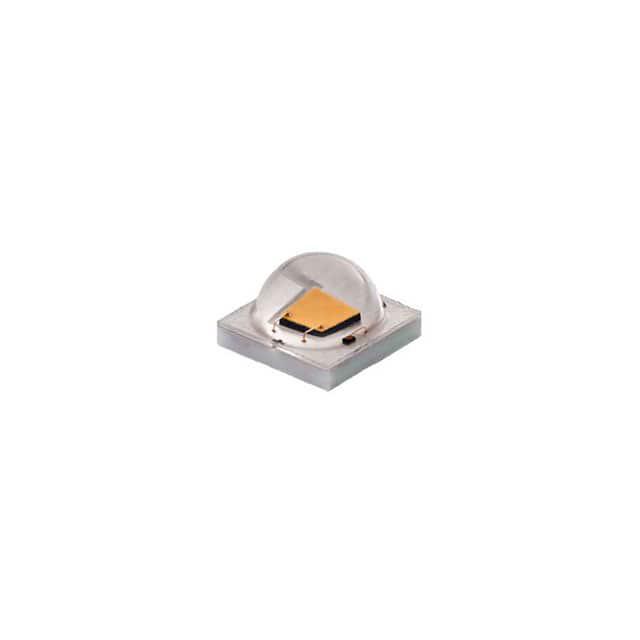

XPEBTT-01-0000-00T80

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 125° 3.25V 1.05A 圆形 冷色 SMD 贴片安装 3.45mm*3.45mm*2.39mm
供应商型号: 3215973
供应商: element14
标准整包数: 1
CREE LED 发光二极管 XPEBTT-01-0000-00T80

XPEBTT-01-0000-00T80概述


    产品简介


    XLamp® XP-E2 Torch LED 是一种高性能的发光二极管(LED),专为便携式照明设备设计。这款LED具备卓越的光效和紧凑的光学尺寸,使其成为替代传统灯具的理想选择。它提供与XLamp XP-G相似的流明输出,但在更小的物理空间内实现。此外,它的最大驱动电流高于XP-E2,并且进行了简化色彩分选,从而在主流便携式照明应用中表现出色。

    技术参数


    - 色温范围: 6000 K - 10500 K
    - 最小发光流明(@1050 mA, 25°C): 280 lm - 458 lm
    - 最大驱动电流: 1.5 A
    - 热阻(结到焊点): 5.8°C/W
    - 视场角(半高宽): 125°
    - 工作温度范围: -40°C 至 100°C
    - 反向电压: 1 V
    - 正向电压(@ 1050 mA, 25°C): 3.25 V - 3.9 V
    - 存储条件: ≤ 30°C/85% 相对湿度

    产品特点和优势


    - 紧凑设计:在比XP-E2更小的空间内提供类似的光效。
    - 高效能:高最大驱动电流使得亮度更高。
    - 简化色彩分选:便于集成和制造。
    - 卓越的光效:在各种温度下都能保持良好的光输出。
    - 热管理:低热阻有助于延长产品寿命并优化光学特性。

    应用案例和使用建议


    XLamp® XP-E2 Torch LED 广泛应用于手持式设备、便携式灯具和其他便携式照明系统。它的小尺寸和高效能使得在需要轻量且节能的应用中表现突出。使用时建议进行有效的散热设计,以确保LED在高电流驱动下的稳定性和使用寿命。

    兼容性和支持


    这款LED符合JEDEC J-STD-020标准,可以采用回流焊接工艺。供应商提供了详细的焊接参数,推荐用户遵循制造商提供的焊接曲线。此外,LED符合RoHS规范,表明其不含有害物质,适合全球范围内的销售。

    常见问题与解决方案


    - Q:LED在长时间高电流驱动下是否会过热?
    - A: 确保设计良好的散热系统,并遵循推荐的焊接参数,可以有效避免过热问题。

    - Q:如何确定LED的最佳工作电流?
    - A: 参考技术手册中的电气特性图表,确保在规定的电流范围内操作,以获得最佳性能和寿命。

    总结和推荐


    XLamp® XP-E2 Torch LED 在便携式照明领域具有明显的优势,不仅能够提供出色的光效,而且在热管理和简化制造方面也有显著改进。它的应用广泛,且易于与其他系统集成。综上所述,这款LED是设计师和制造商在便携式照明项目中的理想选择。我们强烈推荐此产品用于需要高亮度和紧凑设计的应用。

XPEBTT-01-0000-00T80参数

参数
Vf-正向电压 3.25V
透镜形状 圆形
波长 -
测试电流 1.05A
显示颜色 冷色
视角 125°
透镜类型 -
长*宽*高 3.45mm*3.45mm*2.39mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPEBTT-01-0000-00T80厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XPEBTT-01-0000-00T80数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XPEBTT-01-0000-00T80 XPEBTT-01-0000-00T80数据手册

XPEBTT-01-0000-00T80封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.0078
10+ ¥ 5.7018
25+ ¥ 5.6202
50+ ¥ 5.5386
100+ ¥ 4.55
500+ ¥ 4.27
库存: 908
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6
