XQEAWT-H2-0000-00000LE51

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 120° 2.9V 350mA 圆形 冷色 SMD 贴片安装 1.6mm*1.6mm*900μm
供应商型号: UA-XQEAWT-H2-0000-00000LE51
供应商: 海外现货
标准整包数: 250

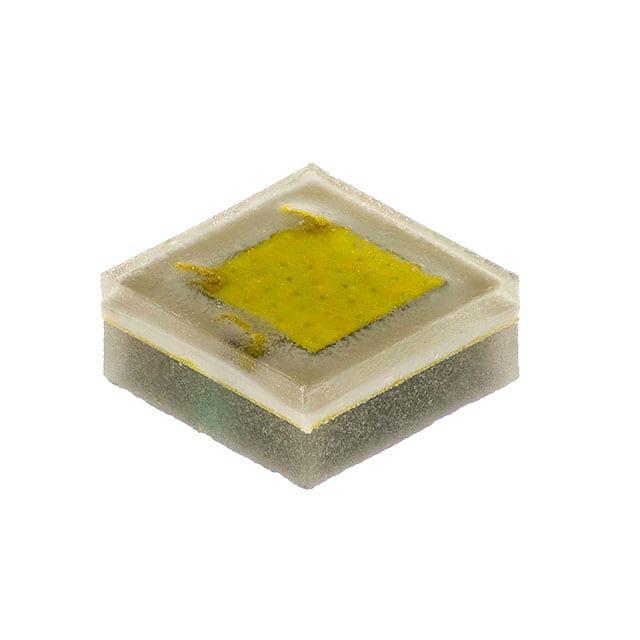

CREE LED 发光二极管 XQEAWT-H2-0000-00000LE51

XQEAWT-H2-0000-00000LE51概述

    Cree® XLamp® XQ-E LED 技术手册

    产品简介


    Cree® XLamp® XQ-E LED 是一款高性能LED产品,提供两种版本:高密度(High Density)和高亮度(High Intensity)。这两种版本在设计上提供了灵活性,适用于多种照明应用场景。XQ-E LED 的尺寸非常小巧,仅为1.6 mm x 1.6 mm,是目前市场上最小的照明级LED之一。这一系列LED不仅具有出色的光输出性能,还能够保持较高的可靠性和稳定性。

    技术参数


    Cree® XLamp® XQ-E LED 的技术规格如下:
    - 驱动电流:最高可达1 A。
    - 热阻:不同颜色的热阻范围从5 °C/W到9 °C/W。
    - 发光角度(半峰全宽 FWHM):高密度版本为110°至130°,高亮度版本为120°至130°。
    - 正向电压:不同温度下电压值在2.2 V 至 3.2 V 之间。
    - 温度系数:不同颜色的电压温度系数范围从-1.0 mV/°C 到 -3.8 mV/°C。
    - 反向电压:最大为5 V。
    - 最大LED结温:可达153°C。
    - 静电放电(ESD)耐受电压:高密度版为800 V,高亮度版为Class 3A。

    产品特点和优势


    Cree® XLamp® XQ-E LED 的主要优势包括:
    - 尺寸小:仅有1.6 mm x 1.6 mm,适用于空间受限的应用场合。
    - 可选版本:提供高密度和高亮度两种版本,以满足不同应用场景的需求。
    - 色域广:可选白色、皇家蓝、蓝色、绿色、PC琥珀色、红橙色、红色及光电红等多种颜色。
    - 可靠性高:支持JEDEC J-STD-020C回流焊标准,无限制地板寿命。
    - 环保合规:符合RoHS和REACH标准。
    - 认证标志:UL® 认证,符合安全标准。

    应用案例和使用建议


    XLamp® XQ-E LED 广泛应用于各种照明领域,如商业照明、住宅照明、户外照明和车灯等。以下是一些具体的使用建议:
    - 商业照明:利用高密度版本的高亮度输出,可以显著减少灯具体积和总成本,同时提供良好的色彩混合效果。
    - 住宅照明:高亮度版本适用于需要更强光输出的应用场景,例如客厅、厨房和浴室。
    - 户外照明:选择高密度版本用于路灯和景观照明,以减少总体重量并提高安装便利性。

    兼容性和支持


    Cree® XLamp® XQ-E LED 支持JEDEC J-STD-020C标准,可以轻松集成到现有回流焊工艺中。Cree公司还提供了详尽的技术文档和支持服务,帮助客户进行产品设计和优化。

    常见问题与解决方案


    - 问题:如何测试LED的热阻?
    解答:通过测量在一定电流下的结温和对应的温度变化来确定热阻。

    - 问题:如何处理ESD敏感的LED?
    解答:确保LED封装在防静电袋内,并采用适当的ESD防护措施。
    - 问题:如何确认LED的颜色一致性和光通量?
    解答:可以通过参考测量报告,查看LED的颜色坐标(CCx, CCy)和光通量的容差范围。

    总结和推荐


    Cree® XLamp® XQ-E LED 是一款非常优秀的照明级LED产品,凭借其小巧的尺寸、灵活的设计选项和高可靠性,在多个照明应用领域具有显著的优势。无论是在商业、住宅还是户外照明领域,这款LED都能发挥出色的表现。因此,强烈推荐在各类照明项目中使用Cree® XLamp® XQ-E LED。

XQEAWT-H2-0000-00000LE51参数

参数
显示颜色 冷色
视角 120°
透镜类型 -
Vf-正向电压 2.9V
透镜形状 圆形
波长 -
测试电流 350mA
长*宽*高 1.6mm*1.6mm*900μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XQEAWT-H2-0000-00000LE51厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XQEAWT-H2-0000-00000LE51数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XQEAWT-H2-0000-00000LE51 XQEAWT-H2-0000-00000LE51数据手册

XQEAWT-H2-0000-00000LE51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.8663 ¥ 7.2592
500+ $ 0.8563 ¥ 7.1754
1250+ $ 0.8375 ¥ 7.0183
3250+ $ 0.8025 ¥ 6.725
库存: 0
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 0
