首页  >  产品百科  >  XD16AWT-H0-0000-00000HGE7

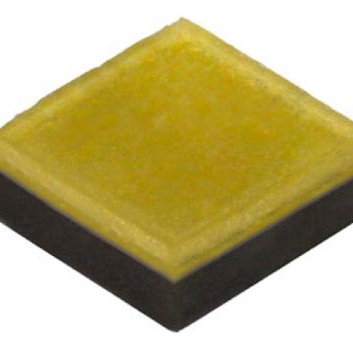

XD16AWT-H0-0000-00000HGE7

产品分类: 发光二极管
厂牌: CREE LED
产品描述: Cree LED 白光LED, XLamp XD16系列, 1616 (0606)封装, 142 lm, 1.6 x 1.6 x 0.7mm
供应商型号: 1449381P
供应商: 海外现货
标准整包数: 5
CREE LED 发光二极管 XD16AWT-H0-0000-00000HGE7

XD16AWT-H0-0000-00000HGE7概述

    Cree® XLamp® XD16 LEDs 技术手册解析

    产品简介


    Cree® XLamp® XD16 是一款革命性的高亮度LED,适用于需要高光通量密度的应用场合。该产品采用创新的Dmax芯片,提供行业领先的光通量输出。NX技术平台封装设计使得这款LED具有卓越的热性能和可靠性,同时减少了系统级光学损耗。此外,XD16的设计非常便于使用,具备1.6mm x 1.6mm的紧凑尺寸,为多LED、高亮度密度和颜色混合应用提供了无与伦比的设计灵活性。

    技术参数


    - 封装尺寸: 1.6mm x 1.6mm
    - 最大驱动电流: 1500mA
    - 热阻: 5°C/W
    - 视场角 (半峰全宽): 135°
    - 温度系数: -1.3mV/°C
    - 直流正向电流: 1500mA
    - 反向电压: 未指定
    - 正向电压:
    - 350mA时,85°C: 2.73V
    - 700mA时,85°C: 2.82V - 3.1V
    - 1000mA时,85°C: 2.89V - 3.1V
    - 1500mA时,85°C: 2.98V - 3.27V
    - LED结温: 15°C

    产品特点和优势


    1. 高光通量密度: XD16能够提供高光通量密度,适合各种高端照明应用。
    2. 温度稳定性: 低温度系数和高驱动电流能力确保了LED在不同温度下的稳定性能。
    3. 高可靠性: NX技术平台封装保证了卓越的热性能和可靠性。
    4. 设计灵活性: 小巧的封装尺寸和多种颜色选择提供了灵活的设计选项。
    5. 易于使用: 通过标准化的封装和驱动电流控制,使设计更加简单。

    应用案例和使用建议


    1. 室外照明: 高光通量密度和宽视场角使其非常适合用于路灯和泛光灯等户外照明项目。
    2. 商业照明: 在商场、办公室等室内环境中提供明亮且均匀的光照。
    3. 颜色混合应用: 通过多种颜色的组合实现更复杂的照明效果,适用于舞台灯光和特殊效果照明。
    使用建议:
    - 确保良好的散热设计,特别是在高驱动电流条件下。
    - 使用合适的驱动电路以确保稳定的电压和电流供应。
    - 注意避免高温环境,以延长LED的使用寿命。

    兼容性和支持


    Cree® XLamp® XD16 LED 与标准SMD焊盘兼容,可以通过标准的回流焊接工艺进行组装。Cree公司提供了详细的使用指南和技术支持,包括文档下载、常见问题解答和在线技术支持服务。此外,Cree还提供样品和测试工具包,以便客户更好地了解产品的特性和应用方法。

    常见问题与解决方案


    1. 问题: 如何确保LED的长期稳定运行?
    - 解决方案: 通过良好的散热设计和稳定的驱动电源确保LED工作在安全的工作范围内。

    2. 问题: 如何选择合适的LED型号?
    - 解决方案: 根据具体的应用需求选择合适色温和光通量的LED型号。

    3. 问题: LED在不同温度下的表现如何?
    - 解决方案: 参考技术手册中的热阻和温度系数数据,确保LED工作在推荐的温度范围内。

    总结和推荐


    Cree® XLamp® XD16 LED 以其高光通量密度、宽视场角和出色的热性能在市场上脱颖而出。它的易用性和设计灵活性使其成为多种高端照明应用的理想选择。对于需要高性能、高可靠性的LED照明解决方案的用户,强烈推荐选用Cree® XLamp® XD16 LED。

XD16AWT-H0-0000-00000HGE7参数

参数
波长 -
测试电流 -
显示颜色 白色
视角 135°
透镜类型 -
Vf-正向电压 2.73V~2.98V
透镜形状 方形
长*宽*高 1.6mm*1.6mm*700μm
通用封装 0606
安装方式 贴片安装

XD16AWT-H0-0000-00000HGE7厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XD16AWT-H0-0000-00000HGE7数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XD16AWT-H0-0000-00000HGE7 XD16AWT-H0-0000-00000HGE7数据手册

XD16AWT-H0-0000-00000HGE7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 16.0838
500+ ¥ 15.7333
库存: 1582
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 4020.95
