XPEBGR-L1-0000-00E01

产品分类: 发光二极管
厂牌: CREE LED
产品描述: Cree LED 绿光LED, XLamp XP-E系列, 3535封装, 波长535 nm, 114 lm
供应商型号: 8100580
供应商: 海外现货
标准整包数: 5

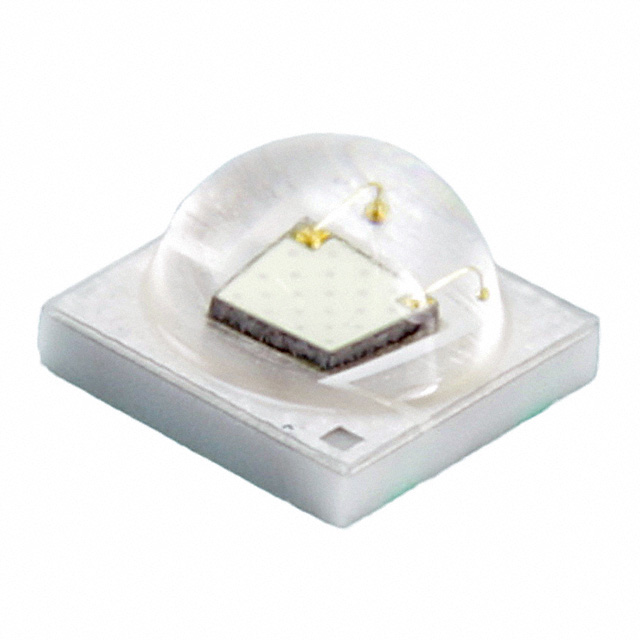

CREE LED 发光二极管 XPEBGR-L1-0000-00E01

XPEBGR-L1-0000-00E01概述

    Cree® XLamp® XP-E2 LEDs 技术手册

    产品简介


    Cree® XLamp® XP-E2 LED 是一款高性能的单芯片点光源LED,它继承了XP-E系列的优点,将光通量提高了20%,同时保持精确的光学控制能力。这种LED与原始XP-E系列具有相同的脚印设计,使得用户能够无缝升级到更高的光通量或更高效的版本,而无需重新设计整个电路。XP-E2 LED 适用于各种照明应用,包括LED灯泡替换、户外照明、便携式设备、室内定向照明、应急车辆以及建筑照明等。

    技术参数


    - 热阻抗:白光为10°C/W,皇家蓝和蓝色为7°C/W,绿色为11°C/W,PC琥珀色为8°C/W,琥珀色为6°C/W,红橙色和红色为4°C/W,照片红和远红外为8°C/W。
    - 视场角(半高全宽):白光为110°,皇家蓝、蓝光和绿色为135°,PC琥珀色为110°,琥珀色、红橙色、红色和照片红为130°,远红外为140°。
    - 电压温度系数:白光为-1.5 mV/°C,皇家蓝为-1.5 mV/°C,蓝色为-1.9 mV/°C,绿色为-1.2 mV/°C,PC琥珀色为-2.5 mV/°C,琥珀色为-2.1 mV/°C,红橙色和红色为-1.8 mV/°C,照片红为-1.6 mV/°C,远红外为-1.0 mV/°C。
    - ESD防护电压:白色、皇家蓝、蓝光、绿光为8000V,PC琥珀色、琥珀色、红橙色、红色、照片红、远红外为Class 2。
    - 直流正向电流:1000 mA。
    - 反向电压:5V。

    产品特点和优势


    - 多色选择:提供多种颜色,包括白光、户外白光、80-CRI白光、85-CRI白光、90-CRI白光、皇家蓝、蓝光、绿光、PC琥珀色、琥珀色、红橙色、红色、照片红与远红外。
    - ANSI兼容性:具备ANSI兼容性颜色分级,确保一致性。
    - 高热稳定性:低热阻设计,低至5°C/W,适合长时间运行。
    - 广泛的工作温度范围:无限制的地面寿命,适用于≤30°C/85%相对湿度条件。
    - 兼容性:符合JEDEC J-STD-020C标准,可回流焊接。
    - 环保:RoHS和REACH合规。

    应用案例和使用建议


    XLamp XP-E2 LED 的应用广泛,例如LED灯泡替换、户外照明系统、便携式灯具等。在LED灯泡替换方面,由于其高光输出和最大效能,可以替代传统灯泡,同时减少能耗。在户外照明系统中,其高亮度和低热阻使其非常适合长期户外使用。对于便携式设备,轻量化的设计和高效率使其成为理想选择。建议在设计时充分考虑散热问题,以确保LED的使用寿命和性能。

    兼容性和支持


    XLamp XP-E2 LED 符合JEDEC J-STD-020C标准,易于与其他电子元器件集成。此外,制造商提供了全面的技术支持,包括在线文档、技术支持热线和客户服务中心,以帮助用户顺利安装和使用。

    常见问题与解决方案


    - 问题:LED在高温环境下表现不佳。
    解决方案:增加外部散热装置,如散热片或冷却风扇,以降低工作温度。
    - 问题:LED的颜色偏移。
    解决方案:检查并调整电源电压和电流,确保符合LED的技术参数要求。
    - 问题:LED寿命短。
    解决方案:避免长时间超负荷工作,定期检查和维护。

    总结和推荐


    总体而言,Cree® XLamp® XP-E2 LED 在高光输出和高效能方面表现出色,其广泛的应用范围和易于集成的特点使其成为多种照明项目的理想选择。然而,在设计和使用过程中需要特别注意散热管理,以确保LED的最佳性能和长寿命。鉴于其高可靠性和广泛的适用性,我们强烈推荐使用这款产品。

XPEBGR-L1-0000-00E01参数

参数
测试电流 1A
显示颜色 绿色
视角 135°
透镜类型 -
Vf-正向电压 3.8V
透镜形状 圆形
波长 535nm(Max)
长*宽*高 3.06mm(长度)*3.06mm(宽度)
通用封装 3535
安装方式 贴片安装
包装方式 卷带包装

XPEBGR-L1-0000-00E01厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XPEBGR-L1-0000-00E01数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XPEBGR-L1-0000-00E01 XPEBGR-L1-0000-00E01数据手册

XPEBGR-L1-0000-00E01封装设计

查看详情并下载
Symbol
Footprint
3D Model
