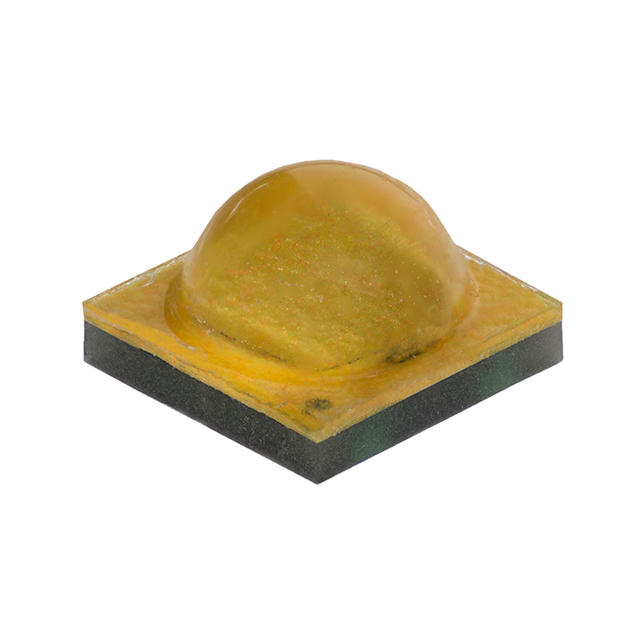

XPGDWT-B1-0000-00KE7

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 125° 3V 圆形 白色 SMD 贴片安装 3.06mm(长度)*3.06mm(宽度)
供应商型号: 2839928
供应商: 海外现货
标准整包数: 1
CREE LED 发光二极管 XPGDWT-B1-0000-00KE7

XPGDWT-B1-0000-00KE7概述


    产品简介


    产品名称: XLamp® XP-G3 LEDs
    类型与功能:
    XLamp® XP-G3 LED 系列包括三种不同的型号:白光、皇家蓝光和光红光。这些LED专为高亮度照明应用设计,如道路照明、便携式照明和园艺照明,尤其适合对光效和光学控制要求较高的场合。紧凑的设计和成熟的3.45毫米XP平台确保了广泛的光学解决方案选择,简化了照明制造商的设计流程并缩短了产品上市时间。
    应用领域:
    - 道路照明
    - 便携式照明
    - 园艺照明
    - 家用及商用照明系统

    技术参数


    | 参数 | 规格 |

    | 热阻 (℃/W) | 白光:1.1℃/W
    皇家蓝:0.9℃/W
    光红:1.2℃/W |
    | 光视角 (FWHM) | 白光:123°–130°
    皇家蓝:123°–130°
    光红:123°–130° |
    | 最大驱动电流 (mA) | 白光:2000mA
    皇家蓝:2000mA
    光红:1500mA |
    | 最大工作温度 (℃) | 150℃ |
    | 无铅焊接峰值温度 (℃) | 235-245℃ |

    产品特点和优势


    - 白光版本:提供无最低CRI要求的白光以及其他不同CRI等级的白光(70, 80, 90),并支持广播色域选项,提供ANSI兼容的色度箱。
    - 卓越的可靠性:标准版本提供行业领先的TM-21寿命和颜色稳定性,S线版本在传感器和开关条件下提供了更好的可靠性。
    - 高效能:标准和S线版本均具有低热阻和宽视场角,有助于提高灯具寿命和光学特性。
    - 兼容性强:经过JEDEC J-STD-020C认证,适用于无铅焊接工艺。

    应用案例和使用建议


    应用场景:
    - 道路照明:用于高速公路、城市道路和街道照明,需要长期高可靠性的产品。
    - 便携式照明:用于户外照明设备,如手电筒和户外露营灯。
    - 园艺照明:用于植物生长灯,以满足特定波长的需求。
    使用建议:
    - 在设计道路照明系统时,推荐使用S线版本的XP-G3 LED,因其具备更好的硫化耐受性和系统级可靠性。
    - 在便携式照明设备中,考虑使用更高驱动电流的版本以提升亮度,同时确保散热设计良好,避免过热损坏。

    兼容性和支持


    - 兼容性:XP-G3 LED符合JEDEC J-STD-020C标准,可应用于各种无铅焊接工艺。
    - 厂商支持:Cree LED 提供详细的焊接工艺指导和支持,包括针对不同焊接温度曲线的详细参数。

    常见问题与解决方案


    常见问题:
    1. 焊锡过程中出现空洞:空洞可能由不适当的焊接参数引起。
    - 解决方案:参考JEDEC J-STD-020C标准,采用正确的预热和冷却速率。
    2. 亮度降低:LED的亮度可能随时间逐渐降低。
    - 解决方案:使用Cree LED提供的LM-80-08和TM-21-11方法进行定期检测,以监测LED的寿命。

    总结和推荐


    总结:
    - 主要优点:XP-G3 LED系列提供了多种色温和CRI等级选择,具有低热阻、高驱动电流和宽视场角等特点。S线版本进一步提升了可靠性,适用于广泛的照明应用。
    推荐:
    - 推荐用户在需要高性能和高可靠性的应用中使用XLamp® XP-G3 LED。无论是道路照明还是园艺照明,XP-G3 LED都能提供出色的光效和光学控制,帮助实现最佳的照明效果。

XPGDWT-B1-0000-00KE7参数

参数
波长 -
测试电流 -
显示颜色 白色
视角 125°
透镜类型 -
Vf-正向电压 3V
透镜形状 圆形
长*宽*高 3.06mm(长度)*3.06mm(宽度)
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

XPGDWT-B1-0000-00KE7厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XPGDWT-B1-0000-00KE7数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XPGDWT-B1-0000-00KE7 XPGDWT-B1-0000-00KE7数据手册

XPGDWT-B1-0000-00KE7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.6465
10+ ¥ 7.5949
25+ ¥ 7.3028
50+ ¥ 7.0107
100+ ¥ 6.4264
500+ ¥ 6.4264
库存: 918
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.64
