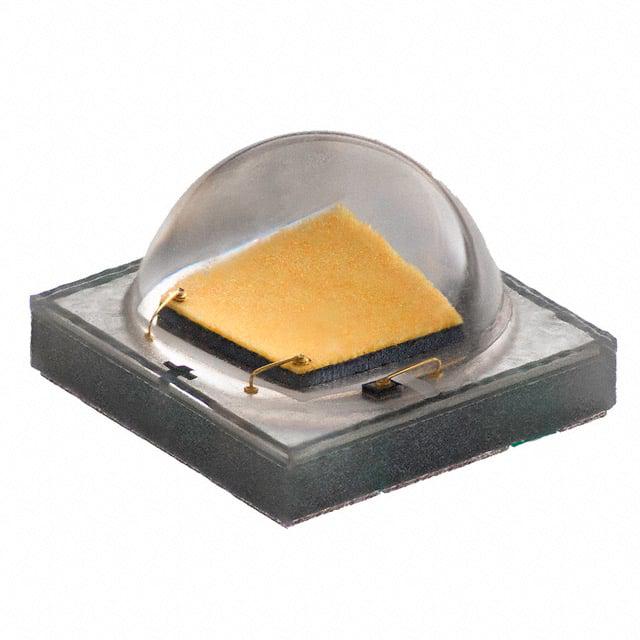

XPGBWT-H1-R250-00EE5

产品分类: 发光二极管
厂牌: CREE LED
产品描述: Cree LED 白光LED, XLamp XP-G2系列, 3535封装, 114 lm
供应商型号: 1684334
供应商: 海外现货
标准整包数: 250

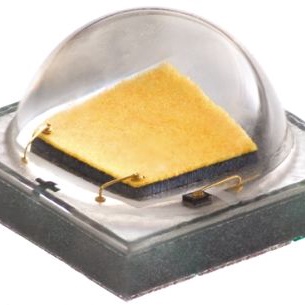

CREE LED 发光二极管 XPGBWT-H1-R250-00EE5

XPGBWT-H1-R250-00EE5概述

    Cree® XLamp® XP-G2 LED 技术手册解析

    产品简介


    Cree® XLamp® XP-G2 LED 是一种高光输出和高效率的单芯片点光源LED,旨在为需要高亮度和卓越能效的应用提供解决方案。这款LED继承了原版XP-G的优良性能,增加了高达20%的光通量输出。它的足迹与原版XP-G相同,为无缝升级提供了可能,简化了设计流程。
    主要功能:
    - 高亮度输出和高效能
    - 支持精确光学控制
    - 单芯片设计
    应用领域:
    - 室内照明
    - 室外照明
    - 移动照明
    - 太阳能照明

    技术参数


    以下是Cree® XLamp® XP-G2 LED的主要技术规格:
    - 热阻: 4°C/W(结点到焊点)
    - 视角(半峰全宽): 115°
    - 电压温度系数: -1.8 mV/°C
    - 静电放电耐受电压: 800 V(HBM标准)
    - 直流正向电流: 最大1500 mA
    - 反向电压: 不适用
    - 正向电压:
    - 350 mA, 85°C时:2.8-3.1 V
    - 700 mA, 85°C时:2.8-3.1 V
    - 1000 mA, 85°C时:2.8-3.1 V
    - 1500 mA, 85°C时:2.8-3.1 V
    - LED结点温度: 15°C

    产品特点和优势


    Cree® XLamp® XP-G2 LED 具有以下独特的功能和优势:
    - 多种色温选择: 提供白色、户外白色以及不同显色指数(80、85和90)的白光选项。
    - ANSI兼容性: 所有色温均符合ANSI色度箱标准。
    - 高温分档: 所有参数在85°C条件下分档。
    - 高驱动电流: 最大驱动电流可达1500 mA。
    - 低热阻: 仅为4°C/W,保证高效的散热性能。
    - 广角视场: 视角可达115°,适用于广泛的光学设计需求。
    - 长寿命: 在≤30°C/85%RH环境下无限寿命。
    - 兼容焊接: 可进行再流焊接,符合JEDEC J-STD-02标准。
    - 环保认证: 符合RoHS和REACH标准。
    - 安全认证: UL® 认证组件(编号E349212)。

    应用案例和使用建议


    Cree® XLamp® XP-G2 LED 在多个应用场合中表现出色,例如:
    - 室内照明: 高光输出适合商场、办公室和家庭照明。
    - 室外照明: 稳定的光输出和宽广的视角使其适合路灯和景观照明。
    - 移动照明: 低热阻和高驱动电流使得其适用于手电筒和其他便携式设备。
    - 太阳能照明: 高效能使得其适用于太阳能系统。
    使用建议:
    - 在设计系统时考虑散热方案,确保LED结点温度不超过15°C。
    - 根据具体应用需求选择合适的色温和驱动电流。
    - 使用再流焊接工艺,确保符合JEDEC J-STD-02标准。

    兼容性和支持


    Cree® XLamp® XP-G2 LED 兼容多种灯具和照明系统,尤其是那些需要高性能LED的应用。Cree公司提供广泛的技术支持和售后服务,确保用户能够顺利安装和使用这些LED。用户可以通过官方网站获取详细的技术文档和支持服务。

    常见问题与解决方案


    - Q:如何确定合适的LED型号?
    - A:根据所需的色温和光通量选择相应的订单代码。

    - Q:如何进行再流焊接?
    - A:遵循JEDEC J-STD-02标准进行再流焊接,确保焊接质量和可靠性。
    - Q:如何处理高温环境下的使用?
    - A:确保系统设计有足够的散热措施,避免LED结点温度超过推荐值。

    总结和推荐


    Cree® XLamp® XP-G2 LED 是一款高性能的LED产品,具备多项优势,如高光输出、高能效和宽广的视角。它不仅满足了各种照明应用的需求,还具有出色的可靠性和环保特性。如果您正在寻找一款高性能、可靠且易用的LED产品,Cree® XLamp® XP-G2 LED绝对是一个值得考虑的选择。

XPGBWT-H1-R250-00EE5参数

参数
透镜形状 方形
波长 -
测试电流 350mA
显示颜色 白色
视角 115°
透镜类型 -
Vf-正向电压 2.72V
长*宽*高 3.45mm*3.45mm*2.39mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPGBWT-H1-R250-00EE5厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XPGBWT-H1-R250-00EE5数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XPGBWT-H1-R250-00EE5 XPGBWT-H1-R250-00EE5数据手册

XPGBWT-H1-R250-00EE5封装设计

查看详情并下载
Symbol
Footprint
3D Model
