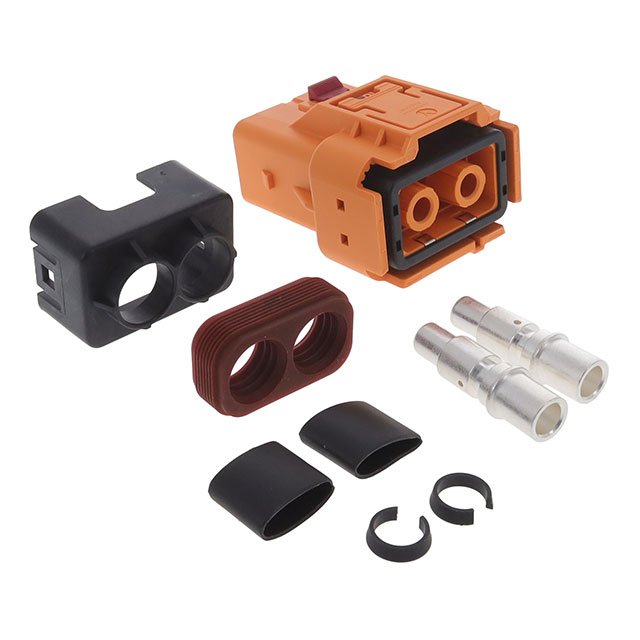

ELPA2Y25

厂牌: AMPHENOL
产品描述: 4 AWG Latch Lock,Plug 16mm 1 2pin 橙色 压接 导线安装,自由悬挂,通孔安装
供应商型号: 10B-3638451-1
供应商: 国内现货
标准整包数: 1
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 ELPA2Y25

ELPA2Y25概述

    电子元器件产品技术手册:高压互锁电源连接器

    1. 产品简介


    本手册介绍的是一个用于电力系统的高压互锁电源连接器(High Voltage Interlock Power Connector),型号为Epower-lite系列。这款连接器适用于各种高压电力传输系统,如工业控制设备、风力发电系统、轨道交通等领域。它的主要特点是提供可靠的高压电力传输及互锁保护功能。

    2. 技术参数


    该连接器的主要技术参数如下:
    - 电缆尺寸:16 mm², 25 mm²
    - 推荐电缆外径范围:
    - 16 mm²:3 mm - 16 mm
    - 25 mm²:3 mm - 16 mm
    - 接触大小:5.7 mm(Radsok接触)/ #20(HVIL接触)
    - 接触测试电流:最大120安培(主接触)/ 5安培(HVIL接触)
    - 操作电压:600V交流电
    - 操作温度范围:-40°C 至 125°C
    - 耐电压:2500V交流电
    - 防水等级:IP67(结合状态)
    - 使用寿命:100次(最小)
    - 盐雾试验:96小时

    3. 产品特点和优势


    - 高可靠性:采用高压互锁设计,确保在恶劣环境下稳定运行。
    - 高防护等级:防水等级达到IP67,可在户外或潮湿环境中可靠使用。
    - 宽温度范围:操作温度范围广,从-40°C到125°C,适应多种环境。
    - 互锁保护:具备HVIL(High Voltage Interlock)功能,防止误操作带来的安全隐患。

    4. 应用案例和使用建议


    该连接器常用于风电场的电力传输系统,以及轨道交通中的供电系统。使用建议包括:
    - 确保正确选择电缆直径以匹配连接器的规格。
    - 在安装时注意连接器的方向标记,以避免错误接线。
    - 定期进行耐压和绝缘测试,确保安全可靠。

    5. 兼容性和支持


    - 兼容性:适用于多种高压电力传输系统,易于与其他标准配件配套使用。
    - 技术支持:制造商提供详细的技术文档和支持服务,帮助用户解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    - 问题一:连接器插拔困难。
    - 解决方案:检查是否有异物阻碍,确认电缆直径是否符合要求。

    - 问题二:连接器接触不良。
    - 解决方案:清洁接触点,确保无氧化物或其他杂质影响接触效果。

    - 问题三:连接器密封失效。
    - 解决方案:检查密封圈是否完好,必要时更换新的密封圈。

    7. 总结和推荐


    这款高压互锁电源连接器凭借其高可靠性、宽温度范围和互锁保护功能,在工业控制设备、风电系统和轨道交通等领域有着广泛的应用前景。鉴于其出色的性能和广泛的应用场景,我们强烈推荐使用此产品。

ELPA2Y25参数

参数
触头镀层 -
类型 Latch Lock,Plug
触头镀层厚度 -
电缆端接 压接
颜色 橙色
针脚数 2pin
排数 1
间距 16mm
线规 4 AWG
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

ELPA2Y25厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ELPA2Y25数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 AMPHENOL ELPA2Y25 ELPA2Y25数据手册

ELPA2Y25封装设计

查看详情并下载
Symbol
Footprint
3D Model
