54601-906002WPLF

产品分类: 模块化连接器 - 插孔
厂牌: AMPHENOL
产品描述: 安费诺 以太网连接器 54601系列, 母座RJ45 连接器, 通孔安装型, 6路2 x 3口
供应商型号: 2208506
供应商: 海外现货
标准整包数: 10

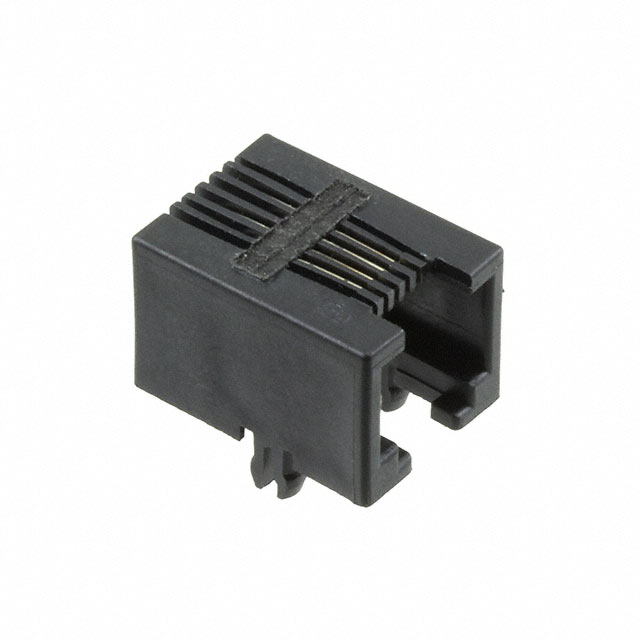

AMPHENOL 模块化连接器 - 插孔 54601-906002WPLF

54601-906002WPLF概述

    TELEJACK PCB Series 电子元器件产品技术手册

    产品简介


    TELEJACK是一款专为PCB连接而设计的插座(jack)产品,主要应用于各种电子设备的信号传输。该产品拥有坚固耐用的外壳,采用了高强度的热塑性材料制成,能够在极端环境下保持良好的性能。TELEJACK广泛应用于通信设备、网络基础设施及各类消费电子产品中,提供稳定可靠的连接解决方案。

    技术参数


    - 绝缘电阻:最小值为500兆欧。
    - 耐电压强度:1000伏交流电(rms),60赫兹。
    - 接触电阻:最大值为20至30毫欧。
    - 电流承载能力:直流电2.0安培。
    - 最大总插拔力:20牛顿。
    - 插头与插座之间的保持力:最小值为22.5牛顿。
    - 耐久性:可经受250次插拔循环。
    - 材料:插座壳体采用UL94 V0级黑色热塑性材料,接触件则采用0.46毫米铜合金圆线。
    - 焊区位置:需避免焊接区域暴露焊接熔渣,且焊接飞溅物高度不得超过0.30毫米。
    - 镀层:插座触点区为镍上镀金,焊接端子区则为锡铅或无铅镀层。

    产品特点和优势


    TELEJACK的主要优势在于其出色的机械性能和高可靠性,可以承受多次插拔而不影响性能。此外,它还具有出色的环境适应性,可以在高温焊接过程中保持结构完整。该产品的耐久性和易用性使其成为众多电子设备的理想选择。

    应用案例和使用建议


    - 应用场景:TELEJACK通常用于连接计算机网卡、路由器以及其他网络设备的接口。例如,在企业级数据中心中,它们被用于服务器之间、交换机之间的连接。
    - 使用建议:在安装时确保所有电线完全位于插槽内,避免焊渣外露。使用保护胶带或金属防护装置覆盖暴露部分以防止焊锡波直接接触。


    兼容性和支持


    TELEJACK适用于标准PCB设计,无需特别定制。厂商提供了详细的技术支持和售后保障,以确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    - 问题:插拔力过大。
    - 解决方案:检查接线是否正确安装并全部置于插槽内;检查是否有外部杂质阻碍插拔。
    - 问题:接触不良。
    - 解决方案:检查插座触点是否有氧化或脏污现象,如有必要,使用专用清洁剂进行清理。

    总结和推荐


    综上所述,TELEJACK凭借其高性能、高可靠性和良好兼容性,是各类电子设备连接的理想选择。尤其适合需要频繁插拔且对稳定性要求较高的应用场景。因此,强烈推荐使用TELEJACK产品。

54601-906002WPLF参数

参数
类型 Jack
防护等级 -
朝向 90度,向下
端口数 1
针脚数 6p4c (RJ11, RJ14)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

54601-906002WPLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

54601-906002WPLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 插孔 AMPHENOL 54601-906002WPLF 54601-906002WPLF数据手册

54601-906002WPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
