10133476-10001LF

产品分类: USB/DVI/HDMI 连接器
厂牌: AMPHENOL
产品描述: 100V(DC),100V(AC) USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 水平安装,贴片安装,通孔安装
供应商型号: N-10133476-10001LF
供应商: 云汉优选
标准整包数: 800

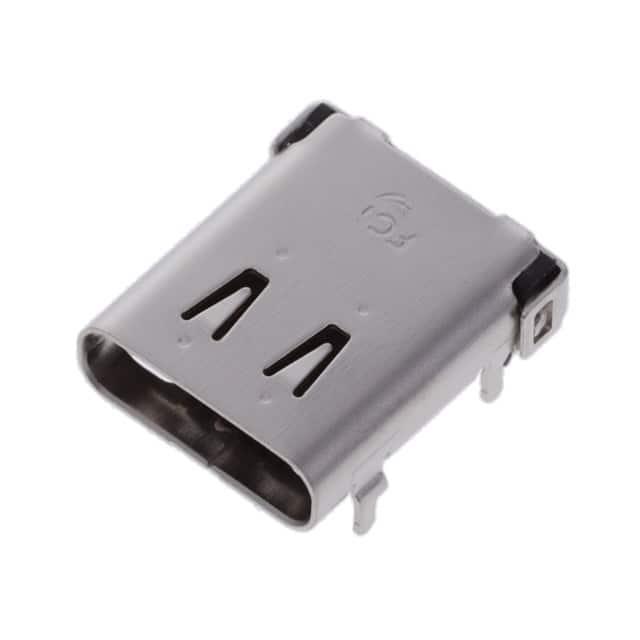

AMPHENOL USB/DVI/HDMI 连接器 10133476-10001LF

10133476-10001LF概述

    # 高速、可靠且紧凑的USB 3.1 Type C Gen 2连接器

    产品简介


    USB 3.1 Type C Gen 2 是当前USB技术的未来趋势,它提供了一种多功能单电缆解决方案,用于数据、电源、音频和视频传输。其紧凑的设计支持未来的设备设计需求,如非常薄的平台。USB 3.1 Type C Gen 2 具备反插式接口,确保快速而简便的连接体验,无论插入方向如何。此接口还支持高达100瓦的可扩展电源输送,最高可达10Gb/s的数据传输速率。

    技术参数


    - 机械性能
    - 插拔力:5至20牛顿
    - 耐用性:10,000次插拔周期
    - 电气性能
    - 接触电阻(初始):最大40毫欧
    - 接触电阻变化:±10毫欧(环境应力后)
    - 绝缘电阻:最小100兆欧
    - 数据传输速率:10Gb/s
    - 电压等级:100VAC/DC
    - 电流等级
    - VBUS 和 GND:5.0A
    - Vconn 和 GND:1.25A
    - 所有其他接触点:0.25A
    - 环境条件
    - 工作温度范围:-55°C 至 85°C
    - 材料
    - 外壳:高温热塑性塑料
    - 壳体:不锈钢
    - 端子:铜合金

    产品特点和优势


    - 支持超级速度通信,传输速率可达10Gb/s。
    - 反插式设计,保证任何方向插入都方便快捷。
    - 强固且紧凑的设计,适合最新一代产品。
    - 较好的电磁干扰(EMI)屏蔽设计,提供对EMI和ESD的保护。
    - 符合RoHS标准且无铅,满足环保健康安全要求。

    应用案例和使用建议


    USB 3.1 Type C Gen 2连接器广泛应用于消费电子产品中,如智能手机、平板电脑、笔记本电脑以及便携式电源银行。同时,它也在工业自动化和工厂设备中得到广泛应用。为了更好地发挥该连接器的优势,建议在设计过程中充分考虑其工作环境的温度范围,以避免因环境因素影响其性能。此外,由于其较高的插拔次数要求,安装时应注意不要过度用力,以延长使用寿命。

    兼容性和支持


    该连接器具有广泛的兼容性,适用于多种设备。Amphenol公司为其提供了详尽的技术支持和维护服务,用户可以通过官方网站获取详细的技术文档和支持。

    常见问题与解决方案


    - Q: 如何判断USB 3.1 Type C Gen 2连接器是否正常工作?
    - A: 使用测试仪检测其电气性能指标是否符合技术规格书的要求。
    - Q: 连接器在高温下是否会失效?
    - A: 该连接器设计允许在-55°C到85°C的工作温度范围内稳定运行。如果超出此范围,需要采取额外的散热措施。
    - Q: 连接器的插拔次数有限制吗?
    - A: 是的,其耐用性为10,000次插拔周期。为延长使用寿命,应避免不必要的反复插拔操作。

    总结和推荐


    USB 3.1 Type C Gen 2连接器以其高传输速率、反插式设计和优良的抗干扰性能,在众多应用中表现出色。其广泛的适用性和出色的环境适应性使其成为市场上极具竞争力的产品。因此,强烈推荐将其应用于需要高速数据传输及良好稳定性的各类设备中。

10133476-10001LF参数

参数
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
额定电压 100V(DC),100V(AC)
端口数 1
触头数量 24
类型 USB-C (USB TYPE-C)
公母头 插头
安装方式 水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

10133476-10001LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

10133476-10001LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 AMPHENOL 10133476-10001LF 10133476-10001LF数据手册

10133476-10001LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
