首页  >  产品百科  >  90512-001LF

90512-001LF

产品分类: 模块化连接器 - 插孔
厂牌: AMPHENOL
产品描述: 安费诺 RJ45接口 MOD JACK系列, 母座RJ45 连接器, 通孔安装型, 6P6C路, Cat3
供应商型号: JY-90512-001LF
供应商: 云汉优选
标准整包数: 1

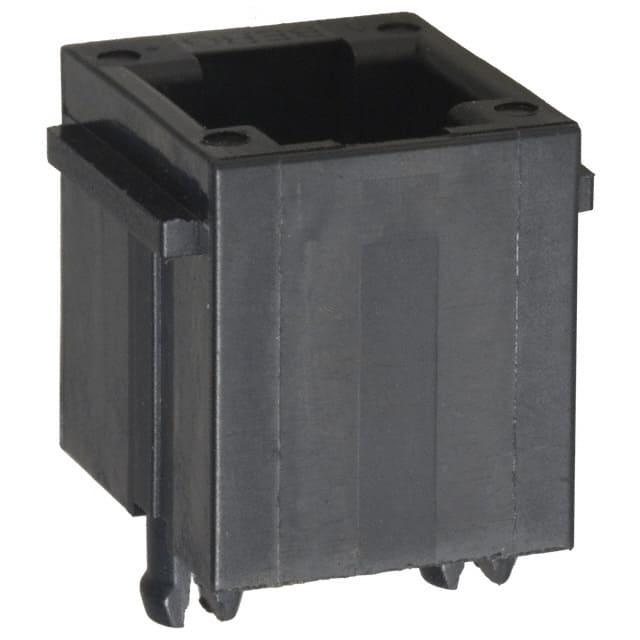

AMPHENOL 模块化连接器 - 插孔 90512-001LF

90512-001LF概述

    FCI Modular Jack Connectors 技术手册

    产品简介


    FCI的模块化插孔连接器是适用于电信、数据、网络和家庭娱乐市场的单端口和多端口解决方案。它们广泛用于各种应用,特别是在网络接口卡(NIC)的局域网(LAN)应用中。模块化插孔连接器Cat 3支持传输高达16Mbps的信号,主要用于电话、调制解调器和POS终端机器;而Cat 5支持传输高达100Mbps的信号,主要用于交换机、路由器和集线器等设备。

    技术参数


    - 材料
    - 外壳:玻璃填充、自熄型热塑塑料
    - 阻燃等级:UL94V-0
    - 引脚:铜合金
    - 镀层:Au或GXT,镀层厚度为1.27微米(50微英寸)镍
    - 电气性能
    - 电流承载能力:3A持续
    - 绝缘电阻:最小500兆欧姆
    - 耐电压:最小1500伏特
    - 环境性能
    - 工作温度范围:-65°C 至 125°C
    - 机械性能
    - 引脚与外壳保持力:最小10牛顿
    - 耐用性:250至2500个循环
    - 规格
    - 产品规格:参见图纸
    - 包装规格:参见图纸
    - 包装
    - 托盘
    - 带卷

    产品特点和优势


    - 设计灵活:提供直角和垂直安装选项
    - 安装方式:通过安装或表面贴装(SMT)
    - 性能类别:Cat3、Cat5,支持4、6、8位,全载或选择性装载
    - 多端口配置:从单端口到堆叠多端口
    - 屏蔽和非屏蔽版本
    - 翻转闩锁选项
    - 标准或低轮廓版本
    - 插入方式:咔嚓式或钻石榫式

    应用案例和使用建议


    这些连接器广泛应用于多个市场,包括网络服务器、集线器、路由器、以太网交换机、计算机和外设(如笔记本电脑和调制解调器)、电信系统(如PBX系统、传真机、电话线路安全系统)以及办公和家用设备(如ATM、POS终端、自动售货机和安防系统)。对于不同应用场合,可以根据具体需求选择合适的型号和安装方式。
    例如,在高密度应用环境中,可以选择堆叠多端口型号来增加端口数量。在对EMI有较高要求的应用场合,可以考虑选择屏蔽型号。此外,在恶劣环境条件下,建议选择阻燃材料制成的型号以提高可靠性。

    兼容性和支持


    FCI的模块化插孔连接器设计符合美国联邦法规第47部分68的要求,这确保了所有产品都满足公共交换设施的连接标准。产品与多种标准设备和系统的兼容性良好,但具体兼容性信息需要参考特定型号的数据表。
    如果在使用过程中遇到问题,可以联系FCI的技术支持团队获取帮助。更多信息请联系通讯部:Communications@fci.com 或访问官网:www.fci.com。

    常见问题与解决方案


    - Q:连接器的工作温度范围是多少?
    - A: 工作温度范围为-65°C至125°C,适用于大多数工业和商用环境。
    - Q:连接器的电流承载能力是多少?
    - A: 连接器的最大连续电流承载能力为3A。
    - Q:如何安装连接器?
    - A: 连接器支持通过安装和表面贴装两种方式,具体安装方法请参照对应型号的产品手册。

    总结和推荐


    FCI的模块化插孔连接器以其灵活的设计、丰富的功能和优良的电气及机械性能,成为电信、数据网络和消费电子领域的理想选择。其在多个市场中的广泛应用证明了其可靠性和市场竞争力。我们强烈推荐使用这类连接器以满足高性能通信和网络应用的需求。

90512-001LF参数

参数
朝向 垂直
端口数 1
针脚数 6p6c (RJ11, RJ12, RJ14, RJ25)
类型 Jack
防护等级 -
长*宽*高 15.75mm*15.75mm*16.38mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

90512-001LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

90512-001LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 插孔 AMPHENOL 90512-001LF 90512-001LF数据手册

90512-001LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
