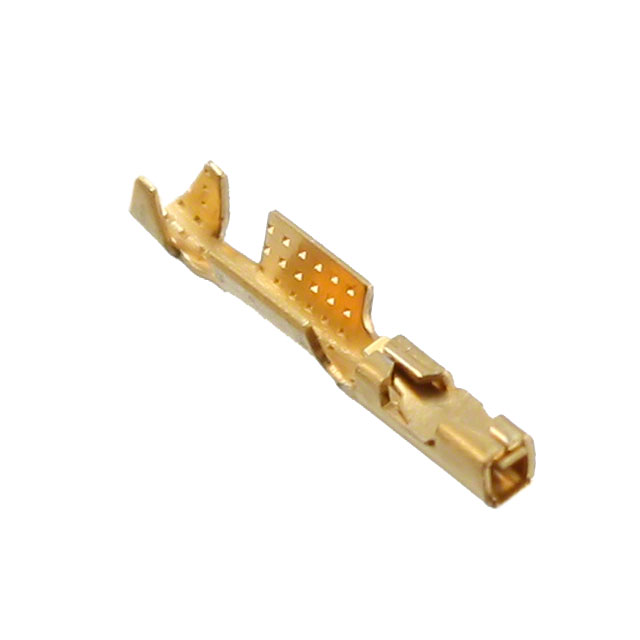

75231-013LF

产品分类: 矩形连接器 - 触头
厂牌: AMPHENOL
产品描述: Amphenol FCI D-Sub连接器
供应商型号: N-75231-013LF
供应商: 云汉优选
标准整包数: 10000
AMPHENOL 矩形连接器 - 触头 75231-013LF

75231-013LF概述

    Amphenol PV® Wire-to-Board and Wire-to-Wire Connector System

    产品简介


    Amphenol PV® 系列是一款专为苛刻应用设计的高可靠性电子连接器系统。适用于多种市场领域,包括汽车、工业、消费电子、数据通信、医疗及仪器仪表行业。这款连接器系统采用模块化设计,能够满足从板到板、线到板、线到线的各种高性能需求。

    技术参数


    Amphenol PV® 系列的技术参数如下:
    - 材料
    - 接触材料:铜合金(黄铜主体和铍青铜弹簧)、磷青铜(PCB接头)
    - 接触镀层:金或无铅纯锡覆盖镍
    - 机构材质:Mini-Latch外壳采用改性聚苯醚(UL94V-0),屏蔽PCB接头采用玻璃填充尼龙(UL94V-0)
    - 符合RoHS标准,不含铅
    - 批准与认证
    - UR E66906
    - CSA LR46923
    - 规格
    - 产品规格:BUS-12-067(PV® 和 Mini-Latch接线连接器);BUS-12-075(屏蔽PCB接头)
    - 应用图纸:TA-75, TA-146, TA-531
    - 电气性能
    - 电流额定值:单路:3.0A(32AWG线);较大线径允许更多电流
    - 耐电压:1000V RMS
    - 绝缘电阻:线缆接头>10000MΩ;PCB接头>5000MΩ
    - 接触电阻:<2mΩ
    - 插拔力:高强度弹簧插拔力450g/75g;超强度弹簧插拔力1100g/175g
    - PV® 接触保持力:每个接触点4磅
    - 寿命:可达1000次插拔循环
    - 温度范围:-40°C 至 +105°C

    产品特点和优势


    Amphenol PV® 系列的优势在于:
    - 独特的双金属PV® 接收端子,确保高达1000次的插拔寿命。
    - 铍铜弹簧提供高接触力,保证可靠的电连接。
    - Mini-Latch外壳的键控设计可以防止错误插拔。
    - 多档位的弹簧压力选择允许用户根据具体应用要求自定义插入和拔出力。
    - 符合RoHS标准,满足环保、健康和安全要求。
    - 模块化设计,能够灵活适应各种板到板、线到线的应用场景。

    应用案例和使用建议


    Amphenol PV® 系列被广泛应用于需要高密度、高性能电气和机械特性的场合。例如,在工业自动化、汽车电子、消费电子产品中,这些连接器系统的耐用性和可靠性对于保证系统的稳定运行至关重要。
    使用建议:
    - 在选择连接器时,应根据实际应用场景选择合适的接触材料和镀层。
    - 对于高频振动或高负载的应用,建议使用高强度或超强度弹簧来确保长期稳定性。
    - 定期检查插拔寿命,及时更换以避免性能下降。

    兼容性和支持


    Amphenol PV® 系列与多种不同类型的电子元件和设备兼容,便于集成到现有系统中。此外,制造商提供了详尽的工具和技术支持,帮助用户正确安装和维护这些连接器。

    常见问题与解决方案


    - Q: 如何判断插拔力是否合适?
    - A: 可参考电气性能表中的数值,或使用制造商提供的测试工具进行验证。

    - Q: 如何正确安装这些连接器?
    - A: 参考手册中的安装指南,并使用正确的工具(如手工具或压接工具)进行安装。

    - Q: 这些连接器是否适合极端温度环境?
    - A: 是的,它们的工作温度范围为-40°C至+105°C,适合大多数工业和环境条件。

    总结和推荐


    总体而言,Amphenol PV® 系列连接器在耐久性、可靠性和多功能性方面表现出色,非常适合于需要高可靠性的苛刻应用环境。通过提供详细的技术参数和丰富的应用案例,这款连接器系统无疑在同类产品中具有显著的竞争优势。因此,强烈推荐在需要高密度、高性能连接的场合使用Amphenol PV® 系列连接器。

75231-013LF参数

参数
触头镀层厚度 1μm
类型 Connector Headers and PCB Receptacles
线规 22-26 AWG
触头镀层
触头端接 压接
长*宽*高 11.68mm*1.7mm*1.93mm
安装方式 压入式
零件状态 在售
包装方式 卷带包装

75231-013LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

75231-013LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 触头 AMPHENOL 75231-013LF 75231-013LF数据手册

75231-013LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.2226 ¥ 1.8921
库存: 20000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 18921
