ZTP-101T

产品分类: 温度传感器
厂牌: AMPHENOL
产品描述: 0°C~100°C (IR) TO-5 通孔安装 3.6mm(高度)
供应商型号: 235-1331-ND
供应商: Digi-Key
标准整包数: 1

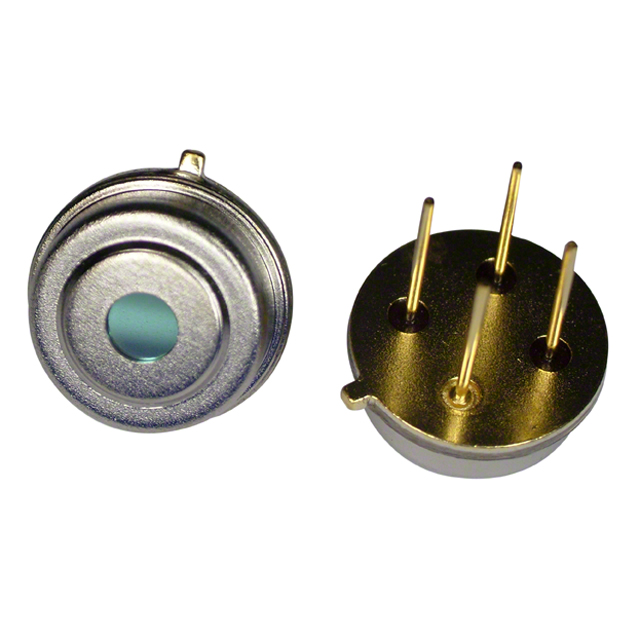

AMPHENOL 温度传感器 ZTP-101T

ZTP-101T概述

    # ZTP-101T 热电堆红外传感器技术手册

    1. 产品简介


    ZTP-101T 是一款用于非接触表面温度测量的热电堆红外传感器。它由多个热电偶元件组成,配以平面红外滤光片、用于温度补偿的热敏电阻以及密封的小型封装组成。此外,ZTP-101T 提供多种滤光片选择,可根据具体应用需求优化性能。这款传感器广泛应用于医疗监测、耳温枪、供暖通风空调(HVAC)、家用电器等领域。

    2. 技术参数


    | 参数 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 | 条件 |
    |
    | 芯片尺寸 | 3.0 | 3.0 | 3.0 | mm²
    | 膜片尺寸 | 1.5 | 1.5 | 1.5 | mm²
    | 活动区域 | 0.51 | 0.51 | 0.51 | mm²
    | 内部电阻 | 140 | 200 | 260 | kΩ | 25°C |
    | 电阻温度系数 | 0.10 %/°C
    | 响应度 | 77 | 110 | 143 | V/W | 500K, 1 Hz |
    | 响应度温度系数 | -0.11 %/°C
    | 噪声电压 | 62 nV rms | 25°C |
    | NEP | 0.60 nW/Hz½ | 500K, 1 Hz |
    | 检测率 | 9.00E+07 cmHz½/W | 500K, 1 Hz |
    | 时间常数 | 22 ms
    热敏电阻参数
    | 参数 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 | 条件 |
    |
    | 电阻 | 29.1 | 30 | 30.9 | kΩ | Tol. :3%, @25°C |
    | Beta 值 | 3773 | 3811 | 3849 | K | Tol. :1%, 定义于 0°C/50°C |
    工作环境
    - 工作温度范围:-20°C 至 100°C
    - 存储温度范围:-40°C 至 120°C

    3. 产品特点和优势


    ZTP-101T 热电堆红外传感器具有以下显著特点和优势:
    - 非接触式测量:适用于各种高温或危险环境下的温度测量。
    - 宽测量面积:适合较大目标物体的温度检测。
    - 小尺寸设计:便于集成到便携式设备中。
    - 内置温度补偿:通过热敏电阻实现环境温度补偿,提高测量精度。
    - 高灵敏度和快速响应:适合动态场景下实时温度监控。
    - 低成本:性价比高,适于大规模生产。

    4. 应用案例和使用建议


    应用案例
    1. 耳温枪和体表温度计:ZTP-101T 可用于快速测量人体温度,提供非接触式体温检测方案。
    2. 暖通空调(HVAC)系统:监控室内温度分布,优化能源消耗。
    3. 家电产品:例如冰箱、微波炉等,用于内部温度监测和控制。
    使用建议
    - 滤光片选择:根据目标应用波长范围选择合适的滤光片,确保最佳性能。
    - 安装环境:避免强烈震动或极端温度环境,以延长传感器寿命。
    - 校准与维护:定期校准以保持测量准确性。

    5. 兼容性和支持


    ZTP-101T 热电堆传感器可与其他标准接口设备无缝集成。Amphenol 提供详细的技术文档和全面的客户支持服务,确保用户在开发和使用过程中得到充分指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度测量不准确 | 检查热敏电阻是否正常工作,必要时重新校准。 |
    | 响应速度过慢 | 确保传感器周围无遮挡物,改善散热条件。 |
    | 信号输出不稳定 | 检查电路连接是否正确,检查电源稳定性。 |

    7. 总结和推荐


    ZTP-101T 热电堆红外传感器以其紧凑的设计、高灵敏度和快速响应等特点,在非接触式温度测量领域表现出色。其广泛的应用场景和良好的性价比使其成为医疗、家电和工业自动化领域的理想选择。强烈推荐给需要高性能温度测量解决方案的用户。

ZTP-101T参数

参数
温度阈值 -
精度 -
温度范围 0°C~100°C (IR)
长*宽*高 3.6mm(高度)
通用封装 TO-5
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZTP-101T厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ZTP-101T数据手册

厂牌 PDF简要描述 下载
AMPHENOL 温度传感器 AMPHENOL ZTP-101T ZTP-101T数据手册
