ZTP-135H

产品分类: 温度传感器
厂牌: AMPHENOL
产品描述: 0°C~100°C TO-5 通孔安装 4.1mm(高度)
供应商型号: 527-ZTP-135H
供应商: Mouser
标准整包数: 1

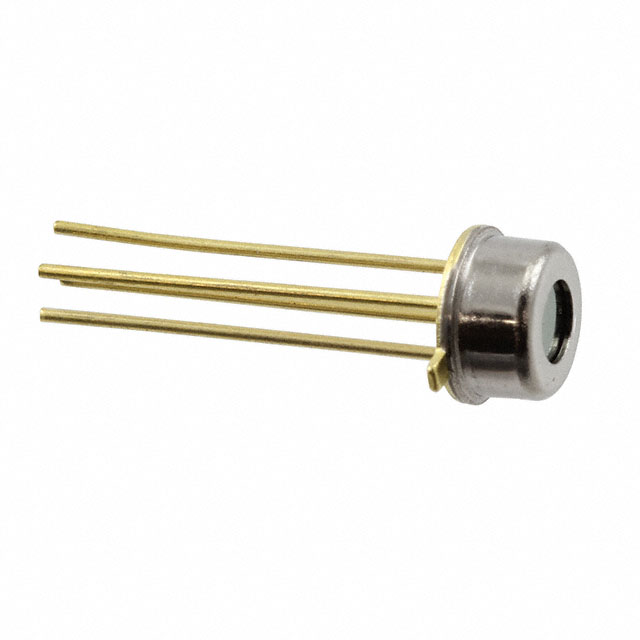

AMPHENOL 温度传感器 ZTP-135H

ZTP-135H概述

    ZTP-135H 红外测温热电堆传感器技术手册

    1. 产品简介


    ZTP-135H 是一款非接触式表面温度测量的红外热电堆传感器。它由多个热电偶、平面红外滤光片、用于温度补偿的热敏电阻及密封的小型封装组成。为了在特定应用中最大化性能,还提供了多种滤光片选择。ZTP-135H 主要应用于患者监控、耳温枪、体温计、占用检测、暖通空调系统及家用电器等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 芯片尺寸 | 1.8 | 1.8 | 1.8 | mm²
    | 膜片尺寸 | 1.4 | 1.4 | 1.4 | mm²
    | 活动区域 | 0.7 | 0.7 | 0.7 | mm²
    | 内部电阻 | 42 | 60 | 78 | kW | 25°C |
    | 电阻温度系数 | 0.12 %/°C
    | 响应度 | 42 | 58 | 78 | V/W | 500K, 1 Hz |
    | 响应度温度系数 | -0.10 %/°C
    | 噪声电压 | 32 nV RMS | R.M.S., 25°C |
    | 本底噪声等效功率(NEP) | 0.55 nW/Hz1/2 | 500K, 1 Hz |
    | 探测率 | 1.27 E+08 cmHz1/2/W | 500K, 1 Hz |
    | 时间常数 | 25 ms

    3. 产品特点和优势


    - 非接触测量:可实现远距离、无接触测量,适用于多种应用场景。
    - 宽测量面积:能够对较大面积进行测量,提高测量精度和灵活性。
    - 小型化设计:传感器封装小巧,便于集成到各种设备中。
    - 内置温度补偿:通过集成热敏电阻进行温度补偿,确保测量准确性。
    - 高灵敏度:响应速度快,适应多种应用需求。
    - 成本效益:较低的成本使其具有很高的性价比。

    4. 应用案例和使用建议


    应用案例
    - 患者监控:在医疗环境中监测患者体温,减少交叉感染风险。
    - 耳温枪:用于婴儿和儿童的快速体温检测。
    - 占用检测:在智能建筑和自动化系统中检测室内人员分布情况。
    使用建议
    - 校准与验证:定期对传感器进行校准,确保测量结果的准确性和可靠性。
    - 环境适应:在不同环境温度下使用时,注意根据温度变化调整传感器设置。
    - 防护措施:对于可能暴露于灰尘或污染物的应用场合,考虑增加防护罩以保护传感器。

    5. 兼容性和支持


    ZTP-135H 传感器兼容多种电子元件和设备,易于集成到现有系统中。制造商 Amphenol Advanced Sensors 提供全面的技术支持和服务,包括安装指导、故障排除和售后维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器测量值不准确 | 定期校准传感器,检查环境条件。 |
    | 噪声干扰影响测量结果 | 增加滤波电路,优化信号处理算法。 |
    | 温度补偿效果不佳 | 重新校准热敏电阻,检查安装位置。 |
    | 响应时间过长 | 减少负载,检查内部电路连接。 |

    7. 总结和推荐


    ZTP-135H 热电堆红外传感器以其高灵敏度、宽测量范围和低成本的优势,在非接触式温度测量领域表现出色。其独特的小型化设计和丰富的应用场景使其成为众多行业应用的理想选择。总体而言,ZTP-135H 传感器是一款值得推荐的产品,适用于需要精确、可靠温度测量的应用场景。

ZTP-135H参数

参数
温度阈值 -
精度 -
温度范围 0°C~100°C
长*宽*高 4.1mm(高度)
通用封装 TO-5
安装方式 通孔安装
零件状态 在售
包装方式 托盘

ZTP-135H厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ZTP-135H数据手册

厂牌 PDF简要描述 下载
AMPHENOL 温度传感器 AMPHENOL ZTP-135H ZTP-135H数据手册

ZTP-135H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8415 ¥ 40.9107
10+ $ 4.279 ¥ 36.1576
500+ $ 4.011 ¥ 33.893
1000+ $ 4.0005 ¥ 33.8042
库存: 897
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.91
直接购买
加入购物车
