ZTP-115

产品分类: 温度传感器
厂牌: AMPHENOL
产品描述: Amphenol Advanced Sensors 温度传感器
供应商型号: 2104382
供应商: 海外现货
标准整包数: 2

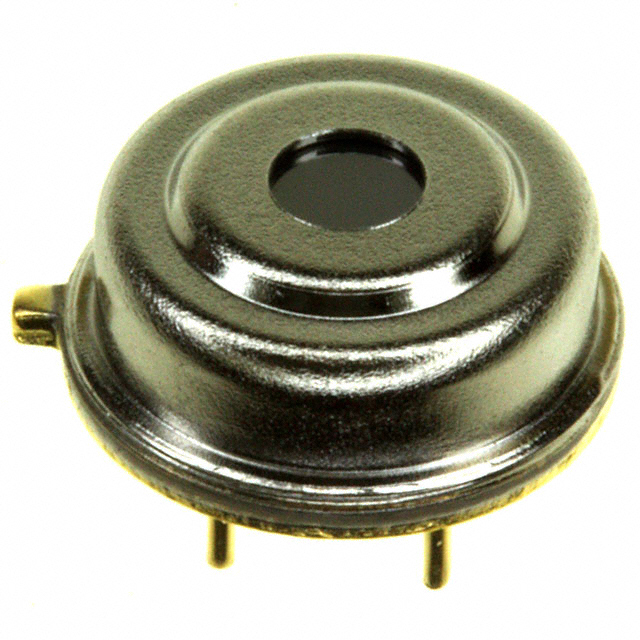

AMPHENOL 温度传感器 ZTP-115

ZTP-115概述

    # ZTP-115 Thermopile IR Sensor 技术手册

    产品简介


    ZTP-115是一款热电堆红外传感器,主要用于非接触表面温度测量。该型号由热电偶元件、平板红外滤光片、用于温度补偿的热敏电阻以及一个密封的小型封装组成。为了满足特定应用需求,还提供了多种滤光片选项,以最大化性能。
    主要应用领域
    - 患者监测
    - 耳部及鼓膜温度计
    - 占用检测
    - HVAC系统
    - 家电设备

    技术参数


    以下是ZTP-115的技术规格和性能参数,展示了其在不同温度条件下的关键指标:
    | 参数名称 | 型号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 温度范围 | 操作 -20°C 100°C | °C |
    | 存储温度 -40°C 120°C | °C |
    | 热电堆芯片尺寸 1.8×1.8 mm²
    | 热电偶元件尺寸 1.0×1.0 mm²
    | 活动面积 0.5×0.5 mm²
    | 内阻 25°C | 35 | 50 | 65 | kW |
    | 电阻温度系数 0.15 %/°C
    | 灵敏度 500K, 1Hz | 42 | 60 | 78 | V/W |
    | 噪声电压 25°C 30 nV |
    | 噪声等效功率 500K, 1Hz 0.50 nW/Hz1/2 |
    | 探测率 500K, 1Hz 1.00E8 cmHz1/2/W |
    | 时间常数 | 20 ms |

    产品特点和优势


    ZTP-115具有以下独特功能和优势,使其在市场上具备显著的竞争优势:
    - 非接触式测量
    - 较宽的测量面积
    - 小巧的传感器封装
    - 内置环境温度(热敏电阻)传感器,用于温度补偿
    - 高灵敏度
    - 快速响应时间
    - 低成本
    - RoHS符合标准

    应用案例和使用建议


    ZTP-115适用于多种应用场景,例如患者监测、耳部及鼓膜温度计等。在患者监测方面,该传感器可以实时监控患者的体温变化;在耳部及鼓膜温度计应用中,它能提供准确的温度读数。
    使用建议
    - 在安装传感器时,确保其位置正确且稳固,以避免不必要的干扰。
    - 注意保持传感器的清洁,以保证测量的准确性。
    - 当使用在不同温度环境中时,需根据温度变化调整参数,确保传感器的准确性和稳定性。

    兼容性和支持


    ZTP-115可以与其他电子元器件或设备进行良好的兼容性配合,但具体兼容性需要根据实际应用场景来确定。厂商提供了一系列技术支持和服务,包括技术文档、培训材料和售后服务。

    常见问题与解决方案


    在使用过程中,可能会遇到一些常见问题,以下是相应的解决办法:
    - 问题:传感器无法正常工作
    - 解决方法:检查电源连接是否正确,确保传感器正确安装并处于正常工作温度范围内。

    - 问题:测量结果不准确
    - 解决方法:检查传感器是否清洁,确认传感器没有受到机械损伤或电磁干扰。

    总结和推荐


    总体而言,ZTP-115是一款高性能、高性价比的热电堆红外传感器,适用于多种应用场景。其小巧的封装和高效的温度补偿功能使其成为非接触温度测量的理想选择。如果您需要一款可靠性高且易于集成的温度传感器,我们强烈推荐使用ZTP-115。

ZTP-115参数

参数
精度 -
温度范围 0°C~100°C (IR)
温度阈值 -
长*宽*高 3.6mm(高度)
通用封装 TO-5
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZTP-115厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ZTP-115数据手册

厂牌 PDF简要描述 下载
AMPHENOL 温度传感器 AMPHENOL ZTP-115 ZTP-115数据手册

ZTP-115封装设计

查看详情并下载
Symbol
Footprint
3D Model
