ZTP-148SR

产品分类: 温度传感器
厂牌: AMPHENOL
产品描述: Amphenol Advanced Sensors 温度传感器
供应商型号: 18E1-ZTP-148SR
供应商: 国内现货
标准整包数: 200

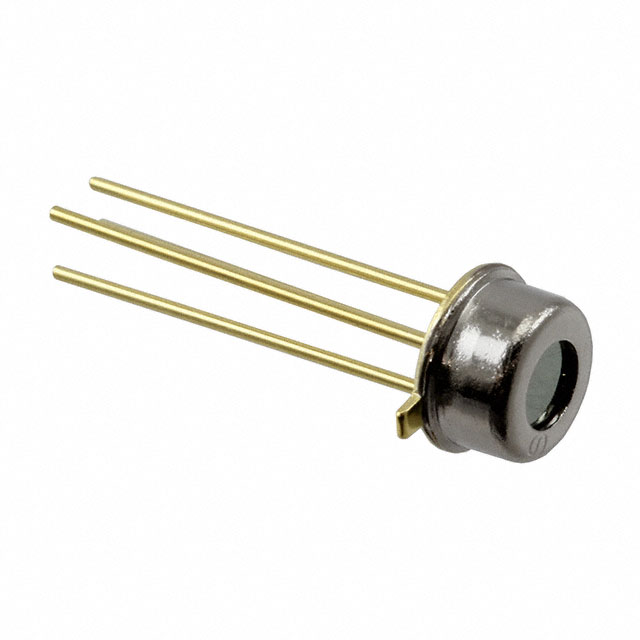

AMPHENOL 温度传感器 ZTP-148SR

ZTP-148SR概述

    ZTP-148SR 热电堆红外传感器技术手册

    产品简介


    热电堆红外传感器(ZTP-148SR)是一种非接触式红外温度测量的传感器。它适用于耳温计、额温计及人体表面温度测量等多种应用场合。ZTP-148SR 集成有热电堆芯片、平面红外滤波器和用于温度补偿的负温度系数热敏电阻(NTC),所有组件封装在一个密封的 TO-46 (18) 感测器包装内。此外,还提供多种滤波器以优化特定应用中的性能。

    技术参数


    - 热电堆芯片
    - 芯片尺寸:1.8 × 1.8 mm²
    - 主动面积:1.0 × 1.0 mm²
    - 内部电阻:60 – 111 kΩ(@ 25°C)
    - 电阻温度系数:0.12%/°C
    - 响应度:43 – 79 V/W(@ 500K, 1Hz)
    - 噪声电压:37 nV rms(@ 25°C)
    - 信噪比:0.61 nW/√Hz
    - 探测率:1.14 cm√Hz/W
    - 时间常数:32 ms
    - NTC热敏电阻
    - 电阻范围:97 – 103 kΩ(±3%,@ 25°C)
    - β值:3920 – 4000 K(±1%,定义于25°C/50°C)
    - 绝对最大额定值
    - 工作温度:-20°C 至 100°C
    - 存储温度:-40°C 至 120°C

    产品特点和优势


    - 紧凑设计:体积小,易于集成到各种设备中。
    - 高灵敏度:能够检测微弱的红外信号,提供精确的温度读数。
    - 快速响应时间:32毫秒的时间常数,使测量更迅速。
    - 成本效益:低价格使其成为经济实惠的选择。
    - 温度补偿功能:内置NTC热敏电阻,可以自动补偿环境温度变化带来的影响。

    应用案例和使用建议


    ZTP-148SR 热电堆红外传感器广泛应用于耳温计、额温计和人体表面温度测量等领域。例如,在制造额温计时,可以通过调整NTC热敏电阻来优化温度补偿效果,提高测量精度。另外,在某些工业应用中,也可以考虑选择合适的滤波器来提高测量准确性。

    兼容性和支持


    ZTP-148SR 热电堆红外传感器具有良好的兼容性,可以与多种红外设备和控制器搭配使用。Amphenol Advanced Sensors 为用户提供全面的技术支持,包括安装指南、维护手册和故障排除指南等资源。

    常见问题与解决方案


    - 问题:测量精度不稳定。
    - 解决方案:检查环境温度是否超出传感器的工作温度范围。如果温度过高或过低,可以使用适当的温度补偿措施。

    - 问题:响应速度慢。
    - 解决方案:确认电源电压是否足够稳定。不稳定的电源电压会影响传感器的响应速度。如有必要,可增加外部滤波电路。

    总结和推荐


    综上所述,ZTP-148SR 热电堆红外传感器凭借其紧凑设计、高灵敏度和低成本等优点,在多个应用领域展现出显著的优势。特别是在医疗和工业测量方面,它提供了可靠且经济的温度测量解决方案。因此,强烈推荐该产品作为各类温度测量应用的理想选择。

ZTP-148SR参数

参数
精度 -
温度范围 -
温度阈值 -
长*宽*高 2.9mm(高度)
通用封装 TO-46-4
安装方式 通孔安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 管装

ZTP-148SR厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ZTP-148SR数据手册

厂牌 PDF简要描述 下载
AMPHENOL 温度传感器 AMPHENOL ZTP-148SR ZTP-148SR数据手册

ZTP-148SR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 4.332
库存: 200
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 866.4
