T9602-5-A-1

产品分类: 湿度/温湿传感器
厂牌: AMPHENOL
产品描述: 29s PDM 14b 4.75V 5.25V 0%RH~95%RH ±2% RH
供应商型号: 2506112
供应商: 海外现货
标准整包数: 1

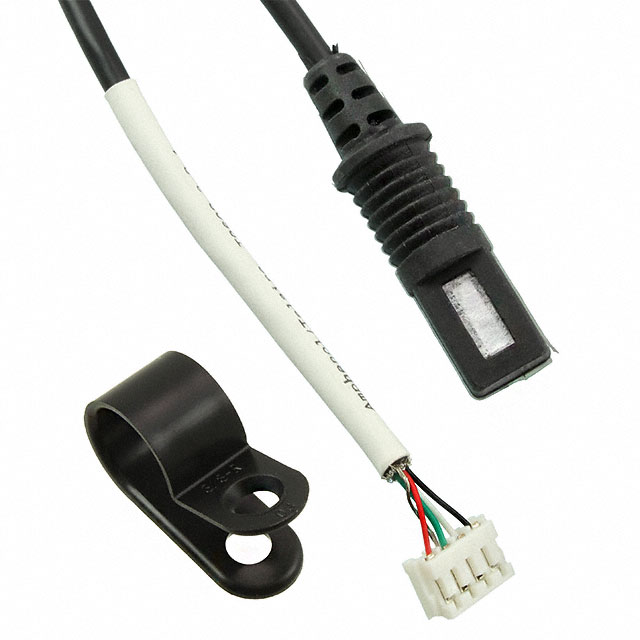

AMPHENOL 湿度/温湿传感器 T9602-5-A-1

T9602-5-A-1概述


    产品简介


    基本介绍
    T9602是一款专为OEM安装设计的湿度与温度传感器。它采用了先进的电容式聚合物传感芯片及ASIC(专用集成电路),并封装在一个易于安装的OEM包内。这款传感器具有高精度和可靠性,适用于多种苛刻的工作环境,广泛应用于能源节约型暖通空调控制、工业过程控制、医疗器械、天气站等多个领域。

    技术参数


    湿度测量
    - 分辨率:14位 (0.01% RH)
    - 准确度:±2.0% RH (20~80% RH); ±3.5% RH (0%至20%和80%至100%)
    - 重复性:±0.2% RH
    - 迟滞:±2.0% RH
    - 线性度:<2.0% RH
    - 响应时间(T63):≤29秒
    - 温度系数:0.13% RH/°C (10~60°C, 10~90% RH)
    温度测量
    - 分辨率:14位 (0.01°C)
    - 准确度:±0.5°C
    - 重复性:±0.1°C
    - 响应时间(T63):≤116秒
    - 工作范围:-20°C至70°C
    - 长期漂移:<0.05°C/年 (正常条件)
    电气特性
    - 输出模式:数字模型 (I²C) 或模拟模型 (PDM)
    - 功耗要求:3.3 VDC 或 5.0 VDC ±5%
    - 典型电流消耗:750 μA
    - 电缆:外径 4.20 ± 0.20 mm,4芯,屏蔽,双绝缘且柔性
    - 电缆长度:1米或1.8米
    - 连接器:JST 制造商,型号EHR
    工作环境
    - 操作条件:-20°C至70°C, 0%至100%相对湿度
    - 存储条件:-40°C至85°C

    产品特点和优势


    T9602具有多项独特功能,使其在市场上脱颖而出:
    - 完全校准与温度补偿:每个传感器经过单独校准和测试,无需额外校准。
    - 防水性能:IP67认证,具备良好的防水防尘性能。
    - 多种输出模式:支持I²C数字接口和PDM转换为模拟信号。
    - 适应性强:提供多种灵活的电缆长度选项,适用于不同应用需求。
    - 低功耗:电流消耗低至750 μA,适合节能应用。

    应用案例和使用建议


    应用场景
    T9602广泛应用于以下领域:
    - 暖通空调控制:如空气调节、冷藏设备、室内空气质量控制、排风扇、家用电器及加湿/除湿设备。
    - 过程控制与仪器仪表:如医疗器械、手持设备、气象站、食品加工设备及打印机等。
    使用建议
    对于需要高精度和稳定性的应用,建议选择较长电缆长度的产品以提高安装灵活性。同时,在集成过程中确保供电电压符合要求,并根据具体应用场景调整连接方式。

    兼容性和支持


    T9602与各种控制器和设备兼容,可方便地通过I²C接口或PDM输出转换为模拟信号进行读取。厂商提供详尽的应用指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题与解决方法
    1. 传感器响应时间过长
    - 解决方案:检查工作环境是否在-20°C到70°C范围内,并确认电源供应稳定。

    2. 输出信号异常
    - 解决方案:参考应用指南进行正确的电路连接,并确保连接器正确插入。

    总结和推荐


    T9602以其高精度、稳定性和灵活性成为市场上最具竞争力的湿度和温度传感器之一。无论是家庭还是工业应用,都能为其提供可靠的环境监测解决方案。鉴于其优异的性能和多样的适用范围,我们强烈推荐此产品。

T9602-5-A-1参数

参数
响应时间 29s
湿度范围 0%RH~95%RH
最大工作供电电压 5.25V
最小工作供电电压 4.75V
输出 14b
精度 ±2% RH
输出类型 PDM
灵敏度 -
零件状态 在售
包装方式 散装

T9602-5-A-1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

T9602-5-A-1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 湿度/温湿传感器 AMPHENOL T9602-5-A-1 T9602-5-A-1数据手册

T9602-5-A-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
