T9602-3-D

产品分类: 湿度/温湿传感器
厂牌: AMPHENOL
产品描述: 安费诺, 开发套件, 用于医疗仪器, Humidity & Temperature Sensor芯片
供应商型号: F-T9602-3-D
供应商: 海外现货
标准整包数: 100

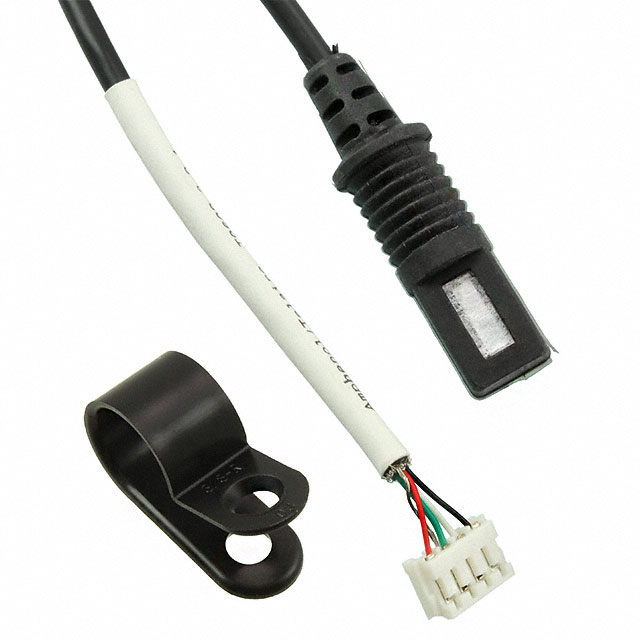

AMPHENOL 湿度/温湿传感器 T9602-3-D

T9602-3-D概述

    # T9602 Humidity & Temperature Sensor for OEM Installation

    1. 产品简介


    基本介绍
    T9602是由Amphenol Advanced Sensors生产的高精度湿度和温度传感器。这款传感器采用了先进的电容式聚合物传感器芯片,并集成了ASIC(专用集成电路),封装在一个易于安装的OEM套件中。该传感器具备全面校准和温度补偿功能,能够提供高精度的测量结果,适用于各种严苛的环境条件。
    主要功能
    - 全面校准和温度补偿
    - 水密设计(IP 67认证)
    - 数字输出或脉冲密度调制(PDM)转换为模拟信号
    - 多种灵活电缆长度可供选择
    - 高精度:±2% RH(20~80% RH),±0.5°C(±0.01°C分辨率)
    应用领域
    - 节能型暖通空调控制:空调、制冷、室内空气质量、通风风扇、家用电器、加湿/除湿器
    - 工艺控制与仪器仪表:医疗仪器、手持设备、气象站、食品加工、打印机、RFID
    - 温度与湿度监测:数据中心、工厂自动化、建筑自动化系统

    2. 技术参数


    湿度参数
    - 相对湿度测量范围: 0 ~ 95% RH
    - 典型湿度准确度:
    - ±2.0% RH(20~80% RH)
    - ±3.5% RH(0~20% RH 和 80~100% RH)
    - 重复性: ±0.2% RH
    - 迟滞: ±2.0% RH
    - 线性度: <2.0% RH
    - 响应时间: ≤ 29秒(T63%)
    - 温度系数: 0.13% RH/°C(在10~60°C, 10~90% RH)
    温度参数
    - 温度测量范围: -20°C 至 70°C
    - 典型温度准确度: ±0.5°C(±0.01°C分辨率)
    - 重复性: ±0.1°C
    - 响应时间: ≤ 116秒(T63%)
    - 长期漂移: <0.05°C/年(正常条件下)
    输出模式
    - 数字模型: I²C接口
    - 模拟模型: 脉冲密度调制(PDM)可转换为模拟信号
    电源需求
    - 电压: 3.3 VDC 或 5.0 VDC ±5%
    - 电流消耗: 750 μA(典型值)
    电缆规格
    - 外径: 4.20 ± 0.20 mm
    - 芯数: 4芯,屏蔽,双绝缘
    - 长度: 可选多种长度
    连接器
    - 制造商: JST
    - 型号: EHR, B4B-EH-A 或 S4B
    安装选项
    - 固定方式: 子母扣或电缆夹
    - 子母扣型号: 9.53 mm Hellermann Tyton(MPN T3D03750M4)或等效
    - 电缆夹型号: 11 mm Advanced Anti-vibration Components(MPN V12R30M16004616)或等效
    认证与资格
    - RoHS/REACH合规
    - IP67认证
    - 无卤素设计
    - 电缆UL VW-1认证
    保修条款
    - 期限: 12个月

    3. 产品特点和优势


    独特功能
    - 精准度高: ±2% RH的湿度测量和±0.5°C的温度测量,满足高精度需求。
    - 防水设计: IP67认证,适合户外及潮湿环境应用。
    - 数字与模拟输出可选: 支持I²C接口和PDM输出,满足不同用户需求。
    市场竞争力
    - 易用性强: 无需进一步校准或温度补偿,即插即用。
    - 灵活配置: 提供多种电缆长度和安装选项,适用于各种应用场景。

    4. 应用案例和使用建议


    应用场景
    T9602广泛应用于节能型暖通空调控制系统、气象站、工业自动化等领域。例如,在家用空调系统中,T9602可以实时监控室内湿度和温度,确保舒适的生活环境;在食品加工过程中,它也可以用于监测和控制湿度,以保证产品质量。
    使用建议
    - 在安装时,请确保连接器正确插入并牢固固定,避免意外松动。
    - 为了提高抗干扰能力,建议使用屏蔽电缆,并遵循正确的接地规范。
    - 根据具体应用场景选择合适的电缆长度和固定方式,以适应不同的安装环境。

    5. 兼容性和支持


    兼容性
    T9602传感器支持I²C接口和PDM输出,可以方便地与各种数字电路集成。此外,它还可通过简单的方法将PDM输出转换为模拟信号,便于与现有的模拟电路系统兼容。
    厂商支持
    - 软件工具: 用户可以从官方网站下载Application Guide AAS-916-127,获取必要的固件要求和详细的接口信息。
    - 技术支持: Amphenol Advanced Sensors提供12个月的质保期,用户可通过其官方渠道获得技术咨询和支持。

    6. 常见问题与解决方案


    常见问题
    1. 传感器无法正常工作。
    - 解决方法: 检查电源电压是否在规定的范围内,确认连接是否正确,必要时参考用户手册进行重新配置。
    2. 湿度测量不准确。
    - 解决方法: 检查传感器是否有机械损坏,确认是否在指定的工作范围内操作,如有疑问可联系技术支持。
    3. 传感器响应时间过长。
    - 解决方法: 检查传感器是否处于良好的通风环境中,避免直接暴露在高湿度环境下,必要时考虑增加散热措施。

    7. 总结和推荐


    综合评估
    T9602是一款高精度、高可靠性的湿度和温度传感器,特别适合于需要在恶劣环境下工作的应用。其全面校准和温度补偿功能使其能够在广泛的温度和湿度范围内提供稳定的测量结果。同时,灵活的电缆长度和安装选项使得其适用性非常广泛。
    推荐
    鉴于其高精度、可靠的防水设计和多功能的输出接口,我们强烈推荐T9602传感器用于需要精准湿度和温度监测的各种应用场景。无论是家用空调系统还是工业自动化领域,T9602都能提供出色的性能和可靠性。

T9602-3-D参数

参数
精度 ±2% RH
输出类型 I²C
灵敏度 -
响应时间 29s
湿度范围 0%RH~95%RH
最大工作供电电压 3.15V
最小工作供电电压 2.85V
输出 14b
零件状态 在售
包装方式 散装

T9602-3-D厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

T9602-3-D数据手册

厂牌 PDF简要描述 下载
AMPHENOL 湿度/温湿传感器 AMPHENOL T9602-3-D T9602-3-D数据手册

T9602-3-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
