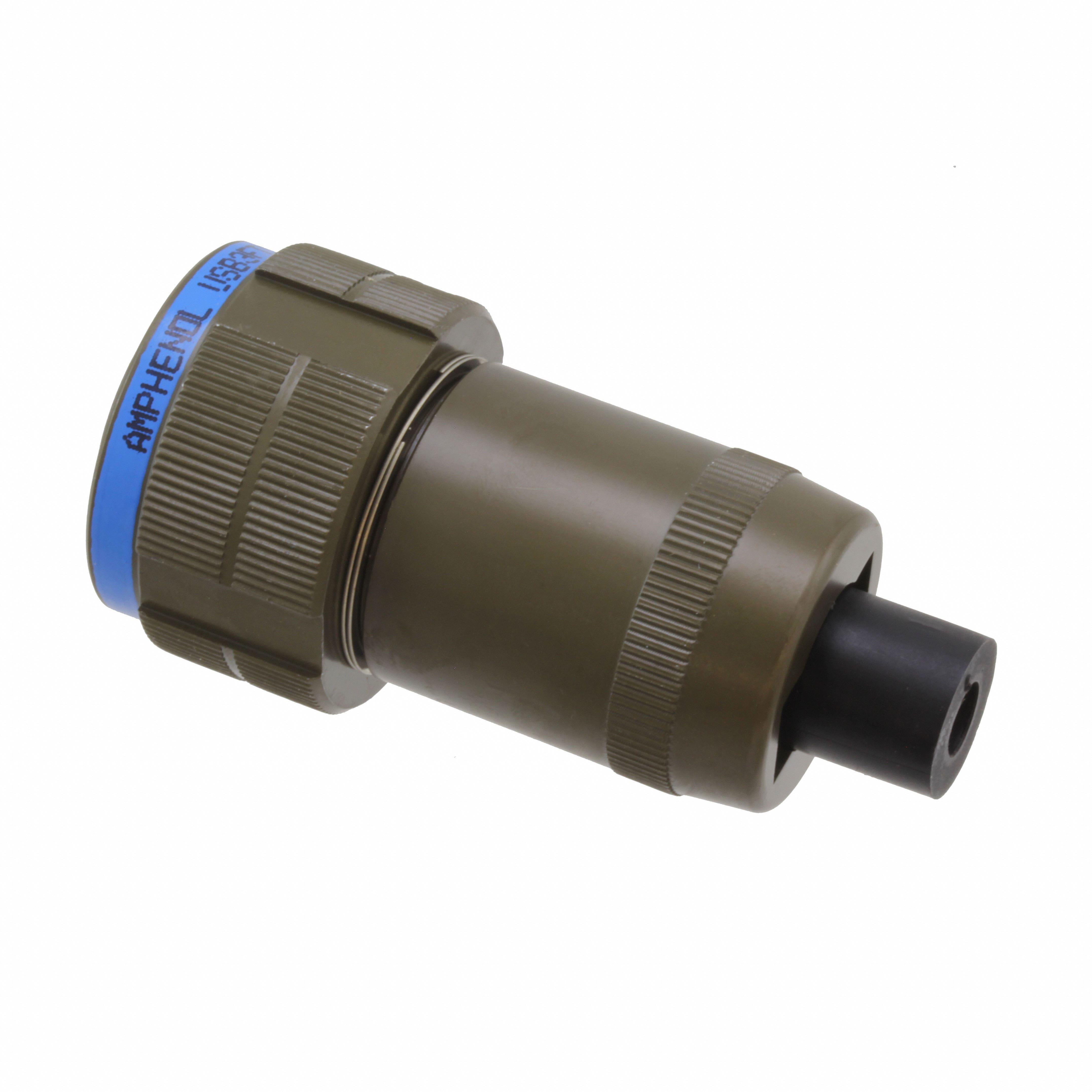

USB3FTV6G

产品分类: USB/DVI/HDMI 连接器
厂牌: AMPHENOL
产品描述: USB-A (USB TYPE-A) USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0)) 1 9 插头 导线安装,自由悬挂,通孔安装 71mm(长度)
供应商型号: 523-USB3FTV6G
供应商: Mouser
标准整包数: 1
AMPHENOL USB/DVI/HDMI 连接器 USB3FTV6G

USB3FTV6G概述

    Amphenol USB3F TV USB连接系统:适用于恶劣环境的USB3.0连接器

    产品简介


    Amphenol USB3F TV是一款专为恶劣环境设计的USB3.0连接系统,能够在极端条件下提供可靠的高速数据传输。它适用于多种工业和军事应用,如嵌入式计算机、恶劣环境下的数据采集和传输、铁路系统、战场通信系统及海军系统。

    技术参数


    - 物理保护:
    - 防尘防水等级:IP68
    - 震动防护:10-500 Hz,10 g,3轴振动测试无断点(>1微秒)
    - 冲击防护:IK06
    - 湿度:连续21天,温度43°C,湿度98%
    - 温度范围:-40°C 至 +85°C
    - 电气特性:
    - 数据传输速率:最高可达5Gb/s
    - 兼容USB 3.0规范
    - 数据对线电阻:≤210 Ω/km
    - 绝缘电阻:≥200 MΩ/km
    - 电容(1 kHz):43 nF/km
    - 延时:5.0 ns/m
    - 最大电压:≤100 V
    - 阻抗:90 ±7 Ω
    - 测试电压:500 V
    - 材料与规格:
    - 外壳材料:铝制外壳(橄榄镉镀层或镍镀层)
    - 插头/插座类型:螺纹固定
    - 连接方式:交叉线或直连线

    产品特点和优势


    - 增强的密封性:IP68密封级别确保设备在任何环境下均能保持完整密封,不受灰尘和水分影响。
    - 高可靠性:抗震动、冲击和拉扯,适合在振动环境中使用。
    - 无需工具即可安装:快速简便的现场安装,简化维护工作。
    - 高性能数据传输:USB 3.0规格保证数据传输速率高达5Gb/s,满足高速数据需求。
    - 广泛的兼容性:适用于PC到外围设备和PC到PC的应用场景。

    应用案例和使用建议


    - 嵌入式计算机:适用于车载或军用车辆中的嵌入式计算系统。
    - 数据采集和传输:在油田、船舶等恶劣环境中,可以可靠地传输数据。
    - 铁路系统:适用于铁路通信设备,具备抗振动和冲击的特点。
    - 战场通信系统:可抵御战场环境中的恶劣条件。
    - 海军系统:在海上环境中,具有良好的抗腐蚀和抗盐雾性能。
    使用建议:
    - 对于PC到外围设备的应用,建议使用“STR”类型的电缆(直线型)。
    - 对于PC到PC的应用,建议使用“CROS”类型的电缆(交叉型)。

    兼容性和支持


    - 兼容性:与大多数品牌的USB3.0电缆兼容。
    - 支持:厂商提供详细的组装说明和技术支持文档,以确保正确的安装和维护。

    常见问题与解决方案


    - 问题1:插头与插座无法正确连接。
    - 解决方案:检查是否有异物阻碍连接,并确保正确定位后旋转锁紧。
    - 问题2:数据传输不稳定。
    - 解决方案:确认连接器已完全密封且未受损害,检查电缆是否有物理损伤。
    - 问题3:连接器在剧烈震动环境中容易松脱。
    - 解决方案:确保使用带有防松装置的Tri Start Thread耦合机制,加强固定。

    总结和推荐


    Amphenol USB3F TV USB连接系统是一款专为极端环境设计的USB3.0连接器,具备出色的密封性和高可靠性。适用于各种工业和军事领域。凭借其广泛的应用范围、优良的技术参数以及用户友好的使用体验,强烈推荐在需要高可靠性的场合使用此产品。

USB3FTV6G参数

参数
额定电压 -
端口数 1
触头数量 9
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0))
长*宽*高 71mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

USB3FTV6G厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

USB3FTV6G数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 AMPHENOL USB3FTV6G USB3FTV6G数据手册

USB3FTV6G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 117.0072 ¥ 988.7108
10+ $ 106.6716 ¥ 901.375
20+ $ 100.3695 ¥ 848.1223
50+ $ 93.6705 ¥ 791.5157
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 988.71
