首页  >  产品百科  >  USB3FTV7ANF312

USB3FTV7ANF312

产品分类: USB/DVI/HDMI 连接器
厂牌: AMPHENOL

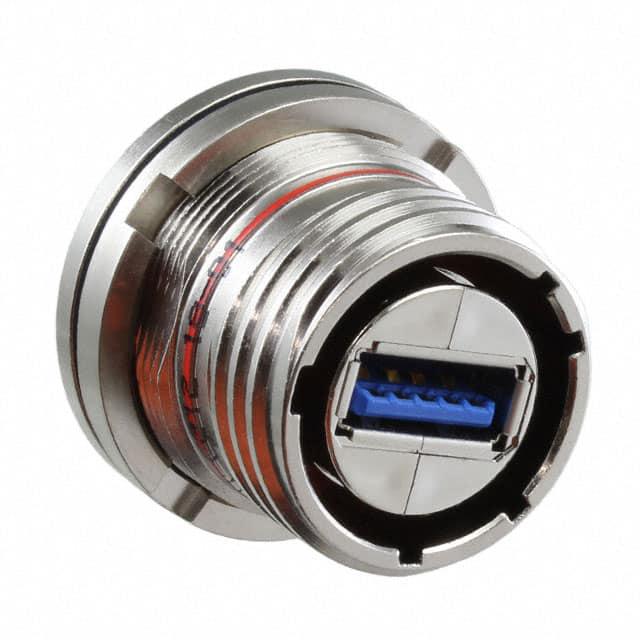

产品描述: Amphenol Socapex USB3.2 Gen 1A母座 USB连接器, USB3FTV系列, 锁紧螺母, 1端口, USB-A 母头端接
供应商型号: 523-USB3FTV7ANF312
供应商: Mouser
标准整包数: 1

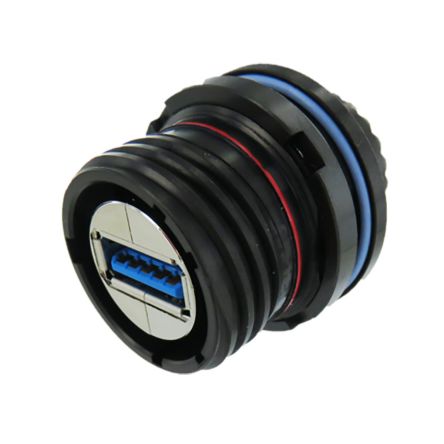

AMPHENOL USB/DVI/HDMI 连接器 USB3FTV7ANF312

USB3FTV7ANF312概述

    高质量文章:Amphenol USB3F TV 技术手册解析

    产品简介


    Amphenol USB3F TV 是一种专门设计用于严苛环境下的USB 3.0连接系统。该系统能够在户外、工业环境和军事通信等场合下提供可靠的USB数据传输。产品主要用于嵌入式计算机、数据采集与传输、铁路、战场通信系统及海军系统等领域。

    技术参数


    1. 电气特性:
    - 符合USB 3.0标准
    - 数据速率:最高可达5Gb/s
    - 电缆材质:双屏蔽结构(SFTP),包括箔片和编织铜丝
    - 导体阻抗:90 ± 7 欧姆
    - 最大测试电压:500 V
    - 操作温度范围:-40°C 至 +85°C
    - 封装材料:镀镍铝壳、镉涂层铝壳、海盐青铜壳
    2. 物理特性:
    - 电缆直径:0.20英寸 (5.7 mm)
    - 重量:31磅/1000英尺 (46 kg/km)
    - 弯曲半径(操作中):57毫米 (10 x 直径)
    - 弯曲半径(安装中):28.5毫米 (5 x 直径)
    3. 环境适应性:
    - 防水等级:IP68 (临时浸没)
    - 抗振动测试:10 – 500 Hz,10 g,三轴测试无间断
    - 抗冲击:IK06, 重物250克从40厘米高度落下

    产品特点和优势


    1. 高可靠性:坚固耐用,适合极端环境。
    2. 快速数据传输:符合USB 3.0标准,最高可达5Gb/s的数据速率。
    3. 环境适应性强:具备IP68防护等级,防尘防水,抗振动和冲击。
    4. 电磁干扰保护:采用SFTP结构提高抗干扰能力。
    5. 无需现场接线:插拔操作简便,无需额外工具。

    应用案例和使用建议


    1. 机器人和运动控制:适用于高震动、高温环境下。
    2. 铁路系统:保证数据传输稳定,抵御恶劣环境。
    3. 战场通信:具备高抗震性能,适用于军事装备。
    4. 建议:使用交叉型电缆(CROS)时需要确保正确的配置。对于PC到外围设备的应用,使用直型电缆(STR)。

    兼容性和支持


    - 与大多数USB 3.0电缆兼容。
    - 厂商提供技术支持和配件服务,例如橡胶密封圈和自闭塞盖子。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决: 确保电缆两端牢固连接,检查电缆是否正确配置(CROS或STR)。
    2. 问题: 电磁干扰影响数据传输。
    - 解决: 使用符合USB 3.0标准的屏蔽电缆,确保设备正确接地。
    3. 问题: 无法拆卸盖子。
    - 解决: 适当施力,注意不要用力过猛导致损坏。

    总结和推荐


    总体而言,Amphenol USB3F TV 以其高可靠性、强大的环境适应能力和快速的数据传输速率,成为嵌入式计算机、数据采集和传输系统、铁路、战场通信系统及海军系统的理想选择。其易用性、高效性和多功能性使其在市场上具有明显竞争优势。强烈推荐在严苛环境下进行USB 3.0数据传输应用时考虑此产品。

USB3FTV7ANF312参数

参数
公母头 插头
规格 USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0))
额定电压 5V
端口数 1
触头数量 9
类型 USB-A (USB TYPE-A)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

USB3FTV7ANF312厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

USB3FTV7ANF312数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 AMPHENOL USB3FTV7ANF312 USB3FTV7ANF312数据手册

USB3FTV7ANF312封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 165.0024 ¥ 1394.2703
10+ $ 130.6305 ¥ 1103.8277
20+ $ 121.506 ¥ 1026.7257
50+ $ 119.7315 ¥ 1011.7312
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1394.27
