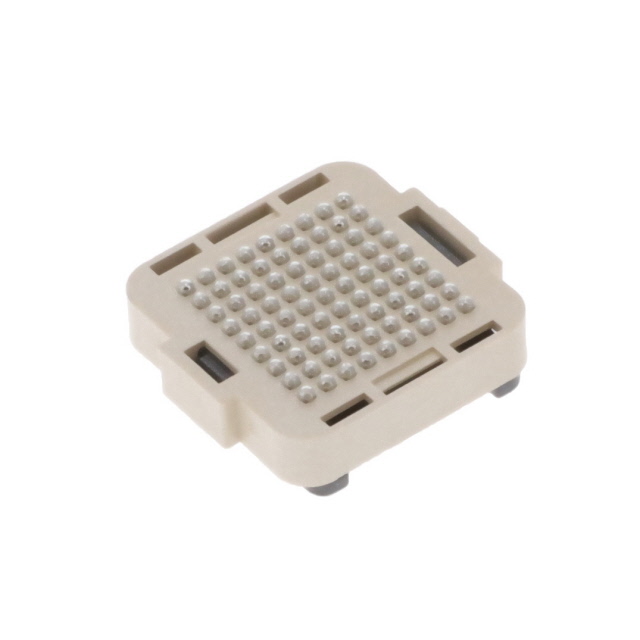

55714-002LF

厂牌: AMPHENOL
产品描述: 焊盘 1.27mm 9 81pin 贴片安装 17.43mm(长度)*16.07mm(高度)
供应商型号: JY-55714-002LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 板垫片/叠接器(板对板) 55714-002LF

55714-002LF概述

    MEG-ARRAY® CONNECTOR SYSTEM

    产品简介


    MEG-ARRAY®连接器系统是一种专为高带宽需求设计的板对板连接器,适用于需要高达10Gb/s传输速率的应用。每个连接器可提供最多528个信号引脚,满足高速传输要求。这一系列连接器通过多种堆叠高度(4mm至14mm)和不同尺寸(81信号至528信号)提供了极大的设计灵活性。它们广泛应用于通信、数据存储、工业控制等多个领域。

    技术参数


    - 信号引脚数量:81至528个
    - 堆叠高度:4mm至14mm(以2mm为增量)
    - 信号密度:每厘米80个信号(205个信号/英寸)
    - 电气特性:支持10Gb/s的差分对传输速率,交叉干扰小于1%
    - 工作温度:支持广泛的温度范围,具体请参阅技术手册
    - 机械性能:
    - 插拔次数:50次
    - 接触电阻:参见产品规范GS-12-100
    - 绝缘电阻:最小1000兆欧
    - 工作电压:最大交流电压200V

    产品特点和优势


    1. 高可靠性:MEG-ARRAY®连接器符合RoHS标准,采用铅制或无铅焊接球阵列(BGA)端接技术,确保可靠的工艺友好型连接。
    2. 高性能:每英寸可提供多达205个信号,保证了高效的空间利用和信号传输能力。
    3. 卓越的设计:多层堆叠设计允许灵活配置,以适应各种复杂的布线需求。
    4. 广泛应用:被众多电信和数据中心应用所采用,特别是在10Gb/s以上的高速传输场合表现优异。

    应用案例和使用建议


    - 通讯设备:应用于各种类型的通信设备,包括传输、接入、交换及光通信系统。MEG-ARRAY®能显著提高信号传输质量和稳定性。
    - 服务器与存储:在高性能计算和数据中心中,确保快速的数据传输和可靠性。
    - 工业控制:适用于工厂自动化和精密仪器设备中,实现复杂系统的可靠连接。
    使用建议:
    - 在布线设计时考虑信号密度和电气特性,确保合理布局。
    - 配置合适的堆叠高度,避免过高的交叉干扰。
    - 定期检查和维护连接器,确保长期稳定的运行。

    兼容性和支持


    MEG-ARRAY®连接器系统设计考虑到了广泛的兼容性,能够与多种电子元件和设备无缝对接。此外,厂商提供详尽的技术支持和维护服务,包括在线资源和技术文档。

    常见问题与解决方案


    - Q: 为什么插拔过程中接触电阻会变化?
    - A: 检查插拔次数是否超过了规定的次数,超过则需更换新连接器。
    - Q: 如何确保连接器的电气性能稳定?
    - A: 定期进行绝缘电阻和接触电阻测试,遵循厂商建议的操作指南。

    总结和推荐


    综上所述,MEG-ARRAY®连接器系统凭借其卓越的性能、广泛的应用领域和优良的客户支持,是目前市场上一个极具竞争力的产品。它不仅能满足当前高带宽需求,还能在未来数十年内保持优秀的稳定性和可靠性。强烈推荐在关键任务环境中使用此产品。

55714-002LF参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 1.27mm
端接 焊盘
排数 9
长度- 堆叠高度 -
针脚数 81pin
触头镀层 - 柱(配接) -
长*宽*高 17.43mm(长度)*16.07mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

55714-002LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
