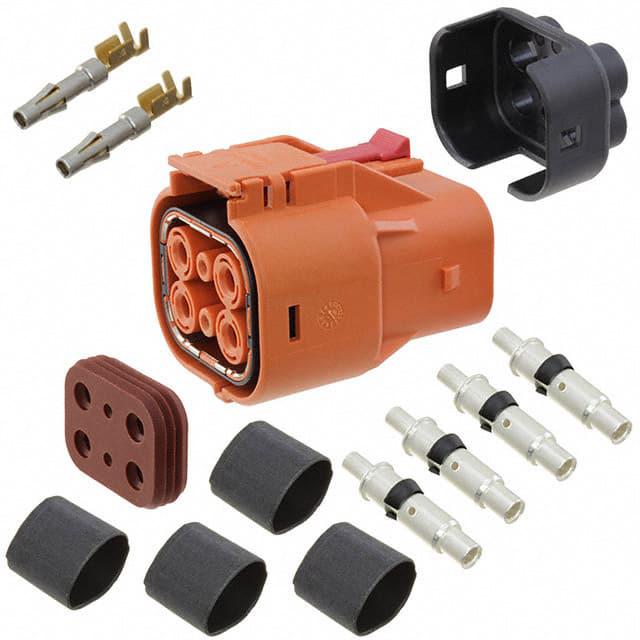

ELP4A04

厂牌: AMPHENOL
产品描述: Locking Ramp,Plug 2 4pin 橙色 导线安装,自由悬挂,通孔安装
供应商型号: ELP4A04
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 ELP4A04

ELP4A04概述

    ePower-Lite 技术手册解析

    1. 产品简介


    ePower-Lite 是一款专为混合动力及电动汽车市场设计的塑料电源连接器系列。该系列提供2极、3极和4极选项。其坚固的塑料外壳能承受高达125°C的高温,并且提供了电介质保护,确保在严苛环境下依然可靠运行。
    ePower-Lite 利用专利RADSOK®技术,实现了更高的电流承载能力、更低的温升和电压降以及更小的电阻。紧凑的塑料外壳结构轻巧,占地面积小,便于现场安装和维修。此外,该系列产品还具备连接位置保证(CPA),确保插头正确安装。

    2. 技术参数


    - 测试电流:2极 - 70A RADSOK®/5A HVIL;3极 - 70A RADSOK®/5A HVIL;4极 - 70A RADSOK®/5A HVIL。
    - 操作温度:-40°C至125°C。
    - 操作电压:800V AC。
    - 防水等级:IP67(已连接状态)。
    - 耐久性:最少100次插拔循环。
    - 接触孔径:2极和3极 - 3.6mm/#20;4极 - 3.6mm/#16。
    - 额定扭矩:M4: 0.5~0.7N.M。
    - 防触电等级:符合IEC 60529标准。
    - 阻燃性:UL 94V-0。
    - 电磁兼容性(EMC):可选。
    - 高压互锁(HVIL):可选。

    3. 产品特点和优势


    - 塑料壳体,轻量化设计:适用于电动汽车空间有限的应用场景。
    - 低插拔力:便于操作和减少磨损。
    - 耐用性:最少100次插拔循环。
    - 防水性:达到IP67标准,适合户外使用。
    - 抗触电保护:符合IEC 60529标准。
    - 阻燃材料:UL 94V-0认证。
    - EMC及HVIL选项:可根据需要选择。

    4. 应用案例和使用建议


    应用案例:
    - 混合动力及纯电动汽车充电系统。
    - 动力电池包的连接。
    使用建议:
    - 确保插拔时保持适当的力度,避免过大的力造成损坏。
    - 定期检查防水密封圈,以确保长期可靠性。
    - 考虑使用EMC和HVIL选项,提高系统的整体安全性。

    5. 兼容性和支持


    兼容性:
    - 可以与相同规格的其他连接器配合使用。
    支持和服务:
    - Amphenol Corporation在全球设有多个销售和技术支持办事处,可以为客户提供及时的技术支持和服务。
    - 请联系最近的销售办公室获取最新的技术文档和支持信息。

    6. 常见问题与解决方案


    - Q: 插拔力过高怎么办?
    - A: 检查接触孔径和导线尺寸是否匹配,如不匹配请更换相应规格的产品。
    - Q: 密封圈漏水怎么办?
    - A: 检查密封圈是否损坏或老化,如有必要请更换新的密封圈。
    - Q: 如何确保正确的安装?
    - A: 使用专用工具并参考制造商提供的安装指南进行操作,确保正确安装。

    7. 总结和推荐


    总结:
    - ePower-Lite 连接器凭借其轻量化的塑料壳体设计、高电流承载能力和优秀的耐热性能,在混合动力及纯电动汽车市场具有显著的优势。
    - 高温环境下的可靠性,以及出色的防水和抗触电性能使其成为这些领域的首选产品。
    推荐:
    - 推荐:强烈推荐ePower-Lite用于需要高可靠性连接的电动和混合动力车辆应用中。其紧凑的设计和高性价比使得它在同类产品中脱颖而出,值得信赖。

ELP4A04参数

参数
针脚数 4pin
间距 -
电缆端接 -
线规 -
颜色 橙色
类型 Locking Ramp,Plug
排数 2
触头镀层厚度 -
触头镀层 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

ELP4A04厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ELP4A04数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 AMPHENOL ELP4A04 ELP4A04数据手册

ELP4A04封装设计

查看详情并下载
Symbol
Footprint
3D Model
