RJF6MZN

厂牌: AMPHENOL
产品描述: 安费诺 以太网连接器, 公插RJ45 连接器, 推挽式型, Cat5e
供应商型号: RJF6MZN
供应商: 国内现货
标准整包数: 1

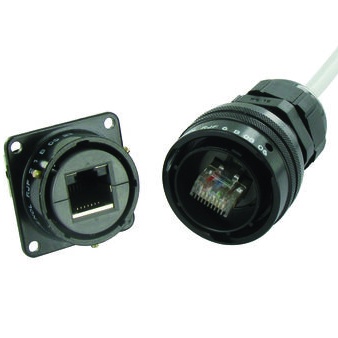

AMPHENOL 模块化连接器 - 插头外壳 RJF6MZN

RJF6MZN概述

    Amphenol RJF 技术手册解析

    产品简介


    Amphenol RJF 系列产品是专为在恶劣环境下使用的以太网连接器设计的。它支持 10 BaseT, 100 BaseTX 和 1000 BaseT 网络,并且符合 Cat 5e TIA/EIA 568B 和 ClassD ISO/IEC 11801 标准。这些连接器广泛应用于工业控制、机器人、数控机床、特殊机械设备等领域,尤其是在油气行业和需要高度数据采集与传输的应用中。

    技术参数


    - 传输速率:支持 10 BaseT, 100 BaseTX, 和 1000 BaseTX。
    - 电缆标准:Cat 5e (TIA/EIA 568B) 和 Class D (ISO/IEC 11801)。
    - 环境防护:
    - 防水等级:IP68
    - 耐盐雾时间:镍镀层下 48 小时,黑色涂层下超过 96 小时,橄榄色镉镀层下超过 500 小时。
    - 阻燃/低烟:UL94 V0 和 NF F 16 101 & 16 102。
    - 振动耐受:10-500 Hz,10g 加速度,三轴振动无中断 > 10 ns。
    - 冲击耐受:IK06(250g 从 40cm 高处落下)。
    - 湿度耐受:21 天,43°C,98% 相对湿度。
    - 温度范围:-40°C 至 +85°C。
    - 电气特性:RJ45 插头内的锁定机构确保了良好的连接可靠性,插拔次数不少于 500 次。
    - 其他特性:插头支持不同颜色的涂层(黑色、镍、橄榄色镉),满足不同的应用场景需求。

    产品特点和优势


    Amphenol RJF 连接器的主要优势在于其出色的环境适应能力。通过其专利的 RJStop® 系统,它可以在金属插头上保护标准 RJ45 插座免受冲击、灰尘和液体的影响。此外,它的机械编码/极化设计保证了高可靠性和安全性,同时无需现场布线和工具即可进行安装。

    应用案例和使用建议


    该系列连接器常用于机器人、工业过程控制、数控机床等领域的数据采集与传输。建议在高湿度、高温、高震动及腐蚀性环境中使用,以充分发挥其耐久性和可靠性。对于特定的应用场景,如在油井中或极端温度变化的环境中,可以考虑使用具有更高防护等级的版本。

    兼容性和支持


    Amphenol RJF 系列连接器与其他符合 Cat 5e 或 Class D 标准的电缆兼容。制造商提供了详尽的技术支持和维护服务,确保用户能够充分利用这些连接器的优势。

    常见问题与解决方案


    - 问题:连接器在长时间使用后容易松动。
    - 解决方法:确保每次安装时都按照说明书中的步骤进行操作,定期检查并紧固连接器。
    - 问题:电缆无法牢固插入。
    - 解决方法:确认所用电缆符合规定的直径范围,并确保插入过程平稳,避免强行插入导致损坏。

    总结和推荐


    总体而言,Amphenol RJF 系列连接器凭借其优异的环境适应性和高可靠性,在恶劣环境下的数据传输应用中表现出色。虽然价格可能略高于普通连接器,但考虑到其卓越的性能和耐用性,仍然值得推荐。无论是用于工业自动化还是石油天然气行业的设备,这些连接器都是可靠的选择。

RJF6MZN参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

RJF6MZN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RJF6MZN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 插头外壳 AMPHENOL RJF6MZN RJF6MZN数据手册

RJF6MZN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 99.65 ¥ 895.6542
25+ $ 75.9452 ¥ 682.5955
100+ $ 68.4215 ¥ 614.9724
250+ $ 61.38 ¥ 551.6834
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 895.65
直接购买
加入购物车
