RJFTV6MZN

厂牌: AMPHENOL
产品描述: 安费诺 以太网连接器, 公插RJ45 连接器, 推挽式型, 8路单口, Cat5e
供应商型号: APC1845-ND
供应商: Digi-Key
标准整包数: 1

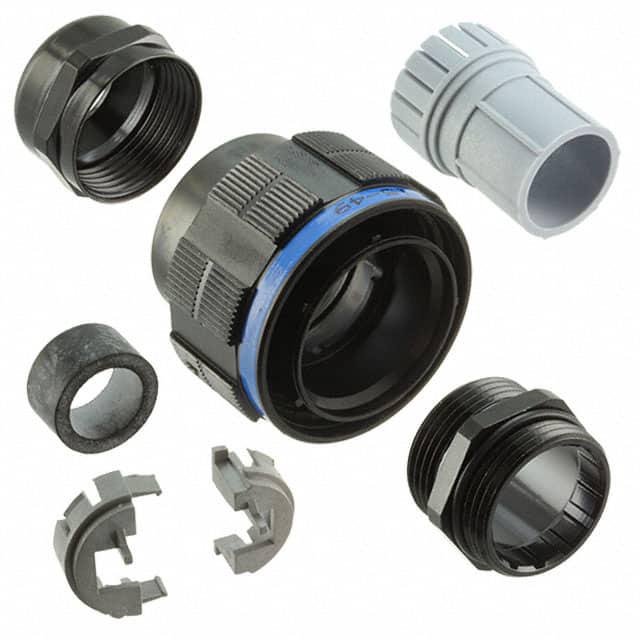

AMPHENOL 模块化连接器 - 插头外壳 RJFTV6MZN

RJFTV6MZN概述

    Amphenol RJF TV 系列电子元器件技术手册

    产品简介


    Amphenol RJF TV 系列是一系列适用于极端环境的以太网连接器。这些连接器主要分为插头和插座两种类型,用于数据采集和传输。它们广泛应用于铁路、雷达系统、战场通信等领域。RJF TV 系列采用了多种材料和设计来确保其耐用性和可靠性。

    技术参数


    - 工作温度范围: -40°C 至 +85°C
    - 防尘防水等级: IP68
    - 盐雾测试: 阿尔卑斯壳体-镍涂层:48 小时;阿尔卑斯壳体-橄榄绿镉涂层:超过 500 小时;海蓝色壳体:1000 小时
    - 耐振动测试: 10-500Hz,10g,三轴:无连续性 > 10 纳秒
    - 耐冲击测试: IK06:250克重量,从40厘米高度落下
    - 耐湿测试: 21天,43°C,98%湿度
    - 热冲击测试: 5个周期,-40°C/+100°C
    - 数据传输标准: 10 BaseT, 100 BaseTX 和 1000 BaseT 网络
    - 电缆直径兼容性: 5.5mm 至 13mm

    产品特点和优势


    1. 密封性能: RJF TV 系列采用 IP68 密封等级,有效防止灰尘和液体侵入,适用于恶劣环境。
    2. 机械编码/极化: 四种不同的机械编码位置可以防止错误插接,提高了系统的可靠性和安全性。
    3. 增强的EMI保护: 通过独特的设计,该系列产品能够有效减少电磁干扰。
    4. 高可靠性: 连接器经过严格的振动、冲击和温差测试,确保其在恶劣环境下的稳定性和寿命。
    5. 快速安装: 无需工具即可完成安装,简化了操作流程。

    应用案例和使用建议


    - 铁路系统: RJF TV 系列连接器可以在火车上的各种传感器和控制单元之间提供稳定的数据传输,保证列车的安全运行。
    - 军事应用: 在战场通信中,该系列连接器可以承受极高的冲击和振动,确保数据传输的连续性。
    - 雷达系统: 雷达系统需要高可靠性的连接器,RJF TV 系列能够在各种天气条件下保持正常工作。
    使用建议:
    - 在安装过程中,应注意连接器与电缆的匹配度,选择合适的电缆直径以确保良好的连接效果。
    - 定期检查连接器的密封性能,确保长期使用中的防水防尘效果。

    兼容性和支持


    RJF TV 系列与大多数以太网标准兼容,包括 10 BaseT, 100 BaseTX 和 1000 BaseT。厂商提供了详细的安装和维护指南,确保用户能够正确使用该产品。

    常见问题与解决方案


    1. 连接器无法正常工作:
    - 解决方案: 检查连接器与电缆之间的连接是否牢固,确认没有水分或灰尘侵入。
    2. 连接器损坏:
    - 解决方案: 更换新的连接器,注意选择符合要求的型号和材质。
    3. 信号质量下降:
    - 解决方案: 检查是否有干扰源影响信号传输,必要时可采取屏蔽措施。

    总结和推荐


    综上所述,Amphenol RJF TV 系列连接器以其卓越的性能和耐用性,在极端环境下提供了可靠的连接解决方案。特别是在数据传输和通信领域,其独特的优势使其成为理想的选择。强烈推荐使用该系列产品。对于需要在严苛环境中进行数据传输的应用场合,RJF TV 系列连接器无疑是一个明智的选择。

RJFTV6MZN参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

RJFTV6MZN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RJFTV6MZN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 插头外壳 AMPHENOL RJFTV6MZN RJFTV6MZN数据手册

RJFTV6MZN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 112.5904 ¥ 942.2409
10+ $ 95.7091 ¥ 800.9657
25+ $ 89.7225 ¥ 750.8649
50+ $ 85.4449 ¥ 715.0674
100+ $ 82.576 ¥ 691.0579
库存: 184
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 942.24
直接购买
加入购物车
