1688638

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,VS-08-T-RJ45/IP20,RJ45插头外壳,Phoenix Contact 安装框架, 断路器配件, VS-08-T-RJ45/IP 20系列, 用于D-SUB
供应商型号: Q-1688638
供应商: 期货订购
标准整包数: 5

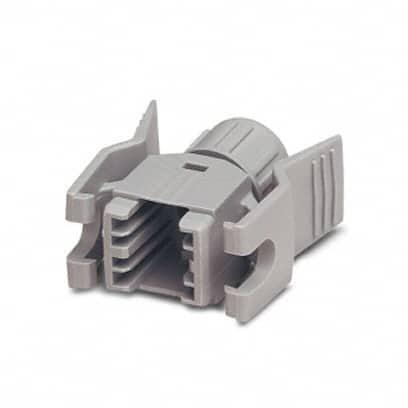

PHOENIX CONTACT 模块化连接器 - 插头外壳 1688638

1688638概述

    # VARIOSUB-RJ45/IP20 技术手册

    产品简介


    VARIOSUB-RJ45/IP20 是一款专为在严苛工业环境中使用而设计的RJ45插头连接器。它允许工业以太网设备使用与IT世界标准插头连接器相同的产品。该插头连接器适用于设备、基础设施组件及控制柜。它满足IAONA对轻负载区域的要求,并且能够实现100 Mbit/s的快速以太网传输。

    技术参数


    - 温度范围: -40°C 至 +85°C
    - 材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 接触数: 8个位置
    - 额定电压/电流: 60V / 1A
    - 传输速率: 100 Mbit/s
    - 浪涌电压类别: II 类
    - 污染等级: 2 类
    - 电缆直径: 5mm 至 8.5mm
    - 导体横截面: AWG 24 至 AWG 26

    产品特点和优势


    - 耐用性: VARIOSUB-RJ45/IP20 采用坚固的设计,在恶劣环境中表现出色。
    - 易用性: 使用Push-Pull锁定系统,连接稳固,操作方便,无需工具。
    - 空间节省: 设计紧凑,可以在有限的空间内进行安装。
    - 通用性: 支持现有的PCB布局,可继续使用标准配件,减少额外配件需求。

    应用案例和使用建议


    应用场景
    VARIOSUB-RJ45/IP20 适用于工业以太网设备、基础设施组件和控制柜等,特别适合于需要高可靠性连接的场合。
    使用建议
    - 在连接电缆时,确保电缆直径在5mm至8.5mm之间,并选择合适的芯线横截面(AWG 24 至 AWG 26)。
    - 使用提供的压接钳(如CRIMPFOX-LC)来压接连接器,确保良好的电连接。
    - 遵循产品手册中的指导进行安装,以获得最佳效果。

    兼容性和支持


    VARIOSUB-RJ45/IP20 可以与其他标准配件配合使用,例如压接钳CRIMPFOX-LC。凤凰接触提供全面的技术支持,包括安装指南、维护和维修服务。

    常见问题与解决方案


    1. 问题: 连接不稳固
    - 解决方法: 确认使用正确的压接钳(如CRIMPFOX-LC)进行压接,检查电缆直径是否符合要求。
    2. 问题: 插头不易插入
    - 解决方法: 检查插头和插座是否有污垢或异物阻碍插入。如有必要,清理接触点。
    3. 问题: 信号质量不佳
    - 解决方法: 检查电缆长度和材质是否合适,确认插头和插座是否安装正确。

    总结和推荐


    VARIOSUB-RJ45/IP20 是一款非常适合在严苛工业环境中使用的RJ45插头连接器。其坚固耐用、易于安装和使用的特点使其成为工业以太网应用的理想选择。我们强烈推荐这款产品用于需要高可靠性的工业环境项目。

1688638参数

参数
长*宽*高 29.4mm(长度)*30.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1688638厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1688638数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模块化连接器 - 插头外壳 PHOENIX CONTACT 1688638 1688638数据手册

1688638封装设计

查看详情并下载
Symbol
Footprint
3D Model
