ATM12PS-CKIT

厂牌: AMPHENOL
产品描述: 16-22 AWG Latch Lock,Plug and Receptacle 2 12pin 灰色 压接 导线安装,自由悬挂,通孔安装
供应商型号: N-ATM12PS-CKIT
供应商: 云汉优选
标准整包数: 1

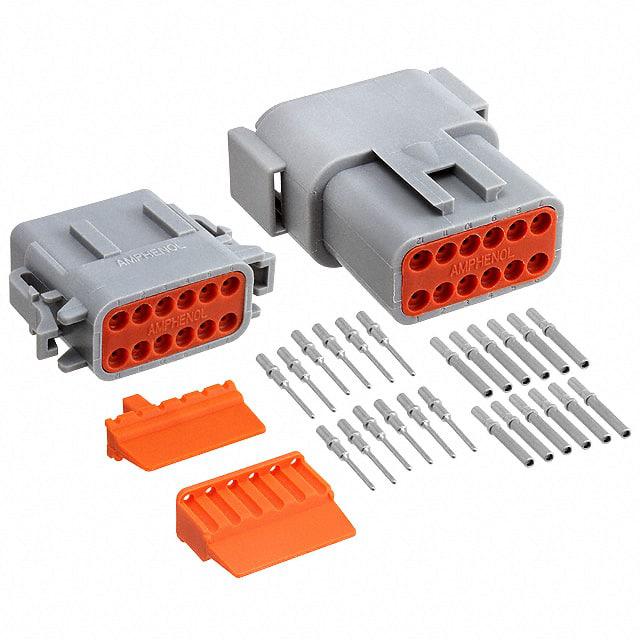

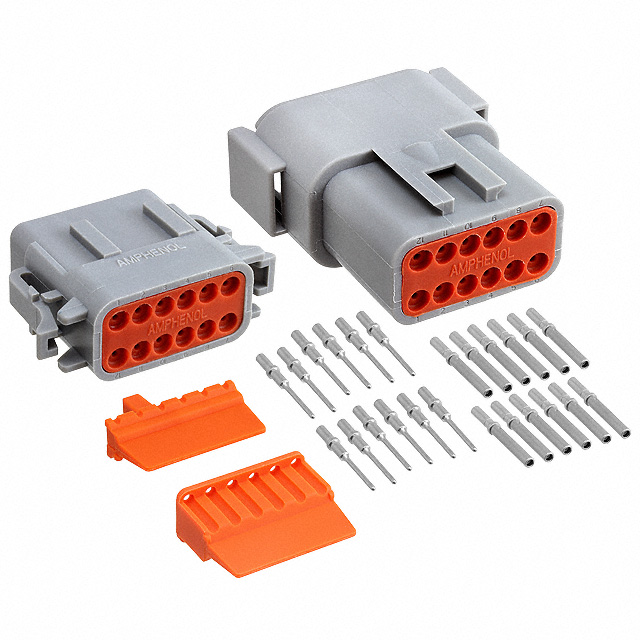

AMPHENOL 矩形连接器 - 自由悬挂/面板安装 ATM12PS-CKIT

ATM12PS-CKIT概述

    # ATM Series™ and ATMH Series™ Heavy-Duty Connectors

    产品简介


    Amphenol Sine Systems 的 ATM 系列和 ATMH 系列多引脚重型连接器是专为严苛环境下使用的高性能、经济高效的产品。这些连接器适用于小尺寸 AWG 应用,同时保持了原有 AT 系列的优点。ATM 系列连接器提供从 2 到 12 个引脚的不同配置,而 ATMH 系列则特别针对更高温度的应用场景进行了优化。
    主要功能与应用领域
    - IP67/IP68/IP69K 防护等级:适用于各种恶劣环境。
    - 高电流承载能力:最高可达到 7.5A,适应多种应用场景。
    - 广泛的应用领域:包括海洋、重工业设备、农业机械、汽车及新能源等领域。

    技术参数


    ATM 系列
    - 针脚数量:2, 3, 4, 6, 8, 12 个引脚。
    - 电流承载能力:7.5A(额定电流下)。
    - 工作温度范围:-55°C 至 +125°C。
    - 绝缘强度:≥1500V。
    - 防水防尘等级:IP67(结合状态)。
    - 抗震抗冲击能力:在极端条件下仍能保持电气和机械稳定性。
    - 耐热冲击:在 -55°C 至 +125°C 温度范围内进行 10 次循环测试无损伤。
    - 接触电阻:对于固体接触的压降不超过 60mV(20AWG 导线),对于冲压成型接触的压降不超过 100mV(7.5A 测试电流)。
    ATMH 系列
    - 针脚数量:2, 4 个引脚。
    - 电流承载能力:7.5A(额定电流下)。
    - 工作温度范围:-55°C 至 +150°C。
    - 绝缘强度:≥1500V。
    - 防水防尘等级:IP68(结合状态,水下 1 米持续 24 小时)和 IP69K(结合状态)。
    - 抗震抗冲击能力:在极端条件下仍能保持电气和机械稳定性。
    - 耐热冲击:在 -55°C 至 +125°C 温度范围内进行 10 次循环测试无损伤。
    - 接触电阻:对于固体接触的压降不超过 60mV(20AWG 导线),对于冲压成型接触的压降不超过 100mV(7.5A 测试电流)。

    产品特点和优势


    ATM 和 ATMH 系列连接器具有以下显著特点和优势:
    - 高性能设计:无论是 ATM 还是 ATMH 系列,都经过严格的设计和测试,确保在恶劣环境下的稳定运行。
    - 易安装:所有 ATMH 系列插头和插座均配备集成的未座终端位置保障锁,便于用户安装。
    - 环保材料:采用耐用且具有优异紫外线稳定性的热塑性材料,同时符合 RoHS 规范。
    - 多功能性:可以与现有标准产品兼容,广泛应用于多个行业领域。
    - 高可靠性和安全性:经过多次跌落测试和振动测试,确保在各种条件下都能保持电气和机械连接的可靠性。

    应用案例和使用建议


    应用案例
    - 汽车行业:用于电池管理系统中的高压连接,满足高温要求。
    - 农业设备:用于发动机舱内的连接器,适应高温和恶劣环境。
    - 新能源领域:如风力发电设备中的电源和信号传输,需应对高湿度和盐雾环境。
    使用建议
    - 在安装前,确保所有的组件(包括插头、插座和终端位置保障锁)都已经正确安装并锁定。
    - 定期检查连接器的密封性,确保在极端环境下的防护性能。
    - 在高温应用环境中,优先选择 ATMH 系列以确保长期稳定运行。

    兼容性和支持


    ATM 系列和 ATMH 系列连接器与 Amphenol Sine Systems 的其他标准产品完全兼容。Amphenol Sine Systems 提供全面的技术支持和售后服务,以确保客户能够充分利用这些连接器的优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中插头容易脱落 | 确保终端位置保障锁已经正确安装并锁定。 |
    | 接触电阻偏高 | 检查接触面是否清洁,并重新安装接触件。 |
    | 在极端环境下无法保持密封性 | 检查密封圈是否有损坏,并及时更换新的密封圈。 |

    总结和推荐


    总体而言,ATM 和 ATMH 系列连接器凭借其高电流承载能力、广泛的适用温度范围以及出色的防护性能,在多种应用场景中表现卓越。尤其是 ATMH 系列,专门针对高温应用进行了优化,非常适合于“引擎盖下”的应用场景。因此,强烈推荐在需要高性能、高可靠性连接器的项目中使用这些产品。如果您有任何疑问或需要进一步的帮助,请随时联系我们的客户服务团队。
    联系方式
    - 电话:+1 800 394 7732
    - 电子邮件:csr@amphenol-sine.com
    网址:[www.amphenol-sine.com](http://www.amphenol-sine.com)
    本报告由 Amphenol Sine Systems 编制,旨在为您提供有关 ATM 系列和 ATMH 系列连接器的详细信息和技术参数。版权所有 © 2023 Amphenol Sine Systems Corporation。

ATM12PS-CKIT参数

参数
颜色 灰色
间距 -
排数 2
类型 Latch Lock,Plug and Receptacle
触头镀层厚度 -
电缆端接 压接
线规 16-22 AWG
触头镀层 -
针脚数 12pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ATM12PS-CKIT厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ATM12PS-CKIT数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 AMPHENOL ATM12PS-CKIT ATM12PS-CKIT数据手册

ATM12PS-CKIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
