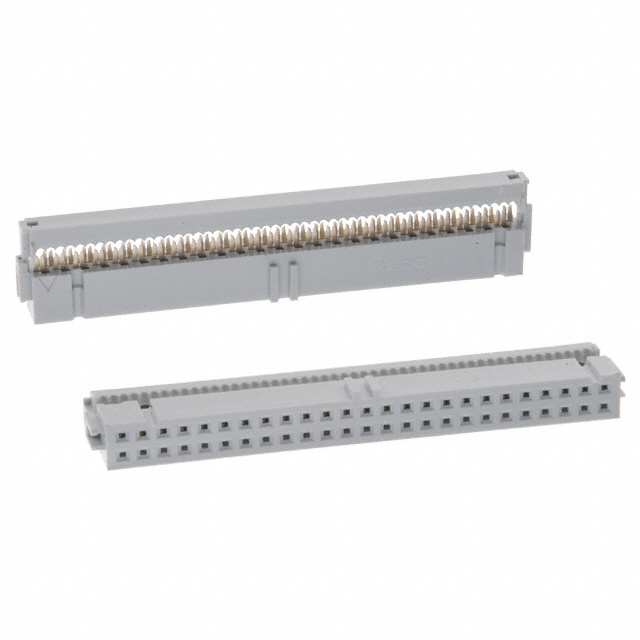

71600-150LF

厂牌: AMPHENOL
产品描述: 28-30 AWG Receptacle 2.54mm 2 50pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 18E1-71600-150LF
供应商: 国内现货
标准整包数: 1
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 71600-150LF

71600-150LF概述

    Quickie III™ Connector:产品手册

    产品简介


    Quickie III™是一款绝缘穿刺连接器,专为低功率应用下的印刷电路板(PCB)到柔性扁平电缆(圆导体)的互连设计。此款连接器主要应用于电信、计算机、工业自动化和消费电子等各个领域,以实现高效、可靠的数据传输和电力分配。

    技术参数


    - 连接器额定电流:1.0安培直流(DC)
    - 接触电阻:初始值不超过12毫欧姆,暴露于环境后不超过15毫欧姆
    - 低电平电路电阻:初始值不超过12毫欧姆,暴露于环境后不超过15毫欧姆
    - 绝缘电阻:初始值不小于50,000兆欧姆,暴露于湿度后不小于20,000兆欧姆
    - 介电耐压测试电压:海平面压力下为1000伏特交流电(RMS),海拔50,000英尺模拟下为450伏特交流电(RMS)
    - 机械特性
    - 电缆柔韧性:安装了防拉力装置的接线端子可承受100次电缆弯曲循环,每英寸电缆宽度的张力为2磅(0.029牛顿/毫米)
    - 电缆保持力:防拉力装置能承受每英寸电缆宽度均匀分布的10磅力(0.146牛顿/毫米)
    - 总插入力:具体见表I
    - 单个接触分离力:不小于15克
    - 环境条件
    - 湿度试验:96小时,湿度不低于90%,温度40℃
    - 热冲击试验:1小时周期内从-65°C到+105°C
    - 高温寿命试验:温度85°C,持续250小时,电流通过所有触点
    - 氢硫化物暴露试验:48小时,温度40°C
    - 盐雾试验:48小时,盐溶液浓度5%

    产品特点和优势


    - 高效连接:通过穿刺方式快速完成PCB到电缆的连接,无需焊接或预制处理。
    - 高可靠性:具有优良的电气特性和机械特性,确保长期稳定工作。
    - 适用广泛:适用于多种环境条件,包括极端温度和湿度变化,保证系统正常运行。
    - 操作简便:无需特殊工具即可完成插拔操作,简化安装流程。

    应用案例和使用建议


    - 电信行业:用于移动基站和交换机之间的信号传输。
    - 计算机行业:在服务器主板与内存条之间建立可靠的电力和数据连接。
    - 工业自动化:机器人控制系统中的传感器与执行器连接。
    - 使用建议:在高温、高湿环境中使用时需注意定期检查电缆弯曲部分,防止损坏;在低温环境下要避免电缆脆裂风险。

    兼容性和支持


    - 兼容性:与同系列其他型号产品高度兼容,便于扩展和升级。
    - 支持和服务:制造商提供详细的技术文档和专业的技术支持服务,确保客户能够顺利完成安装和维护。

    常见问题与解决方案


    1. 接触电阻过高:检查接触面是否清洁,重新装配连接器。
    2. 插拔困难:检查是否有异物阻碍,适当润滑接触点。
    3. 高温工作异常:确认是否符合规定的最高温度范围,必要时增加散热措施。

    总结和推荐


    Quickie III™凭借其出色的电气性能、优异的机械特性和广泛的环境适应性,在多个应用领域展现出卓越的表现。强烈推荐在需要高效、可靠连接的场合使用此款连接器。

71600-150LF参数

参数
针脚数 50pin
触头镀层厚度 760nm
间距 2.54mm
颜色 灰色
排数 2
触头镀层
类型 Receptacle
电缆端接 IDC
线规 28-30 AWG
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

71600-150LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

71600-150LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 AMPHENOL 71600-150LF 71600-150LF数据手册

71600-150LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
