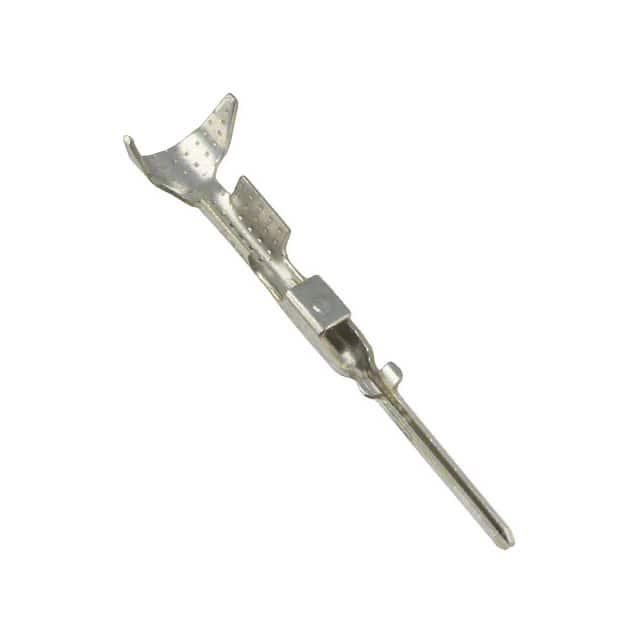

75653-002LF

产品分类: 矩形连接器 - 触头
厂牌: AMPHENOL
产品描述: Connector Headers and PCB Receptacles 2.54μm 锡 22-26 AWG 导线安装 3.53mm(高度)
供应商型号: N-75653-002LF
供应商: 云汉优选
标准整包数: 8000
AMPHENOL 矩形连接器 - 触头 75653-002LF

75653-002LF概述


    产品简介


    Amphenol的PV® Wire-to-Board和Wire-to-Wire连接系统是一种灵活且模块化的解决方案,适用于需要高密度、高性能电气和机械特性的板对板、板对线和线对线应用。该系统采用了独特的双金属PV®插座接触器、铍铜弹簧和镀金接触插头,确保了在恶劣环境下的可靠性和持久耐用性。它广泛应用于汽车、工业、消费、数据处理、医疗仪器和自动化等领域。

    技术参数


    - 材料
    - 接触材料:PV®线端子为黄铜体和铍铜弹簧,PCB端子为磷青铜
    - 电镀材料:PV®线端子为镍上镀金或无铅纯锡,PCB端子为镍上镀金或GXT®(钯镍合金上镀金)或无铅纯锡
    - 外壳材料:MINI-LATCH外壳为改性聚苯醚(UL94V-0),带屏蔽的PCB端子为玻璃填充尼龙(UL94V-0)

    - 认证
    - UL E66906, CSA LR46923

    - 规范
    - 产品型号:BUS-12-067(PV®和MINI-LATCH线端子),BUS-12-075(带屏蔽的PCB端子)
    - 应用图样:TA-75, TA-146, TA-531
    - 电气性能
    - 单路电流容量:3.0A(32AWG线),更高规格线允许更多
    - 耐压:1000VRMS
    - 绝缘电阻(线端子):>10000MΩ
    - 接触电阻(LLCR,线端子):<2mΩ
    - 配合力(单个接触点最大):
    - 高力弹簧:450g
    - 超高力弹簧:1100g
    - 分离力(单个接触点最小):
    - 高力弹簧:75g
    - 超高力弹簧:175g
    - 持久性:1000次配合循环
    - 工作温度范围:-40°C至+105°C

    产品特点和优势


    - 耐久性强:采用双金属PV®插座接触器,能够承受高达1000次配合循环。
    - 高接触力:铍铜弹簧确保接触界面的高正常力。
    - 防错配设计:键控MINI-LATCH外壳提供防错配保护。
    - 可靠的气密连接:黄铜接触体确保可靠、气密的压接终止。
    - 定制化插入和拔出力:提供三种不同的弹簧压力选择,满足特定应用需求。
    - 环保:所有零件均为RoHS合规且无铅,符合环境、健康和安全要求。

    应用案例和使用建议


    - 应用案例:
    - 在电动汽车电池管理系统中,PV®连接器可以用于高压线束连接,确保稳定的电气连接和安全操作。
    - 在工业自动化领域,这些连接器可用于传感器与控制系统的连接,保障数据传输的可靠性。
    - 使用建议:
    - 在使用过程中,注意选择合适的弹簧压力以满足特定应用需求。
    - 确保正确的装配方式和环境条件,以发挥最佳性能。
    - 定期检查连接状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性:该系统与标准的MINI-LATCH外壳兼容,可与不同类型的电缆和线束相匹配。
    - 支持和服务:Amphenol提供了详细的技术文档和工具,以确保安装和维护过程顺利进行。客户可以通过官方渠道获得技术支持和售后服务。

    常见问题与解决方案


    - 问题1:连接器在高湿度环境下出现故障。
    - 解决方案:确认连接器是否完全密封,并确保正确的装配方式。如果仍然存在问题,建议更换为具有更高防护等级的产品。

    - 问题2:接触电阻过高。
    - 解决方案:检查是否有松动或损坏的接触点,并重新压接或更换相关部件。

    总结和推荐


    Amphenol的PV® Wire-to-Board和Wire-to-Wire连接系统是一款高性能、可靠且灵活的解决方案,适用于多种苛刻的应用环境。它的高接触力、耐久性和防错配设计使其成为市场上的一大亮点。推荐使用此连接系统,特别是对于那些对电气和机械性能有高要求的应用场合。无论是工业自动化还是汽车领域,这款连接器都能展现出卓越的表现。

75653-002LF参数

参数
触头镀层
触头端接 -
触头镀层厚度 2.54μm
类型 Connector Headers and PCB Receptacles
线规 22-26 AWG
长*宽*高 3.53mm(高度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

75653-002LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

75653-002LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 触头 AMPHENOL 75653-002LF 75653-002LF数据手册

75653-002LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.07 ¥ 0.5947
16000+ $ 0.067 ¥ 0.5691
库存: 24000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 4757.6
