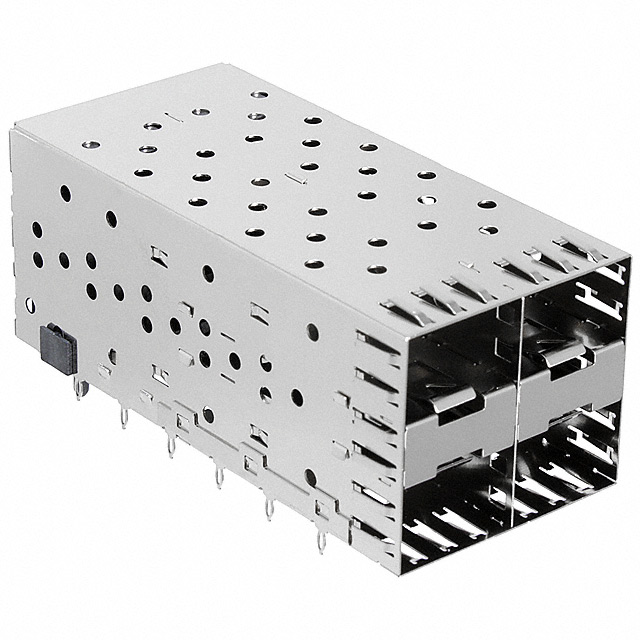

UE78-B2127-00321

产品分类: 插接式连接器 - 配件
厂牌: AMPHENOL
产品描述: CONN SFP RCPT W/CAGE 2X2 R/A
供应商型号: UE78-B2127-00321-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 插接式连接器 - 配件 UE78-B2127-00321

UE78-B2127-00321概述

    SFP 2xN 产品技术手册

    产品简介


    Amphenol公司的SFP互连系统是一种嵌入金属壳体的20位连接器,适用于主机印刷电路板(PCB)。其堆叠式SFP组合产品符合高达6Gbps的数据传输速率要求。这些连接器能够容纳多个符合INF-8074i标准的光收发模块,支持收发功能,提供低成本、紧凑且灵活的格式。这种连接器采用两片式结构,增强了光收发模块的接触,具备插装式和焊装式两种版本。长针和短针可根据客户需求进行定制。堆叠式版本(2xN)包含一个双排连接器和集成的双排连接器。

    技术参数


    - 基本特性
    - RoHS合规
    - 符合行业标准脚印
    - 符合EIA-364标准
    - 机械特性
    - 每个INF-8074i标准最多可容纳多个光收发模块
    - 可选择插装式针脚或焊接尾部(1x1外壳)
    - 耐用性:最少250次插拔周期
    - 电气特性
    - 支持热插拔
    - 工作电压:3.3V
    - 工作电流:0.5A
    - 差分阻抗:100Ω±10Ω
    - 介质击穿电压(DWV):300V AC
    - 绝缘电阻:最小1000MΩ
    - 接触电阻:最大70mΩ
    - 弹簧手指用于优异的EMI接地
    - 包装
    - 卷带封装:连接器或外壳
    - 托盘封装:所有尺寸的外壳
    - 散装封装:防尘盖
    - 材料
    - 外壳:铜合金基材,镍或锡镀层,光学级聚碳酸酯灯管,铝合金散热器,不锈钢散热夹,热塑性防尘盖,不锈钢EMI接地片
    - 连接器:铜合金接触件基材,接触面镀金,终端镀金或哑光锡,玻璃纤维增强型,无铅回流焊工艺兼容热塑性材料,UL94V-0级
    - 温度范围
    - 工作温度:-55°C至+85°C
    - 存储温度:-55°C至+105°C
    - 配置(行数×每行端口数)
    - 2x1, 2x2, 2x4, 2x5, 2x6, 2x8

    产品特点和优势


    1. 多功能性:支持多种光收发模块,适用于不同的应用场景。
    2. 可靠性高:耐用性达到至少250次插拔周期,满足长期稳定运行的需求。
    3. 兼容性强:符合行业标准,与多种设备兼容。
    4. 灵活性高:通过可选配的配件(如散热片、灯管、防尘盖)来适应不同需求。
    5. 易于维护:具备出色的EMI屏蔽性能,提供热插拔功能,便于维护和更换。

    应用案例和使用建议


    1. 数据中心:适用于数据中心的高速网络连接,支持大容量数据传输。
    2. 电信设备:用于电信设备中的信号传输,确保高可靠性和低延迟。
    3. 工业控制:应用于工业自动化控制系统中,保证高效、可靠的通信。

    使用建议:
    - 根据具体应用环境选择合适的配置,如根据工作温度选择合适的外壳材料。
    - 在高振动环境下使用时,考虑增加防松措施,以保持长期稳定连接。
    - 在需要散热的应用中,可以考虑加装散热片以提高散热效率。

    兼容性和支持


    - 兼容性:符合MSA协议INF-8074i标准,与大多数标准光收发模块兼容。
    - 支持:厂商提供详细的销售和技术支持,可咨询官方网站获取更多信息。

    常见问题与解决方案


    1. 问题:插拔过程中出现连接不稳定的情况
    - 解决方案:检查插头和插座是否有污物,清洁后重新插入。
    2. 问题:高温环境中信号传输质量下降
    - 解决方案:使用带有散热片的配置,增强散热效果。
    3. 问题:长时间使用后接触电阻增大
    - 解决方案:定期清洁接触区域,确保良好的电连接。

    总结和推荐


    SFP 2xN系列连接器以其高可靠性、多功能性和广泛的兼容性在多个领域具有明显的优势。特别是在数据中心、电信设备和工业控制等场景中表现出色。尽管价格较高,但其优越的性能和稳定的运行表现使其成为高端应用的理想选择。因此,强烈推荐此系列产品给需要高性能、高可靠性的应用场合。

UE78-B2127-00321参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

UE78-B2127-00321厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UE78-B2127-00321数据手册

厂牌 PDF简要描述 下载
AMPHENOL 插接式连接器 - 配件 AMPHENOL UE78-B2127-00321 UE78-B2127-00321数据手册

UE78-B2127-00321封装设计

查看详情并下载
Symbol
Footprint
3D Model
