61083-043402LF

厂牌: AMPHENOL
产品描述: 焊盘 800μm 2 40pin SMD,P=0.8mm 贴片安装 21.8mm(长度)*6mm(高度)
供应商型号: 61083-043402LF
供应商: 云汉优选
标准整包数: 700

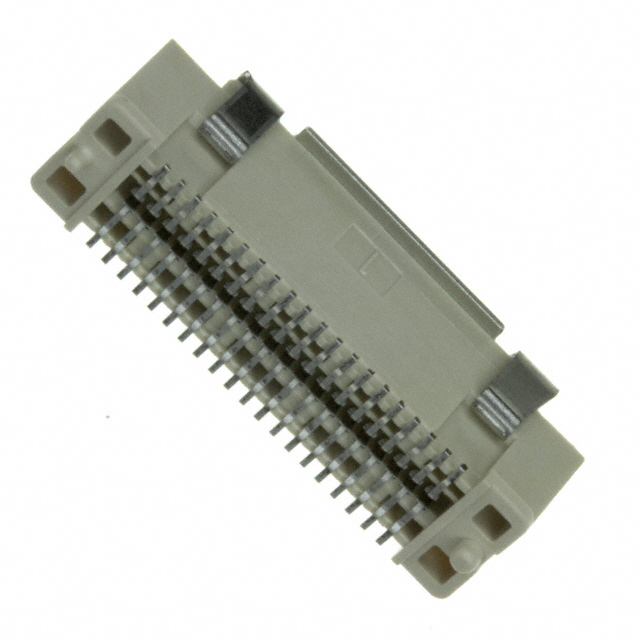

AMPHENOL 矩形连接器 - 板垫片/叠接器(板对板) 61083-043402LF

61083-043402LF概述

    Amphenol BergStak® 0.8mm Mezzanine Connector:灵活的高密度解决方案

    产品简介


    Amphenol的BergStak® 0.8mm是一款为高速和高密度并行板对板连接系统设计的灵活解决方案。该产品系列提供多达16种PCB堆叠高度和9种尺寸,最多可达200个位置。适用于多种市场和应用,如网络电话(IP Phone)、路由器、服务器、工业仪器、办公设备、销售终端、便携式工业终端及测试测量诊断系统。

    技术参数


    - 材料:插头:玻璃填充LCP,UL94V-0阻燃等级;接触基底金属:插座铜合金,高强度弹簧;插头黄铜;接触区域镀层:金或钯镍镀层(GXT);焊接区镀层:纯锡镀层。
    - 机械性能:耐久性:100次插拔循环;插拔力:最大接触力0.9N/接触;最小分离力0.1N/接触。
    - 电气性能:绝缘电阻:初始值≥1000MΩ,测试后≥100MΩ;电流承载能力:0.8A/接触;接触电阻:初始值≤30mΩ,测试后≤50mΩ;电压等级:100VAC;信号完整性:差分对、连接器及SMT焊盘的阻抗范围81至108Ω@50ps上升时间(10-90%),回波损耗≤10dB至5GHz,插入损耗<1.5dB至5GHz,NEXT(近端串扰)≤4.0% for a 50 ps edge (10-90%),FEXT(远端串扰)≤2.4% for a 50 ps edge (10-90%)。
    - 环境条件:温度范围:-40°C至+125°C;高温寿命:105°C±5°C下1000小时;湿度:相对湿度90-95%,持续96小时;混合流动气体等级:2a(30 GXT)。

    产品特点和优势


    - 高速传输能力:保证高达12Gb/s的数据传输速度。
    - 多样化规格:提供40至200位置,间距为20个位置,堆叠高度为5mm至20mm,间距为1mm。
    - 防止误配:独特的防反插设计,增加系统的可靠性。
    - 高密度集成:采用0.8mm双排接触点间距,节约PCB空间。
    - 环境友好:RoHS合规,无铅环保。
    - 多样化包装:可选管装或带状包装,适应不同组装需求。

    应用案例和使用建议


    - 应用场景:BergStak® 0.8mm广泛应用于路由器、服务器、工业控制等领域。它特别适合需要在紧凑空间内实现高密度连接的应用场合。
    - 使用建议:在设计阶段考虑不同型号的组合以满足特定的电气和机械要求。同时确保连接器安装在适当的位置,避免物理损坏。

    兼容性和支持


    - 兼容性:支持PCIe Gen 2/3和SAS 3.0标准,具有广泛的适用性。
    - 厂商支持:提供包括文档、技术支持在内的全面服务,确保客户顺利部署产品。

    常见问题与解决方案


    - 问题1:接触不良导致信号中断
    - 解决方法:检查插头和插座之间的清洁度,确保没有污染物,并重新进行连接。
    - 问题2:长时间使用后出现连接不稳定
    - 解决方法:更换磨损严重的部件或重新镀层接触面。

    总结和推荐


    综上所述,BergStak® 0.8mm凭借其高传输速率、高密度、可靠的设计及多样化的规格选择,成为适用于高密度并行板对板连接的理想选择。特别适合于对空间和性能有严格要求的应用领域。对于追求高性能和多功能性的工程师和制造商而言,这款产品无疑是一个极佳的选择。

61083-043402LF参数

参数
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
长*宽*高 21.8mm(长度)*6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

61083-043402LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

61083-043402LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 板垫片/叠接器(板对板) AMPHENOL 61083-043402LF 61083-043402LF数据手册

61083-043402LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
