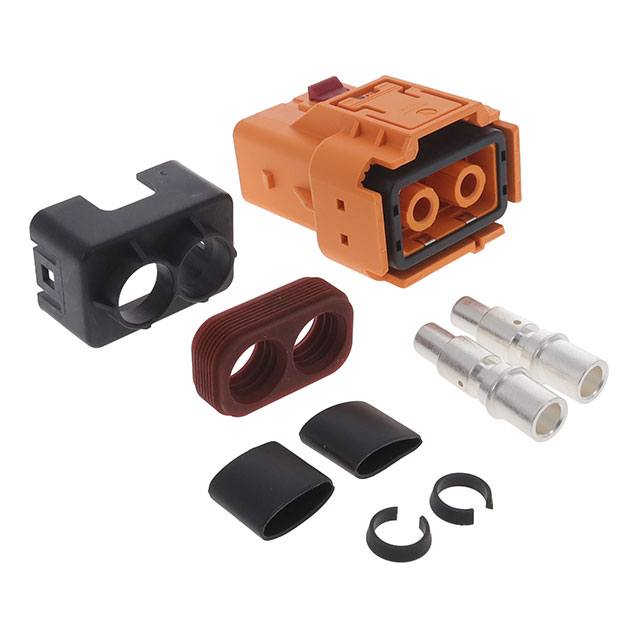

ELPA2Y2510

厂牌: AMPHENOL
产品描述: 4 AWG Latch Lock,Plug 16mm 1 2pin 橙色 压接 导线安装,自由悬挂,通孔安装
供应商型号: 3638453
供应商: 海外现货
标准整包数: 1
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 ELPA2Y2510

ELPA2Y2510概述


    产品简介


    本产品是一款专为高压和高电流应用设计的电力连接器,属于Amphenol工业系列的一部分。该连接器主要用于传输高达120安培的电流和600伏特的电压,具备防水等级IP67(对接状态),并配备HVIL(高压隔离装置)和EMI(电磁干扰)屏蔽功能。该产品广泛应用于工业自动化、电力系统、新能源汽车等领域,特别适合需要高度可靠和安全连接的应用场景。

    技术参数


    | 参数名称 | 描述 |

    | 电缆尺寸 | 16 mm²,25 mm² |
    | 推荐电缆外径范围 | 10.90 mm - 39.50 mm |
    | 接触点直径 | 5.7 mm (径向接触),#20 (HVIL接触) |
    | 测试电流 | 最大120安培/5安培 |
    | 工作电压 | 600V AC |
    | 工作温度范围 | -40°C 至 125°C |
    | 绝缘耐压 | 2500V AC |
    | 密封级别 | IP67 (对接状态) |
    | 耐久性 | 100次 (最小) |
    | 指示防护 | 是 |
    | HVIL选项 | 是 |
    | 盐雾测试 | 96小时 |

    产品特点和优势


    该电力连接器具备以下独特功能和优势:
    1. 高压隔离装置(HVIL):提供额外的安全保护,确保操作员的安全。
    2. 防水等级IP67:适用于户外和恶劣环境下的应用。
    3. 高电流传输能力:最大可传输120安培的电流,适合高功率应用。
    4. EMI屏蔽:有效减少电磁干扰,提高信号传输的稳定性。
    5. 耐久性强:至少可承受100次的插拔操作,寿命长。

    应用案例和使用建议


    该连接器已被成功应用于多个领域,如电动汽车充电站、工业机器人控制系统等。对于用户来说,以下是一些建议以充分发挥其效能:
    1. 正确选择电缆:根据应用需求,选择合适尺寸的电缆,确保连接器的最大电流和电压不会超出推荐范围。
    2. 保持清洁:定期清洁连接器端口,避免灰尘和杂质影响接触可靠性。
    3. 使用环境温度:确保工作环境温度在-40°C至125°C之间,超过此范围可能导致连接器损坏。
    4. 防水措施:在实际安装时,确保连接器接头处于密封状态,以满足IP67防水等级要求。

    兼容性和支持


    该连接器与其他标准的电缆和设备具有良好的兼容性。Amphenol公司提供全面的技术支持和维护服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    1. Q: 连接器无法正常导通怎么办?
    - A: 确认电缆尺寸是否匹配,检查是否有物理损伤,确认连接是否紧密。
    2. Q: 如何进行盐雾测试?
    - A: 参考产品手册中的测试方法,将连接器放入盐雾箱中进行96小时的盐雾测试。
    3. Q: 接触电阻过高如何处理?
    - A: 清洁接触点,确保无灰尘和氧化物,重新组装连接器。

    总结和推荐


    综上所述,这款电力连接器具备多项技术优势和适用场景,非常适合用于高电流、高可靠性的工业应用。考虑到其优异的性能、防水能力和广泛的兼容性,我们强烈推荐这一款产品给需要高可靠连接器的用户。

ELPA2Y2510参数

参数
触头镀层 -
触头镀层厚度 -
排数 1
针脚数 2pin
颜色 橙色
间距 16mm
电缆端接 压接
线规 4 AWG
类型 Latch Lock,Plug
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

ELPA2Y2510厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ELPA2Y2510数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 AMPHENOL ELPA2Y2510 ELPA2Y2510数据手册

ELPA2Y2510封装设计

查看详情并下载
Symbol
Footprint
3D Model
