61729-1010RLF

产品分类: USB/DVI/HDMI 连接器
厂牌: AMPHENOL
产品描述: USB-B (USB TYPE-B) USB 2.0 1 4 插头 水平安装,通孔安装
供应商型号: N-61729-1010RLF
供应商: 云汉优选
标准整包数: 500

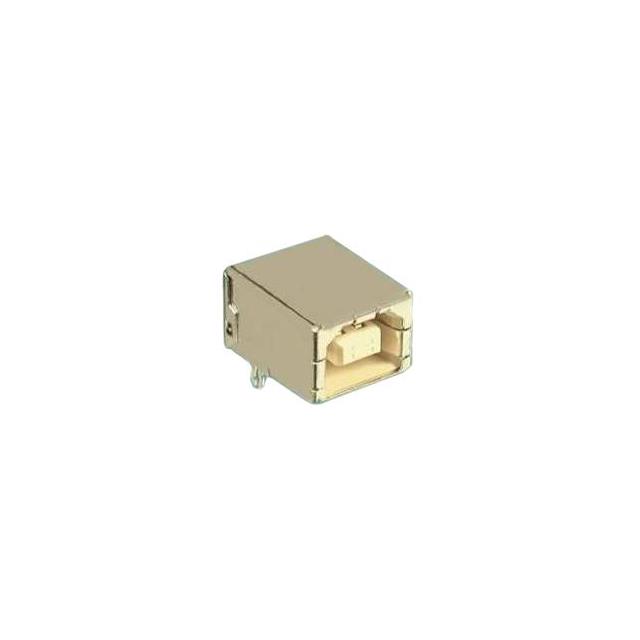

AMPHENOL USB/DVI/HDMI 连接器 61729-1010RLF

61729-1010RLF概述


    产品简介


    本产品是一款系列"B"的USB接口产品,包括直角插座(Series "B" Right Angle Receptacle)和插头(Series "B" Plug)。这些组件是用于计算机外设连接的关键部件,广泛应用于各种电子设备,如计算机、手机、移动存储设备等。

    技术参数


    1. 电气特性
    - 低级接触电阻(LLCR):最大30mΩ(测试标准:EIA 364-23)
    - 绝缘电阻:>1000兆欧姆,未接合和接合状态(测试标准:EIA 364-21)
    - 绝缘耐压强度:无弧光闪络、绝缘击穿或过度漏电流(测试标准:EIA 364-20)
    - 电流额定值:30°C最大温升(测试标准:BUS-03-601)
    - 电容:最大2pF(测试标准:EIA 364-30)
    2. 机械特性
    - 接合/分离力:接合<35N(7.87磅),分离>10N(2.25磅)(测试标准:EIA 364-13)
    - 接触保持力:轴向载荷>0.5磅(测试标准:EIA 364-29)
    3. 环境条件
    - 工作温度范围:-55°C至85°C
    - 耐热冲击:5个周期,每次30分钟(测试标准:EIA 364-32)
    - 高温寿命:250小时,85°C(测试标准:EIA 364-17)

    产品特点和优势


    - 高性能电气特性:本产品的电气性能通过了多项严格测试,确保低级接触电阻、高绝缘电阻和优秀的耐压强度,适用于需要稳定传输的数据接口。
    - 坚固耐用的机械结构:具备良好的接合和分离力,确保长时间使用下的可靠性。同时,接触保持力大于0.5磅,增强了连接稳定性。
    - 广泛的环境适应能力:工作温度范围宽广,能够应对各种恶劣环境,包括低温、高温等极端条件。
    - 符合行业标准:符合多项行业标准(如EIA 364、MIL-STD等),确保产品的质量和可靠性。

    应用案例和使用建议


    1. 计算机外设:本产品适用于各类计算机外设,如键盘、鼠标、打印机等,确保高效的数据传输。
    2. 移动设备充电:适用于手机、平板电脑等移动设备的充电和数据传输。
    3. 工业自动化:可用于工业控制系统,实现设备间的稳定通信。
    使用建议:
    - 确保连接时使用适当的接合力,避免过度用力造成损坏。
    - 在使用过程中注意保持环境干燥,防止水分进入造成短路。

    兼容性和支持


    - 本产品设计用于标准USB接口,可与各种标准USB设备兼容。
    - 厂商提供详细的技术支持和售后服务,确保用户在使用过程中遇到任何问题时都能得到及时的帮助。

    常见问题与解决方案


    1. 问题:接合/分离力不满足要求。
    - 解决方案:检查连接时是否施加了正确的力量,必要时可以调整连接角度或位置。
    2. 问题:接触电阻过高。
    - 解决方案:清洁接触面,确保没有灰尘或污垢影响接触性能。
    3. 问题:无法正常接合。
    - 解决方案:确认两个接口对齐正确,重新尝试接合。

    总结和推荐


    综合评估:
    该系列产品具有出色的电气和机械性能,能够满足严苛的工作环境要求。尤其在计算机外设、移动设备充电和工业自动化等领域表现优异。
    推荐:
    基于其卓越的性能和广泛的应用范围,强烈推荐使用该系列的USB产品。无论是家庭用户还是专业领域,都能找到适合的需求点。

61729-1010RLF参数

参数
类型 USB-B (USB TYPE-B)
公母头 插头
规格 USB 2.0
额定电压 -
端口数 1
触头数量 4
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

61729-1010RLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

61729-1010RLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 AMPHENOL 61729-1010RLF 61729-1010RLF数据手册

61729-1010RLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
