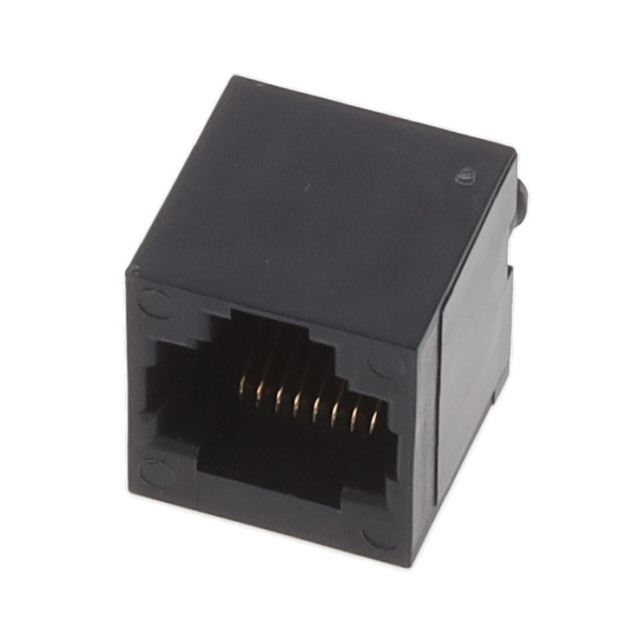

90598-006LF

产品分类: 模块化连接器 - 插孔
厂牌: AMPHENOL
产品描述: Jack 垂直 8p8c (RJ45, Ethernet) 1 通孔安装 17.78mm(长度)*16.38mm(高度)
供应商型号: 3727432
供应商: element14
标准整包数: 1
AMPHENOL 模块化连接器 - 插孔 90598-006LF

90598-006LF概述

    电子元器件产品技术手册解析

    产品简介


    FCI的模块化插座(Modular Jack Connectors)包括单端口和多端口解决方案,广泛应用于电信、数据通信、网络和家庭娱乐市场。这些模块化插座尤其适用于局域网(LAN)应用,特别是网络接口卡(NIC)。模块化插座支持Cat 3传输16 Mbps信号,主要用于电话、调制解调器和POS终端机;而Cat 5则支持100 Mbps信号,适用于交换机、路由器和集线器等。

    技术参数


    | 类别 | 参数 |

    | 材料 |
    • 外壳:玻璃填充、自熄性热塑性材料
    • 可燃性等级:UL94V-0
    • 针脚:铜合金
    • 电镀:金(Au)或GXT,厚度1.27微米(50µin)镍基
    |
    | 电气性能 |
    • 电流额定值:3A连续
    • 绝缘电阻:最小500 MΩ
    • 耐压:最小1500V
    |
    | 环境参数 | 操作温度范围:-65°C至125°C |
    | 机械性能 |
    • 针脚保持力:最小10N
    • 耐用性:250至2500次循环
    |

    产品特点和优势


    1. 设计灵活:提供直角或垂直安装选项,支持通孔安装或表面贴装(SMT)。
    2. 多性能类别:支持Cat 3、Cat 5及更高性能类别,最多8个位置,可全载或部分加载。
    3. 多端口选择:支持单端口到堆叠式多端口。
    4. 屏蔽选项:可选屏蔽或非屏蔽版本。
    5. 安装便捷:法兰式或无法兰式,倒锁扣选项。
    6. 高度定制化:标准或低轮廓版本,提供卡扣或钻石凸耳选项。

    应用案例和使用建议


    模块化插座广泛应用于网络设备如服务器、路由器、交换机,以及计算机及其外设如笔记本电脑、调制解调器等。此外,还适用于电信领域的PBX系统、传真机、电话线路安全系统等。对于办公室和家庭设备,如自动柜员机(ATM)、销售点终端机(POS)、售卖机和医疗分析设备等也有广泛应用。
    使用建议:
    1. 在高温环境下使用时,确保符合-65°C至125°C的操作温度范围。
    2. 针对高负载应用,优先选择高耐用性的型号以保证长期稳定运行。

    兼容性和支持


    该模块化插座符合美国联邦法规第47部分第68条的规定,适合连接公共交换设施。制造商提供多种型号,适应不同的安装需求。如有任何疑问或技术支持需求,可联系FCI官方邮箱Communications@fci.com或访问官网www.fci.com获取更多详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座无法正常工作 | 检查插头与插座的接触是否良好,确认针脚无弯曲。 |
    | 插入拔出力过大 | 检查是否选择了适当的插入力版本,确认是否正确安装。 |
    | 插座过热 | 检查是否超出了操作温度范围,确保正确散热。 |

    总结和推荐


    FCI的模块化插座凭借其高度灵活性、多性能类别支持以及广泛的适用性,在各类网络和电信设备中具有明显优势。通过严格的测试和认证,这些插座能够在极端环境下稳定工作,为用户提供可靠的连接解决方案。强烈推荐在需要高性能连接器的应用场景中使用FCI的模块化插座。

90598-006LF参数

参数
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 垂直
端口数 1
长*宽*高 17.78mm(长度)*16.38mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

90598-006LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

90598-006LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 插孔 AMPHENOL 90598-006LF 90598-006LF数据手册

90598-006LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.363
10+ ¥ 4.725
108+ ¥ 4.263
504+ ¥ 3.969
1008+ ¥ 3.5175
2520+ ¥ 3.2235
库存: 335
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 47.25
