10-737408-138

产品分类: 端子 - 专用端子
厂牌: AMPHENOL
产品描述:
供应商型号: 2575304
供应商: element14
标准整包数: 1

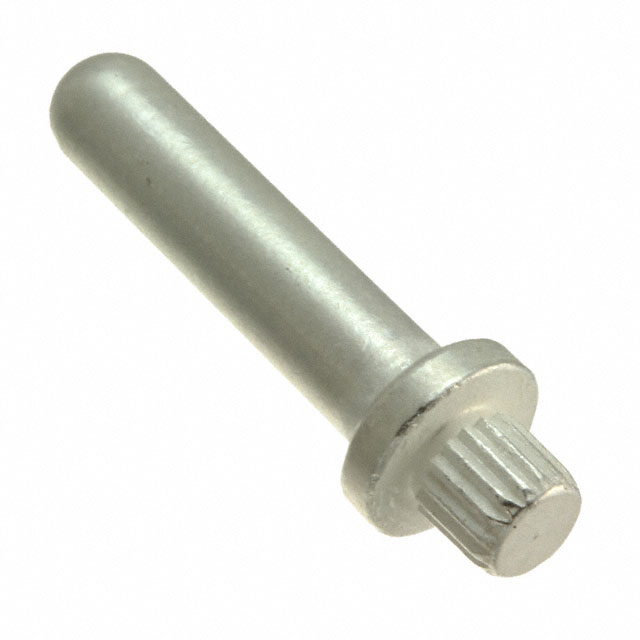

AMPHENOL 端子 - 专用端子 10-737408-138

10-737408-138概述

    Amphenol® RADSOK® SMT RADSERT™ 技术手册

    产品简介


    Amphenol® 的 RADSOK® SMT RADSERT™ 是一种高电流/高功率的板对板互连解决方案,适用于嵌入式应用。它通过采用独特的 RADSOK® 插座设计,在小封装内实现高功率传输。RADSERT™ 能够高效地将电源从嵌入式卡片或悬挂在板上的汇流排传输到电路板,特别适合需要高可靠性连接的应用场合。

    技术参数


    - 电流能力:最高可达 200A(具体电流能力取决于尺寸,例如 2.4mm (35A),3.0mm (60A),3.6mm (70A),5.7mm (120A),8.0mm (200A))
    - 安装方式:SMT、波峰焊或压配合
    - 兼容引脚长度:从 20.5mm 至定制长度
    - 电气特性:RoHS 合规
    - 工作环境:标准表面贴装工艺,适应不同高度的板对板应用
    - 耐受性:能承受多种插拔位置及盲插应用

    产品特点和优势


    - 高效电流传输:在紧凑空间内提供高效的电流传输。
    - 多点接触:RADSOK® R4 插座设计确保多个接触点,增强连接稳定性。
    - 灵活配置:支持定制尺寸和高度调整,满足特定应用需求。
    - 易于安装:无需特殊压接工具,也无螺纹紧固件要求。
    - 快速通过率:适合大批量生产,提高生产效率。
    - 高可靠性和兼容性:符合 RoHS 标准,可与现有 PCB 生产流程无缝对接。

    应用案例和使用建议


    - 嵌入式系统:RADSERT™ 可用于工业控制设备、数据中心服务器、通信基站等设备的高电流互连。
    - 电力分配:可作为大功率设备与印刷电路板之间的接口,如电动汽车充电桩、风力发电系统的电控单元。
    - 设计建议:考虑到 RADSERT™ 的盲插应用特性,建议在设计时预留足够的空间以确保盲插过程的安全性。

    兼容性和支持


    - 兼容性:支持标准表面贴装工艺,与各种 PCB 设计兼容。
    - 支持服务:提供全球范围内的技术支持,包括定制化解决方案,详情请联系当地销售办事处。

    常见问题与解决方案


    1. 如何正确选择 RADSERT™ 尺寸?
    - 确认所需的电流值,并根据 RADSERT™ 规格表选择合适的直径。
    2. 无法实现盲插怎么办?
    - 检查是否遵循正确的安装指南,确保连接器与 PCB 之间没有异物阻碍。
    3. 长时间使用后出现接触不良怎么办?
    - 定期检查并清洁连接器接触面,避免尘埃和腐蚀影响。

    总结和推荐


    综上所述,Amphenol® 的 RADSOK® SMT RADSERT™ 是一款高效、可靠且易于使用的高电流/高功率板对板互连解决方案。它的紧凑设计、多功能性和灵活性使其成为各种嵌入式应用的理想选择。如果您的项目需要高电流传输并且希望简化生产和维护过程,强烈推荐使用 RADSOK® SMT RADSERT™。

10-737408-138参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

10-737408-138厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

10-737408-138数据手册

厂牌 PDF简要描述 下载
AMPHENOL 端子 - 专用端子 AMPHENOL 10-737408-138 10-737408-138数据手册

10-737408-138封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.548
10+ ¥ 14.133
200+ ¥ 12.4845
1000+ ¥ 11.4975
库存: 134
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.54
