首页  >  产品百科  >  87520-3S10BPLF

87520-3S10BPLF

产品分类: USB/DVI/HDMI 连接器
厂牌: AMPHENOL
产品描述: USB-A (USB TYPE-A) USB 2.0 1 4 插头 水平安装,通孔安装
供应商型号: F-87520-3S10BPLF
供应商: 海外现货
标准整包数: 42

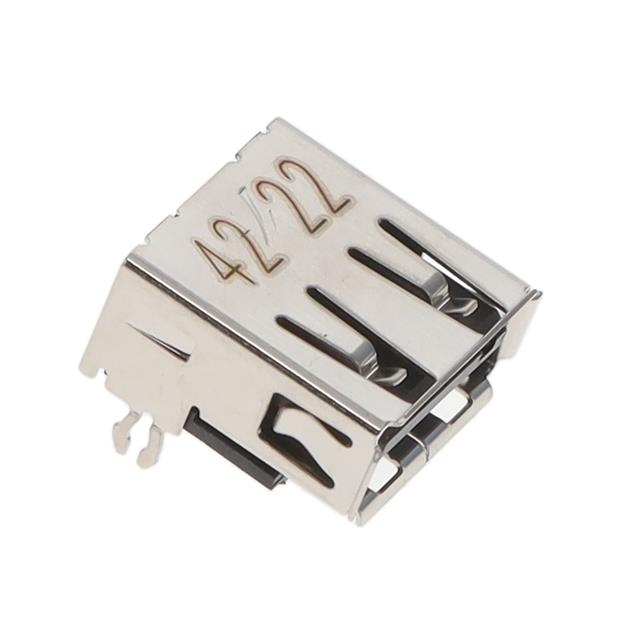

AMPHENOL USB/DVI/HDMI 连接器 87520-3S10BPLF

87520-3S10BPLF概述

    电子元器件产品技术手册:FCI USB连接器

    产品简介


    FCI Electronics生产的USB连接器系列产品包括多种类型的单层和双层插槽插座,适用于计算机外围设备的连接。这些连接器采用标准的“系列A”设计,提供各种配置选项,如带传感器针的型号、表面贴装和通孔安装版本等。这些USB连接器广泛应用于个人电脑、外部硬盘驱动器、键盘和其他需要高速数据传输的设备中。

    技术参数


    - 低电平接触电阻(LLCR):最大值为30毫欧姆。
    - 绝缘电阻:>1000兆欧,无论是接合还是未接合状态。
    - 耐电压:750伏交流电,在海平面条件下无电弧击穿现象。
    - 电流容量:不同系列的连接器在不同电流下的温度升高限值分别为:系列87520/87583/74552/74626系列:每接触点3安培,所有接触点串联时1安培;系列73725系列:每接触点2.5安培;其他USB系列:每接触点1.5安培。
    - 电容:最大值为2皮法,测试频率为1千赫兹。
    - 机械性能:接合/拆卸力小于35牛顿,拆卸力大于10牛顿;接触保持力大于0.5磅。
    - 环境条件:能承受-55°C至85°C的工作温度范围。
    - 耐久性:连续循环次数为1500次。

    产品特点和优势


    FCI USB连接器采用了先进的磷青铜材料,确保了高导电性和良好的耐磨性。其独特的多层设计提供了出色的EMI屏蔽效果,能够有效减少电磁干扰。此外,该连接器具有优秀的防潮和耐热性能,能够在严苛环境下长期稳定工作。通过精确的设计和严格的质量控制,这些连接器能够提供卓越的可靠性。

    应用案例和使用建议


    - 应用案例:这些连接器广泛应用于个人电脑、外部硬盘驱动器、键盘等设备中。例如,在一款高端笔记本电脑中,FCI USB连接器被用于实现与外设设备的高效、稳定的连接。
    - 使用建议:为了确保最佳性能和延长使用寿命,在安装过程中要特别注意正确的焊锡工艺和连接方法。建议进行定期检查和清洁,以防止灰尘和杂质积累导致接触不良。

    兼容性和支持


    这些连接器符合RoHS标准,是无铅且环保的。FCI Electronics提供了全面的技术支持和维护服务,包括产品保修、故障诊断和维修等,确保客户能够无忧使用。

    常见问题与解决方案


    - 问题一:接触不良。
    - 解决方案:重新焊接连接器并确保焊锡充分填充。如果问题依旧,可能需要更换新的连接器。
    - 问题二:电容超标。
    - 解决方案:检查连接器的电气参数,确保所有接触点正确接线。必要时,可联系技术支持进行专业指导。
    - 问题三:耐温性不足。
    - 解决方案:选择更高耐温等级的连接器型号,或者在高温环境中采取额外的散热措施。

    总结和推荐


    总体而言,FCI USB连接器以其优良的电气性能、坚固耐用的机械结构和广泛的适用性,成为众多高性能设备的理想选择。对于需要在复杂环境中工作的系统来说,这些连接器无疑是一个可靠且高效的选择。我们强烈推荐使用FCI USB连接器来满足您对高速、高稳定性数据传输的需求。

87520-3S10BPLF参数

参数
额定电压 -
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 2.0
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 管装

87520-3S10BPLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

87520-3S10BPLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 AMPHENOL 87520-3S10BPLF 87520-3S10BPLF数据手册

87520-3S10BPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
84+ $ 0.6714 ¥ 5.6871
126+ $ 0.6654 ¥ 5.6359
库存: 3906
起订量: 84 增量: 42
交货地:
最小起订量为:84
合计: ¥ 477.71
