首页  >  产品百科  >  USB3FTV7SANF059

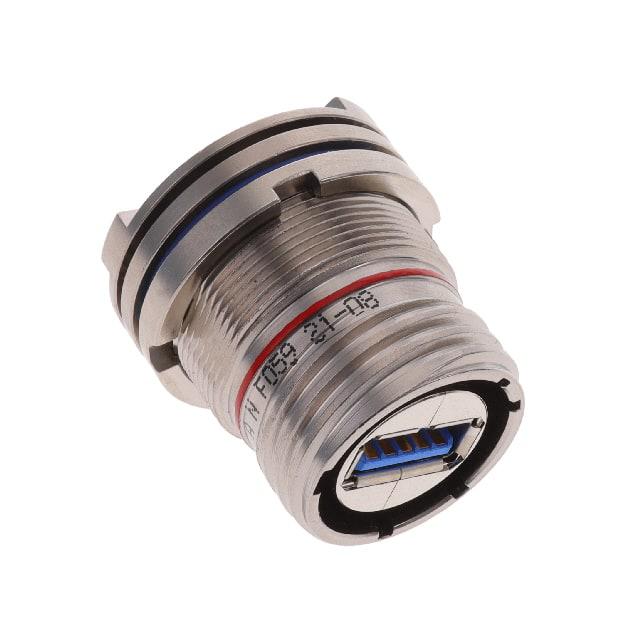

USB3FTV7SANF059

产品分类: USB/DVI/HDMI 连接器
厂牌: AMPHENOL
产品描述: USB-A (USB TYPE-A) USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0)) 1 9 插头 通孔安装,隔板安装,面板安装
供应商型号: 10B-3798610-4
供应商: 国内现货
标准整包数: 1
AMPHENOL USB/DVI/HDMI 连接器 USB3FTV7SANF059

USB3FTV7SANF059概述

    高品质USB3.0 Field连接系统技术手册

    产品简介


    USB3.0 Field连接系统是由Amphenol公司设计的一款专为严苛环境下数据传输而生的产品。这类连接系统适用于多种工业和军事应用场合,如嵌入式计算机、恶劣环境下的数据采集与传输、铁路运输系统、战场通信系统以及海军系统。该系统提供了高可靠的USB3.0数据传输,确保在各种恶劣条件下稳定运作。

    技术参数


    - USB规格:符合USB3.0标准
    - 数据传输速率:最高可达5Gb/s(高速USB)
    - 接口类型:USB-A
    - 防护等级:IP68(防水防尘),可承受临时浸没
    - 温度范围:-40°C到+85°C
    - 振动测试:10-500Hz,10g,三轴,无大于1微秒的中断
    - 冲击测试:IK06,重量250g,从40cm高度自由落下
    - 湿度测试:连续21天,43°C,98%相对湿度
    - 盐雾测试:镍涂层48小时,橄榄色镉涂层超过500小时,青铜壳超过500小时
    - 阻燃等级:UL94 V0和NF F 16 101&16 102
    - 机械编码:两个极化可能性(插座插件旋转)

    产品特点和优势


    - 防水防尘:采用IP68等级密封,适用于极端环境。
    - 高可靠性:设计用于应对振动、冲击及拖拽。
    - 易于安装:无需现场接线和工具,简化安装过程。
    - 电磁干扰保护:改进后的EMI保护能力确保数据传输稳定性。
    - 高强度材料:外壳由铝制,提供多种表面处理方式(如橄榄绿色镉涂层或镍涂层)。

    应用案例和使用建议


    - 铁路系统:适合用于机车内部的数据传输,保证通信系统的可靠运行。
    - 战场通信:在户外条件下,为战场设备提供稳固的数据链接。
    - 海军系统:在海水中长期工作的设备也能保证数据传输的稳定性。
    使用建议:
    - 在PC到外设的应用中,推荐使用直连(Straight)电缆。
    - 在PC到PC的应用中,推荐使用交叉(Cross)电缆。

    兼容性和支持


    USB3.0 Field连接系统可以兼容大多数品牌的USB3.0电缆,且提供了详细的组装指南。制造商提供了包括蓝色密封在内的全面支持,确保产品能在各种环境中正常工作。

    常见问题与解决方案


    1. 问:如何进行电缆与连接器的连接?
    答:首先将USB3电缆插入金属后壳,然后插入带有护套的USB3-A插头,最后通过旋转极化实现编码。
    2. 问:在高振动环境中使用时需要注意什么?
    答:请确保连接器按照NAS 1599标准进行振动测试,并遵循厂家建议的操作和安装步骤。

    总结和推荐


    USB3.0 Field连接系统是一款高度可靠的连接解决方案,特别适合在严苛环境下使用。它不仅具备出色的防护性能,还提供了便捷的安装方式和广泛的兼容性。无论是工业自动化、军事装备还是船舶导航,它都能发挥出卓越的表现。因此,强烈推荐这一款产品给所有需要在复杂环境中保持数据传输稳定性的用户。

USB3FTV7SANF059参数

参数
端口数 1
触头数量 9
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 3.2 Gen 1 (USB 3.1 Gen 1, Superspeed (USB 3.0))
额定电压 -
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

USB3FTV7SANF059厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

USB3FTV7SANF059数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 AMPHENOL USB3FTV7SANF059 USB3FTV7SANF059数据手册

USB3FTV7SANF059封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1601.1178
40+ ¥ 1568.9731
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1601.11
直接购买
加入购物车
