EC95F302W

产品分类: 温度传感器
厂牌: AMPHENOL
产品描述:
供应商型号: 1497080
供应商: 海外现货
标准整包数: 1

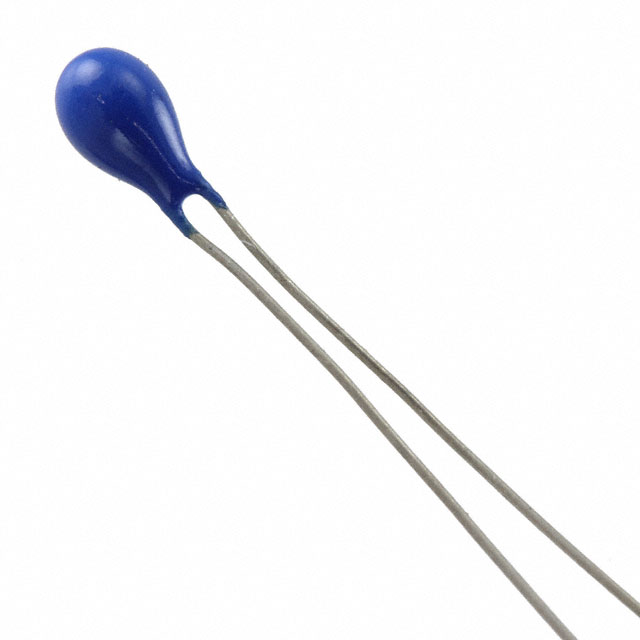

AMPHENOL 温度传感器 EC95F302W

EC95F302W概述

    95型环氧涂层可互换NTC热敏电阻技术手册

    1. 产品简介


    95型环氧涂层可互换NTC热敏电阻是一种高精度的固态温度传感器,广泛应用于温度测量、控制和补偿等领域。本产品具有高灵敏度、宽温度范围和高可靠性等特性,适用于-112°F至302°F(-80°C至150°C)的工作环境。具体型号包括DC95、EC95和TK95三种类型,每种型号的结构和性能略有不同,以满足不同的应用需求。

    2. 技术参数


    DC95型号
    - 描述: 环氧涂层可互换NTC热敏电阻芯片,带有裸露的镀锡铜导线。
    - 规格:
    - 直径: 0.012英寸 (0.3毫米)
    - 长度: 1.5英寸 (38.1毫米)
    - 标称直径: 0.095英寸 (2.4毫米)
    -

    技术参数

    :
    - 耗散常数: 静止空气: 1 mW/°C; 搅拌油: 8 mW/°C
    - 热时间常数: 静止空气: 10秒; 搅拌油: 1秒
    - 最大功率: 75毫瓦 (从77°F (25°C) 的100%到212°F (100°C) 的0%)
    EC95型号
    - 描述: 环氧涂层可互换NTC热敏电阻芯片,带有裸露的镀锡180合金导线。
    - 规格:
    - 直径: 0.008英寸 (0.20毫米)
    - 长度: 2.5英寸 (63.5毫米)
    - 标称直径: 0.095英寸 (2.4毫米)
    -

    技术参数

    :
    - 耗散常数: 静止空气: 1 mW/°C; 搅拌油: 8 mW/°C
    - 热时间常数: 静止空气: 10秒; 搅拌油: 1秒
    - 最大功率: 75毫瓦 (从77°F (25°C) 的100%到212°F (100°C) 的0%)
    TK95型号
    - 描述: 环氧涂层可互换NTC热敏电阻芯片,带有PTFE/PFA绝缘镍导线。
    - 规格:
    - 直径: 0.01英寸 (0.25毫米)
    - 最大长度: 0.27英寸 (7毫米)
    - 导线外径: 0.095英寸 (2.4毫米)
    -

    技术参数

    :
    - 耗散常数: 静止空气: 1.5 mW/°C; 搅拌油: 8 mW/°C
    - 热时间常数: 静止空气: 10秒; 搅拌油: 1秒
    - 最大功率: 75毫瓦 (从77°F (25°C) 的100%到212°F (100°C) 的0%)

    3. 产品特点和优势


    - 精度高: 固态温度传感器,互换性可达±0.18°F (±0.1°C),确保了高度精确的温度测量。
    - 宽温度范围: 可在-112°F至302°F(-80°C至150°C)之间工作。
    - 高灵敏度: 在77°F (25°C) 下的灵敏度大于-4%/°C。
    - 可靠性高: 高可靠性及稳定性的温度测量范围,适合于多种应用环境。
    - 定制化选项: 可根据客户需求提供其他电阻值、公差范围、替代导线或长度等。

    4. 应用案例和使用建议


    - 温度测量: 用于环境监测、工业过程控制等领域,如暖通空调系统、冰箱、烤箱等。
    - 温度补偿: 用于电子产品中,确保温度变化时系统稳定性。
    - 使用建议: 根据不同应用场景选择合适的型号。例如,在需要高精度测量的应用中,优先考虑DC95型号;在特殊环境下,选择TK95型号以提高耐高温能力。

    5. 兼容性和支持


    - 兼容性: 可与各类控制电路板兼容,适用于各种温度控制系统。
    - 支持: 厂商提供全面的技术支持和维护服务,确保客户在使用过程中获得及时的帮助。

    6. 常见问题与解决方案


    - 问题1: 为什么部分型号需添加后缀标识?
    - 解决方案: 为了符合RoHS标准,部分型号需添加特定后缀。如DC95F103VN为RoHS合规型号。
    - 问题2: 如何应对导线损坏?
    - 解决方案: 若导线受损,建议更换整个组件,以确保精度和可靠性。

    7. 总结和推荐


    总体而言,95型环氧涂层可互换NTC热敏电阻具有高精度、高可靠性、宽温度范围等特点,非常适合于温度测量、控制和补偿等应用。根据不同应用场景,可以选择不同型号的产品。在使用过程中,需注意环境条件和导线选择,以确保最佳效果。因此,强烈推荐使用该系列产品。

EC95F302W参数

参数
温度范围 -
温度阈值 -
精度 -
长*宽*高 63.5mm(长度)*2.4mm(宽度)
安装方式 自由悬挂
零件状态 在售
包装方式 散装

EC95F302W厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

EC95F302W数据手册

厂牌 PDF简要描述 下载
AMPHENOL 温度传感器 AMPHENOL EC95F302W EC95F302W数据手册

EC95F302W封装设计

查看详情并下载
Symbol
Footprint
3D Model
