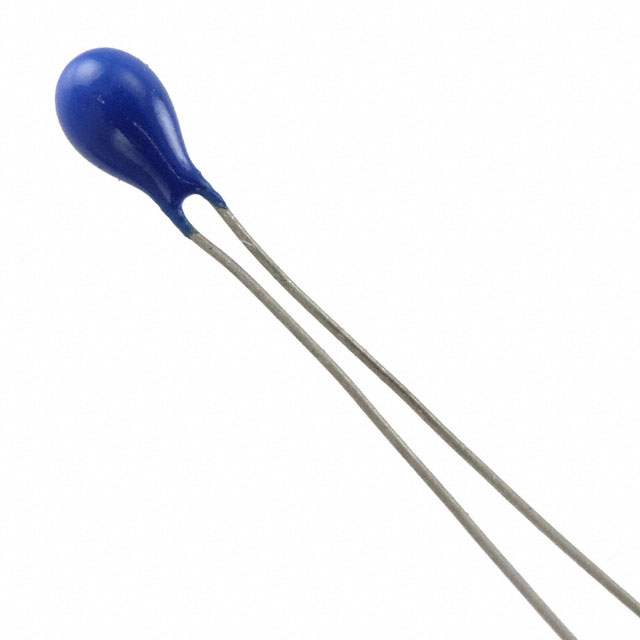

EC95G104VN

产品分类: 温度传感器
厂牌: AMPHENOL
产品描述: Thermistor NTC 100K Ohm 2-Pin Radial Bulk
供应商型号: 235-1479-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 温度传感器 EC95G104VN

EC95G104VN概述


    产品简介


    NTC Interchangeable Type 95 系列热敏电阻是精密固态温度传感器,适用于广泛的应用领域,如温度测量、控制和补偿。这些热敏电阻因其高精度、稳定性和可靠性而受到广泛关注。本系列包含三种不同类型的引线:DC95(裸露镀锡铜线)、EC95(裸露镀锡铜镍合金线)和TK95(PTFE/PFA绝缘铜镍合金线),以适应不同的安装需求。

    技术参数


    DC95 型号
    - 引线材料:裸露镀锡铜线,直径 0.3mm(0.012 英寸)
    - 长度:1.5 英寸(38.1 毫米)
    - 温度范围:-112°F 到 302°F(-80°C 到 150°C)
    - 最大功率:75 mW(77°F 时降额至 0%)
    - 温差常数:空气 1 mW/°C,油 8 mW/°C
    - 热时间常数:空气 10 秒,油 1 秒
    - 可选参数:1kΩ 至 100kΩ 电阻值,非标准 R-T 曲线,特殊传感器装配或外壳
    EC95 型号
    - 引线材料:裸露镀锡铜镍合金线,直径 0.2mm(0.008 英寸)
    - 长度:2.5 英寸(63.5 毫米)
    - 温度范围:-20°C 到 50°C(-4°F 到 122°F)
    - 最大功率:75 mW(77°F 时降额至 0%)
    - 温差常数:空气 1 mW/°C,油 8 mW/°C
    - 热时间常数:空气 10 秒,油 1 秒
    - 可选参数:1kΩ 至 100kΩ 电阻值,非标准 R-T 曲线,特殊传感器装配或外壳
    TK95 型号
    - 引线材料:PTFE/PFA 绝缘铜镍合金线,直径 0.25mm(0.01 英寸)
    - 长度:0.27 英寸(7 毫米)
    - 温度范围:0°C 到 70°C(32°F 到 158°F)
    - 最大功率:75 mW(77°F 时降额至 0%)
    - 温差常数:空气 1.5 mW/°C,油 8 mW/°C
    - 热时间常数:空气 10 秒,油 1 秒
    - 可选参数:1kΩ 至 100kΩ 电阻值,非标准 R-T 曲线,特殊传感器装配或外壳

    产品特点和优势


    NTC Interchangeable Type 95 系列热敏电阻具有多个显著的优势,例如:
    - 高精度和稳定性:通过精确度达 ±0.1°C 的温差测量能力,确保了在广泛的温度范围内(-80°C 至 150°C)的高度一致性和可靠性。
    - 高敏感度:在 25°C 时,温度灵敏度大于 -4%/°C,非常适合需要高精度温度测量的应用。
    - 机械强度和耐用性:树脂涂层提供良好的机械强度和耐溶剂性能,使其适用于恶劣环境。
    - 多种选项:根据需要选择不同的电阻值、引线材料和长度,提高了灵活性和适用性。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中用于温度监测。
    - 在医疗设备中用于体温测量和监控。
    - 在汽车行业中用于发动机温度监控。
    使用建议:
    - 为确保最佳性能,在安装过程中应避免对热敏电阻造成机械应力。
    - 在恶劣环境下使用时,可以选择带绝缘层的 TK95 型号以提高耐用性。
    - 使用过程中应注意不要超过最大功率限制,以免损坏热敏电阻。

    兼容性和支持


    这些热敏电阻与其他电子元件和设备高度兼容,可以方便地集成到现有系统中。厂商提供全面的技术支持,包括定制化解决方案和定期的维护服务,以确保客户能够充分利用这些产品的所有功能。

    常见问题与解决方案


    - 问题:如何检查热敏电阻是否正常工作?
    - 解决方案:可以使用万用表测量电阻值,并与技术手册中的标准值进行比较。如果偏差较大,则可能需要更换热敏电阻。
    - 问题:如何正确安装热敏电阻?
    - 解决方案:确保热敏电阻不受机械应力影响,且安装位置应便于接触被测物体并确保温度均匀。

    总结和推荐


    综上所述,NTC Interchangeable Type 95 系列热敏电阻以其高精度、高稳定性和多样化的特点,成为广泛应用的理想选择。无论是工业自动化、医疗设备还是汽车行业,这些热敏电阻都表现出色,提供了可靠且高效的温度测量解决方案。因此,强烈推荐使用此系列产品以满足您的各种温度测量需求。

EC95G104VN参数

参数
精度 -
温度范围 -
温度阈值 -
长*宽*高 63.5mm(长度)*2.4mm(宽度)
安装方式 自由悬挂
零件状态 在售
包装方式 散装

EC95G104VN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

EC95G104VN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 温度传感器 AMPHENOL EC95G104VN EC95G104VN数据手册

EC95G104VN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.106 ¥ 43.1457
5+ $ 4.3135 ¥ 36.4492
10+ $ 4.1332 ¥ 34.9252
25+ $ 3.7727 ¥ 31.5728
50+ $ 3.6313 ¥ 30.3891
100+ $ 3.5015 ¥ 29.3029
500+ $ 3.3652 ¥ 28.1624
库存: 1055
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.14
