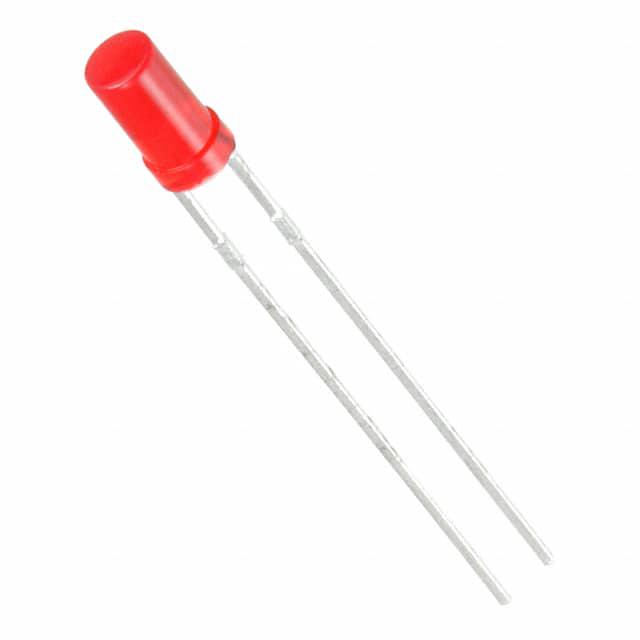

WP424SRDT

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 655nm 100° 1.85V 20mA 圆形,带平顶 扩散 红色 标准安装,通孔安装 3mm*3mm*6mm
供应商型号: M-WP424SRDT
供应商: Future
标准整包数: 1000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP424SRDT

WP424SRDT概述

    # 电子元器件产品技术手册

    产品简介


    WP424SRDT:超亮红色LED灯珠
    WP424SRDT是一款由Kingbright生产的超亮红色LED灯珠,采用GaAlAs材料制作而成。这种灯珠在光电领域有着广泛的应用,如状态指示器、照明、标识应用、装饰和娱乐照明以及商用及住宅建筑照明。

    技术参数


    以下是WP424SRDT的技术参数和关键指标:
    - 电流和电压
    - 正向电流(IF):最大30mA
    - 脉冲正向电流(IFM):最大155mA
    - 反向电压(VR):最大5V
    - 额定功率耗散(PD):最大75mW
    - 热特性
    - 热阻(结/环境)(Rth JA):720°C/W
    - 热阻(结/焊点)(Rth JS):500°C/W
    - 环境条件
    - 工作温度范围(Top):-40°C到+85°C
    - 存储温度范围(Tstg):-40°C到+85°C
    - 光谱特性
    - 峰值波长(λpeak):655nm
    - 主波长(λdom):640nm
    - 光谱带宽(∆λ):20nm

    产品特点和优势


    独特功能与优势
    1. 超亮红色:采用GaAlAs材料制成,提供出色的亮度。
    2. 低功耗:额定功率仅为75mW,能够实现高效能低能耗。
    3. 坚固耐用:通过可靠性和寿命测试,可在多种环境下长期稳定运行。
    4. 无卤素且符合RoHS标准:环保友好,适用于对环境有要求的应用场景。
    5. 易于安装:采用贴带和卷盘包装形式,方便自动化装配。

    应用案例和使用建议


    应用案例
    - 状态指示器:如家电设备的电源指示灯。
    - 照明:可用于室内或室外的装饰和照明装置。
    - 标志应用:如广告牌和显示屏的背景光源。
    使用建议
    1. 静电防护:处理LED时务必佩戴防静电腕带或手套。
    2. 散热管理:确保良好的散热,避免过热导致失效。
    3. 正确焊接:遵循推荐的焊接工艺,防止对LED造成物理损伤。

    兼容性和支持


    - 兼容性:建议使用SAC 305焊锡合金,限制一个焊接过程。
    - 支持和服务:Kingbright提供详尽的文档和设计指南,以帮助用户进行正确的安装和维护。

    常见问题与解决方案


    1. Q: 如何处理静电敏感设备?
    - A: 必须佩戴防静电腕带或手套,所有设备、工具和机器必须接地。
    2. Q: 焊接过程中应注意什么?
    - A: 避免对LED施加应力,尤其是在温度高于85°C时。
    3. Q: 如何正确存储LED?
    - A: 储存时温度不宜超过30°C,相对湿度不超过60%。

    总结和推荐


    综合评估
    WP424SRDT是一款高性能的超亮红色LED灯珠,具有出色的光效、低功耗、可靠性强等特点。其广泛的应用领域和环保特性使其在市场上具有较强的竞争力。
    推荐结论
    总体而言,WP424SRDT是理想的光电解决方案,适合各种照明和显示应用。对于需要高亮度、可靠性和环保性的项目,强烈推荐使用此产品。

WP424SRDT参数

参数
透镜形状 圆形,带平顶
波长 655nm
测试电流 20mA
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 1.85V
长*宽*高 3mm*3mm*6mm
安装方式 标准安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

WP424SRDT数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP424SRDT WP424SRDT数据手册

WP424SRDT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0784 ¥ 0.6625
2000+ $ 0.0756 ¥ 0.6386
3000+ $ 0.0748 ¥ 0.6321
5000+ $ 0.0737 ¥ 0.6228
10000+ $ 0.0715 ¥ 0.6042
库存: 0
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 0
