KPT-2012CGCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 2012 (0805)封装, 波长570 nm, 2.0 x 1.25 x 0.75mm
供应商型号: ESY-KPT-2012CGCK
供应商: 海外现货
标准整包数: 1

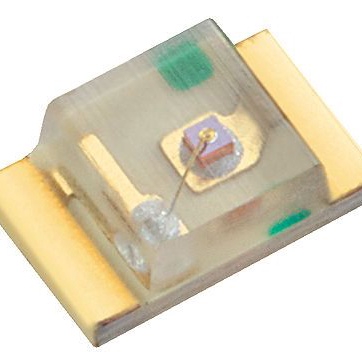

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPT-2012CGCK

KPT-2012CGCK概述

    #

    产品简介


    Kingbright KPT-2012CGCK 是一款绿色发光二极管(LED),采用AlGaInP材料制造,并在GaAs衬底上封装。它适用于背光、状态指示等多种应用领域,如家庭和智能家电、可穿戴和便携式设备、医疗健康应用等。使用该LED时需要注意静电放电(ESD)问题,建议佩戴防静电腕带或手套操作。

    技术参数


    基本规格
    - 型号: KPT-2012CGCK
    - 尺寸: 2.0mm x 1.25mm x 0.75mm(SMD)
    - 发光颜色: 绿色
    - 单颗数量: 2000pcs/盘
    - 湿度敏感度等级: 3级
    - 卤素含量: 无卤素
    - RoHS合规: 符合RoHS标准
    电气特性
    - 峰值波长:574nm
    - 正向电压:2.1V(典型值),2.5V(最大值)
    - 反向电流:10µA(最大值)
    - 温度系数:正向电压温度系数为-1.9mV/°C
    光学特性
    - 正向电流:20mA(典型值)
    - 光强(IV):50mcd(典型值)
    - 视场角(2θ1/2):140°
    - 发光强度:±15%
    绝对最大额定值
    - 功耗:75mW
    - 反向电压:5V
    - 结温:115°C
    - 工作温度范围:-40°C 到 +85°C
    - 储存温度范围:-40°C 到 +85°C
    - 直流正向电流:30mA
    - 峰值正向电流:150mA(1/10脉冲宽度,0.1ms脉冲周期)
    热阻
    - 结到环境热阻:550°C/W
    - 结到焊点热阻:380°C/W

    产品特点和优势


    - 低功耗:具有较低的功耗,延长使用寿命并降低能耗。
    - 宽视场角:具备140°的宽视场角,适合多种安装角度和方向。
    - 高可靠性:采用无卤素和符合RoHS标准的材料,确保产品的环保性和高可靠性。
    - 防静电设计:针对静电放电敏感器件进行防护,确保操作安全。
    - 广泛的应用领域:适用于智能家居、便携设备、医疗器械等多种场景。

    应用案例和使用建议


    应用案例
    - 智能家居:用于显示灯光开关状态或指示机器运行状态。
    - 便携设备:用于手机、平板电脑等的按键指示灯。
    - 医疗器械:用于各种医疗设备的指示灯和背光源。
    使用建议
    - 在焊接过程中,应严格控制焊接温度和时间,以避免产品损坏。推荐使用回流焊接工艺,且焊接次数不得超过两次。
    - 操作时应注意静电防护,建议使用防静电腕带或手套。

    兼容性和支持


    兼容性
    - 与电路板的兼容性:该LED适合在FR4电路板上使用,每个焊盘面积≥16mm²。
    - 与回流焊接工艺的兼容性:推荐使用无铅SMD回流焊接工艺。
    支持
    - 文档和应用指南:可以在Kingbright官方网站上下载最新的技术文档和应用指南。
    - 客户支持:如果需要进一步技术支持,可以直接联系Kingbright的技术支持团队。

    常见问题与解决方案


    1. 问题:焊接过程中LED出现损坏。
    - 解决方案:严格按照推荐的回流焊接参数操作,避免过度加热或焊接次数过多。
    2. 问题:操作时LED亮度降低。
    - 解决方案:检查操作环境是否在规定的温度范围内,确认没有超过推荐的工作条件。
    3. 问题:LED在高湿环境下亮度不稳定。
    - 解决方案:确保操作环境湿度维持在40%至60%之间,以减少静电干扰。

    总结和推荐


    综合评估
    - 优点:低功耗、宽视场角、高可靠性、防静电设计、适用范围广。
    - 缺点:静电放电和过热可能会影响产品寿命。
    推荐使用
    KPT-2012CGCK是一款具有高可靠性和广泛应用前景的绿色LED产品。其低功耗和宽视场角使其特别适合用于智能家居、便携设备和医疗器械等领域。如果您需要一款在多种环境中稳定工作的LED产品,Kingbright的KPT-2012CGCK是一个理想的选择。

KPT-2012CGCK参数

参数
透镜形状 矩形
波长 570nm
测试电流 20mA
显示颜色 绿色
视角 140°
透镜类型 无色不扩散
Vf-正向电压 2.5V
长*宽*高 1.3mm*1.25mm*750μm
通用封装 0805
安装方式 贴片安装

KPT-2012CGCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPT-2012CGCK KPT-2012CGCK数据手册

KPT-2012CGCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
