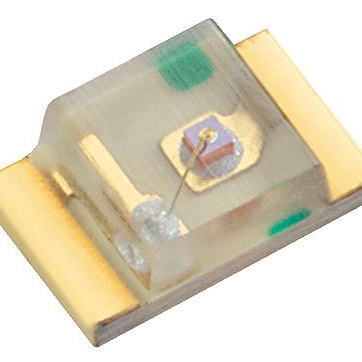

KPT-2012EC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 2012 (0805)封装, 波长617 nm, 2.0 x 1.25 x 0.75mm
供应商型号: AV-A-KPT-2012EC
供应商: Avnet
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPT-2012EC

KPT-2012EC概述

    高效红光LED产品技术手册

    1. 产品简介


    本产品为Kingbright公司的高效红光LED(KPT-2012EC),采用Gallium Arsenide Phosphide(砷化镓磷化物)材料制成,具有低功耗、宽视角等特性。主要适用于背光、状态指示及各种家用和智能电器、可穿戴设备及医疗健康应用。

    2. 技术参数


    - 尺寸: 2.0 mm x 1.25 mm SMD封装,厚度0.75 mm。
    - 功率消耗: 低功耗。
    - 工作温度范围: 操作温度范围为-40°C至+85°C,存储温度范围为-40°C至+85°C。
    - 电流: 额定正向电流IF为30 mA,峰值正向电流IFM可达160 mA。
    - 电压: 正向电压VF为2~2.5 V。
    - 光谱特性: 波长峰值λpeak为627 nm,峰值波长λdom为617 nm,半宽度∆λ为45 nm。
    - 光强: 光强在20 mA时典型值为15 mcd,最大值为15 mcd。
    - 角度: 视角2θ1/2为160°。
    - 电容: 电容C为15 pF。
    - 热阻: 结对环境热阻Rth JA为570°C/W,结对焊点热阻Rth JS为380°C/W。
    - 静电放电阈值: 静电放电阈值(HBM)为8000 V。

    3. 产品特点和优势


    - 高效能: 采用Gallium Arsenide Phosphide材料,发光效率高。
    - 低功耗: 高效能同时保证低功耗,延长使用寿命。
    - 宽视角: 160°的大视角范围使其适合多种应用场合。
    - 小体积: 2.0 mm x 1.25 mm的紧凑设计方便集成于小型设备。
    - 环保无卤素: 符合RoHS标准,不含卤素,绿色环保。
    - 可靠耐用: 宽泛的工作温度范围和高可靠性设计使其在各种环境中稳定工作。

    4. 应用案例和使用建议


    - 背光应用: 在家用和智能电器中作为指示灯,提供清晰可见的光照。
    - 便携式设备: 适用于医疗健康应用中需要长时间使用的便携设备。
    - 智能家居: 在各类家电产品中充当状态指示灯,方便用户了解设备状态。
    使用建议:
    - 确保工作在推荐的工作温度范围内,避免过载使用。
    - 使用回流焊接工艺进行安装,提高焊接质量。
    - 在操作时需注意避免静电积累,特别是在湿度较低的环境中。

    5. 兼容性和支持


    - 兼容性: 与多种电路板和电子设备兼容,易于集成。
    - 技术支持: Kingbright提供详细的使用说明和技术支持文档,用户可以通过官方网站获取更多应用指南和注意事项。

    6. 常见问题与解决方案


    - 问题: 设备不亮。
    - 解决方法: 检查焊接质量和电源连接。
    - 问题: 发光强度不足。
    - 解决方法: 确认工作电流是否在正常范围内,检查电路设计。
    - 问题: 温度过高导致损坏。
    - 解决方法: 保证良好的散热设计,使用符合规范的热管理措施。

    7. 总结和推荐


    综上所述,Kingbright的高效红光LED(KPT-2012EC)凭借其高性能、低功耗、宽视角等优势,在多种应用场景中表现出色。强烈推荐此产品用于各类背光和指示灯应用。通过合理的设计和使用建议,可以最大限度发挥其性能并延长使用寿命。

KPT-2012EC参数

参数
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 617nm
测试电流 20mA
显示颜色 红色
视角 120°
长*宽*高 2mm*1.25mm*750μm
通用封装 0805
安装方式 支架安装,贴片安装

KPT-2012EC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPT-2012EC KPT-2012EC数据手册

KPT-2012EC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0528 ¥ 0.4676
6000+ $ 0.0502 ¥ 0.4442
12000+ $ 0.0482 ¥ 0.4264
20000+ $ 0.0451 ¥ 0.3991
40000+ $ 0.0437 ¥ 0.3871
84000+ $ 0.043 ¥ 0.3804
库存: 54000
起订量: 4000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 935.2
直接购买
加入购物车
