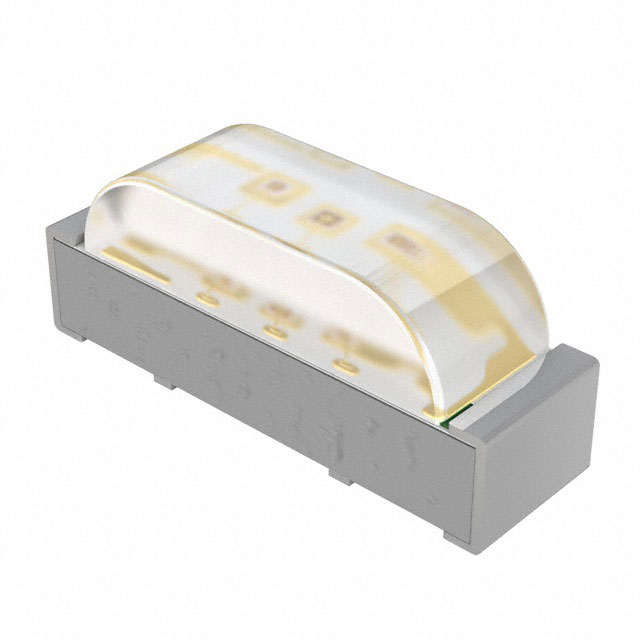

APFA2507LQBDSEEZGKC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 630nm(红色),515nm(绿色),460nm(蓝色) 110°(红色),130°(绿色),140°(蓝色) 1.8V,2.7V,2.7V 2mA Red,2mA Green,2mA Blue 带圆顶,矩形 透明 无色,红,红色,绿,绿色,蓝,蓝色 4-SMD 贴片安装 2.5mm*1mm*850μm
供应商型号: TEL-APFA2507LQBDSEEZGKC
供应商: 海外现货
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 APFA2507LQBDSEEZGKC

APFA2507LQBDSEEZGKC概述

    #

    产品简介


    Kingbright公司推出的APFA2507LQBDSEEZGKC是一款表面贴装(SMD)LED灯珠,提供了蓝光、超红光和绿光三种颜色选择。这些LED由不同的材料制成,其中蓝色LED采用InGaN材料,超红色LED采用AlGaInP材料,绿色LED则采用InGaN材料结合蓝宝石基底。这些LED广泛应用于背光、状态指示器以及家庭和智能设备、可穿戴设备和医疗健康领域。

    技术参数


    | 参数名称 | 典型值 | 最大值 | 单位 |

    | 峰值发射波长λpeak (蓝光) | 460 | - | nm |
    | 峰值发射波长λpeak (超红光) | 630 | - | nm |
    | 峰值发射波长λpeak (绿光) | 515 | - | nm |
    | 正向电压VF (蓝光) | 2.65 | 3.1 | V |
    | 正向电压VF (超红光) | 1.8 | 2.1 | V |
    | 正向电压VF (绿光) | 2.65 | 3.1 | V |
    | 逆向电流IR (蓝光) | - | 50 | μA |
    | 逆向电流IR (超红光) | 50 | - | μA |
    | 逆向电流IR (绿光) | 10 | 50 | μA |
    | 光学半功率角θ1/2 (绿光) | 130 | - | ° |

    产品特点和优势


    - 小尺寸设计:2.5 x 1.0 x 0.7 mm,厚度仅为0.7 mm,适合空间受限的应用场景。
    - 低功耗:通过高效的光电转换技术实现节能。
    - 宽视角:提供更广泛的视角范围,使得在不同角度都能保持良好的发光效果。
    - 优良的可靠性:RoHS标准认证,符合环保要求。
    - 便于焊接:引脚镀锡处理,提升焊接质量。

    应用案例和使用建议


    APFA2507LQBDSEEZGKC被广泛用于家电、智能设备、可穿戴设备以及医疗健康领域。例如,在智能手表和健康监测设备中,这些LED可以作为指示灯使用。为了获得最佳性能,建议在安装过程中遵守静电防护措施,如佩戴防静电手环或手套,确保设备接地。
    使用建议
    1. 静电防护:处理LED时必须佩戴防静电手环或手套,以防静电损坏。
    2. 正确焊接:推荐使用回流焊工艺,以确保焊接质量,避免损坏LED。

    兼容性和支持


    该产品与大多数现代PCB制造工艺兼容,适用于多种电子产品。Kingbright公司为用户提供全面的技术支持和售后服务,用户可以通过官方网站获取更多应用指南和技术文档。

    常见问题与解决方案


    问题1:LED在使用过程中亮度下降
    解决方案:确保LED的工作温度不超过制造商推荐的最大值,过高的温度可能导致光衰减。
    问题2:LED无法正常点亮
    解决方案:检查电路连接是否正确,确认正负极接线无误;同时检查电源电压是否满足LED的工作电压需求。

    总结和推荐


    总的来说,APFA2507LQBDSEEZGKC具有显著的优势,不仅在尺寸和功耗上表现出色,而且具备良好的耐久性和环保特性。在应用时,需要注意静电防护措施,遵循正确的安装工艺。因此,我们强烈推荐此款LED产品给需要高性能、低功耗照明解决方案的设计者和工程师们。

APFA2507LQBDSEEZGKC参数

参数
Vf-正向电压 1.8V,2.7V,2.7V
透镜形状 带圆顶,矩形
波长 630nm(红色),515nm(绿色),460nm(蓝色)
测试电流 2mA Red,2mA Green,2mA Blue
显示颜色 无色,红,红色,绿,绿色,蓝,蓝色
视角 110°(红色),130°(绿色),140°(蓝色)
透镜类型 透明
长*宽*高 2.5mm*1mm*850μm
通用封装 4-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

APFA2507LQBDSEEZGKC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 APFA2507LQBDSEEZGKC APFA2507LQBDSEEZGKC数据手册

APFA2507LQBDSEEZGKC封装设计

查看详情并下载
Symbol
Footprint
3D Model
