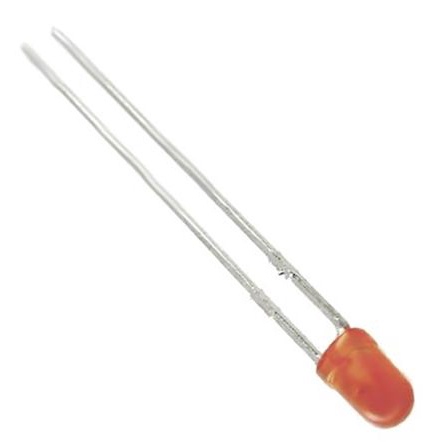

L-934ND

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 橙色LED, 3mm (T-1)封装, 波长610 nm, 3mm
供应商型号: 1142516
供应商: 海外现货
标准整包数: 5
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 L-934ND

L-934ND概述

    电子元器件产品技术手册:纯橙色LED灯

    1. 产品简介


    本手册介绍了Kingbright公司的L-934ND纯橙色LED灯。这款LED灯属于固体状态照明光源,采用磷化镓砷(GaAsP)和磷化镓(GaP)制成。其主要功能是提供可靠的、长寿命的纯橙色光输出,广泛应用于各种指示灯、信号灯以及装饰照明等领域。

    2. 技术参数


    - 基本规格
    - 封装尺寸:T-1 (3mm)
    - 颜色:纯橙色
    - 芯片类型:磷化镓砷/磷化镓(GaAsP/GaP)
    - 性能参数
    - 观测角度:2θ1/2 = 40°
    - 最大发光强度:12 mcd @ 10mA
    - 峰值波长:607 nm (可容差为±1nm)
    - 主导波长:610 nm (可容差为±1nm)
    - 谱线半宽:35 nm (IF=20mA)
    - 电气特性
    - 反向电压:5V
    - 最大功率耗散:62.5 mW
    - 直流正向电流:25 mA
    - 峰值正向电流:145 mA (1/10 Duty Cycle, 0.1ms脉冲宽度)
    - 正向电压:2.05 ~ 2.5 V (IF=20mA)
    - 反向电流:10 μA (VR=5V)
    - 工作环境
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 焊接温度:260°C (持续3秒或5秒)

    3. 产品特点和优势


    L-934ND纯橙色LED灯具有以下特点和优势:
    - 低功耗:能够有效减少能源消耗。
    - 通用封装:直径3mm的标准T-1封装,便于安装和兼容多种应用。
    - 坚固可靠:具备高可靠性,适用于各种恶劣环境。
    - 长寿命:固态半导体结构确保长期稳定工作。
    - 环保合规:符合RoHS标准,无铅,环保安全。

    4. 应用案例和使用建议


    L-934ND LED灯因其稳定的性能和长寿命而被广泛用于各种指示灯、仪表盘、汽车尾灯以及装饰照明等应用场合。根据手册提供的资料,建议在使用时注意以下几点:
    - 散热管理:确保良好的散热措施以避免过热。
    - 正确焊接:按照制造商的建议进行焊接,确保焊点的质量。
    - 驱动电路设计:选择合适的驱动电路以保证最佳的发光效果和长寿命。

    5. 兼容性和支持


    该产品采用通用的T-1 (3mm) 封装,可以方便地与各种电路板和其他标准LED兼容。Kingbright公司提供详尽的技术文档和在线支持,如需要更多应用指南,可以访问其官方网站获取更多信息。

    6. 常见问题与解决方案


    - 问题:如何处理过高的正向电流?
    - 解决方案:适当降低驱动电流,确保不超过最大额定值25mA。
    - 问题:如何解决反向电压问题?
    - 解决方案:避免反向施加电压,确保电路设计正确无误。
    - 问题:LED灯不亮怎么办?
    - 解决方案:检查供电电压是否正常,确保没有短路等问题。

    7. 总结和推荐


    L-934ND纯橙色LED灯以其高可靠性、低功耗和长寿命等显著优势,成为了众多应用场景的理想选择。建议在设计和选型过程中充分考虑其技术参数和使用条件,以确保最佳的应用效果。鉴于上述优势,我们强烈推荐该产品作为各类应用中的优选组件。

L-934ND参数

参数
透镜形状 圆形
波长 610nm
测试电流 -
显示颜色 橙色
视角 60°
透镜类型 有色扩散
Vf-正向电压 2.5V
长*宽*高 2.9mm*2.9mm*5mm
安装方式 标准安装

L-934ND数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 L-934ND L-934ND数据手册

L-934ND封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9965
10+ ¥ 0.9965
25+ ¥ 0.9965
50+ ¥ 0.8938
100+ ¥ 0.8938
150+ ¥ 0.7851
200+ ¥ 0.7851
250+ ¥ 0.7851
库存: 2391
起订量: 60 增量: 0
交货地:
最小起订量为:50
合计: ¥ 44.69
