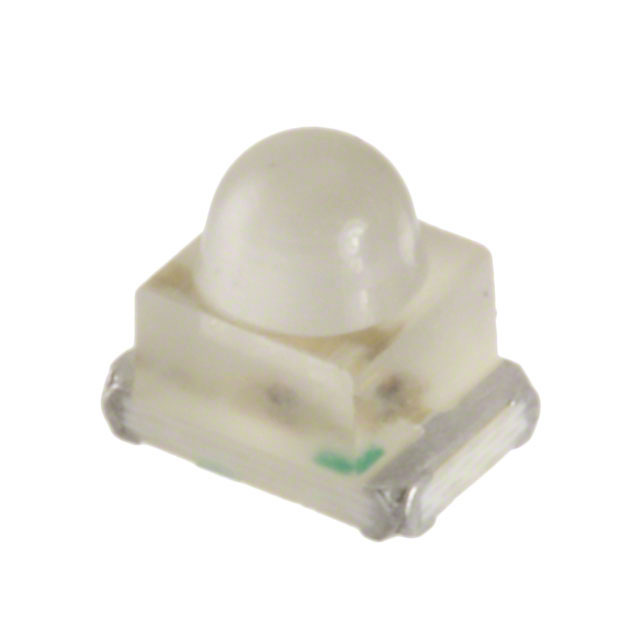

APDA3020VBC/D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 470nm 10° 3.3V 20mA 圆形,带圆顶 透明 无色,蓝色 SMD 标准安装,贴片安装 3mm*2.8mm*2mm
供应商型号: 604-APDA3020VBCD
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 APDA3020VBC/D

APDA3020VBC/D概述

    # Kingbright APDA3020VBC/D Blue SMD LED 技术手册

    产品简介


    Kingbright 的 APDA3020VBC/D 蓝色 SMD LED 是一款适用于多种场合的高性能 LED 设备。这款 LED 采用 InGaN(铟镓氮)材料制造,具有低功耗、高亮度的特点。它主要应用于背光、状态指示灯等领域,适用于家用电器、智能设备、可穿戴设备及医疗健康设备等多种场景。

    技术参数


    | 参数名称 | 典型值 | 最大值 | 单位 |
    ||
    | 波长峰值 | 465 nm |
    | 主导波长 | 470 nm |
    | 峰值正向电流 | 100 mA |
    | 正向电压 | 3.3 | 4 | V |
    | 反向电流 | - | 50 | μA |
    | 功率耗散 | 120 mW |
    | 工作温度 | -40 | +85 | °C |
    | 存储温度 | -40 | +85 | °C |

    产品特点和优势


    - 尺寸紧凑:这款 LED 尺寸为 3.0mm x 2.0mm,厚度仅 2.8mm,非常适合空间受限的应用。
    - 低功耗:适合对能效要求高的应用。
    - 出色的光电性能:主导波长为 470nm,确保稳定的蓝光输出。
    - 良好的兼容性:符合 RoHS 和无卤素标准,广泛适用于多种设备。
    - 可靠的焊接性:带有锡化焊盘,便于安装。

    应用案例和使用建议


    应用案例
    1. 智能家居:适用于智能家居中的 LED 状态指示灯。
    2. 可穿戴设备:为可穿戴设备提供低功耗且高效能的指示灯。
    3. 医疗设备:用于医疗设备中的背光和状态指示灯。
    使用建议
    - 静电防护:由于静电放电会对 LED 造成损害,在处理过程中必须佩戴防静电腕带或手套,并确保所有设备和机械接地。
    - 焊接工艺:推荐使用回流焊工艺进行焊接,最多不超过两次。

    兼容性和支持


    - 该产品可与其他电子产品良好兼容,满足各种设计需求。
    - Kingbright 提供全面的技术支持和售后服务,包括最新的产品信息和应用指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电放电引起的损坏 | 在操作过程中务必佩戴防静电手环。 |
    | 焊接不良 | 使用推荐的回流焊工艺,确保正确的焊接条件。 |
    | 发光强度不足 | 确保 LED 在推荐的工作条件下运行。 |

    总结和推荐


    Kingbright 的 APDA3020VBC/D 蓝色 SMD LED 具有优异的光电性能、低功耗和出色的焊接性,非常适用于多种工业和消费类电子设备中。该产品通过全面的技术支持和严格的生产质量控制,确保了其长期稳定运行。鉴于其多功能性和可靠性,强烈推荐在需要高性能 LED 的应用场景中使用此产品。

APDA3020VBC/D参数

参数
透镜形状 圆形,带圆顶
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
视角 10°
透镜类型 透明
Vf-正向电压 3.3V
长*宽*高 3mm*2.8mm*2mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

APDA3020VBC/D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 APDA3020VBC/D APDA3020VBC/D数据手册

APDA3020VBC/D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7245 ¥ 6.122
10+ $ 0.4278 ¥ 3.6149
100+ $ 0.2197 ¥ 1.856
1000+ $ 0.1912 ¥ 1.6153
2000+ $ 0.1588 ¥ 1.3415
10000+ $ 0.147 ¥ 1.2422
24000+ $ 0.1313 ¥ 1.1091
50000+ $ 0.125 ¥ 1.0558
库存: 4446
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.12
直接购买
加入购物车
