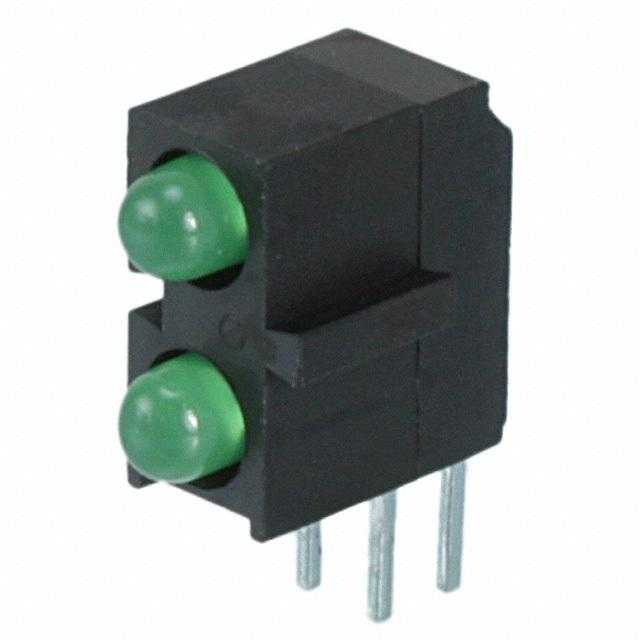

WP934CA/2GD-90

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 565nm 40° 2.5V 10mA 圆形,带圆顶 扩散,有色 绿色 通孔安装 2.9mm*2.9mm*3mm
供应商型号: TS-WP934CA/2GD-90
供应商: 海外现货
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP934CA/2GD-90

WP934CA/2GD-90概述

    绿色两级LED指示灯技术手册

    产品简介


    绿色两级LED指示灯(型号:WP934CA/2GD-90)是Kingbright公司生产的一款高可靠性光源设备。采用镓磷化物(Gallium Phosphide)制造,具备绿色发光二极管的功能。适用于各种需要光指示的应用场景,如消费电子、汽车和医疗设备等。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 波长(峰值):565 nm(IF=20mA)
    - 波长(主导):568 nm(IF=20mA)
    - 半宽度:30 nm(IF=20mA)
    - 前向电压(典型值/最大值):2.2V / 2.5V(IF=20mA)
    - 前向电流(最大值):25 mA
    - 峰值前向电流:140 mA
    - 反向电压:5 V
    - 功率耗散:62.5 mW
    - 存储/操作温度范围:-40°C 到 +85°C
    - 引脚焊接温度(3秒):260°C
    - 引脚焊接温度(5秒):260°C

    产品特点和优势


    - 预修剪引脚:方便PC板安装,提高装配效率。
    - 黑色外壳:增强对比度,提高可视性。
    - 宽视场角:确保即使在不同角度也能看到清晰的指示信号。
    - 高可靠性:使用寿命以年计算,可靠性极高。
    - UL认证:材料等级达到94V-0标准,安全性高。
    - 环保合规:符合RoHS标准,无有害物质。

    应用案例和使用建议


    该LED指示灯适用于多种应用场合,例如:
    - 消费电子产品:指示设备状态,如电源状态、故障状态等。
    - 工业控制系统:实时监控系统运行情况。
    - 智能家居:设备状态显示。
    使用建议:
    1. 确保在规定的电气和环境极限内使用产品。
    2. 尽量避免超负荷使用,以免导致光衰减或过早失效。
    3. 在特殊可靠性要求的应用场景中(如汽车或医疗),建议咨询Kingbright代表获取进一步协助。

    兼容性和支持


    该LED指示灯具有良好的兼容性,可与其他标准电气元件配合使用。制造商提供了详细的技术支持,包括最新的数据表和技术文档,以及针对特定应用的应用笔记。

    常见问题与解决方案


    1. 问题:产品在使用过程中出现亮度下降。
    解决方案:检查工作环境是否超过规定的温度范围,调整工作电流至推荐范围内。
    2. 问题:产品出现闪烁现象。
    解决方案:检查电路设计,确保前向电流和脉冲宽度符合规定条件。
    3. 问题:产品无法正常点亮。
    解决方案:确认引脚焊接质量,确保无虚焊现象;检查驱动电压是否满足需求。

    总结和推荐


    总结:绿色两级LED指示灯(WP934CA/2GD-90)凭借其高可靠性、宽视场角和良好的兼容性,在众多应用场合中表现出色。无论是消费电子还是工业控制,它都能提供稳定的光指示效果。
    推荐:鉴于其优异的性能和广泛的应用范围,强烈推荐使用此款LED指示灯。客户在使用时请务必参考最新数据表,确保产品在规定的条件下运行,以获得最佳效果。

WP934CA/2GD-90参数

参数
透镜形状 圆形,带圆顶
波长 565nm
测试电流 10mA
显示颜色 绿色
视角 40°
透镜类型 扩散,有色
Vf-正向电压 2.5V
长*宽*高 2.9mm*2.9mm*3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP934CA/2GD-90数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP934CA/2GD-90 WP934CA/2GD-90数据手册

WP934CA/2GD-90封装设计

查看详情并下载
Symbol
Footprint
3D Model
