首页  >  产品百科  >  WP59GYC

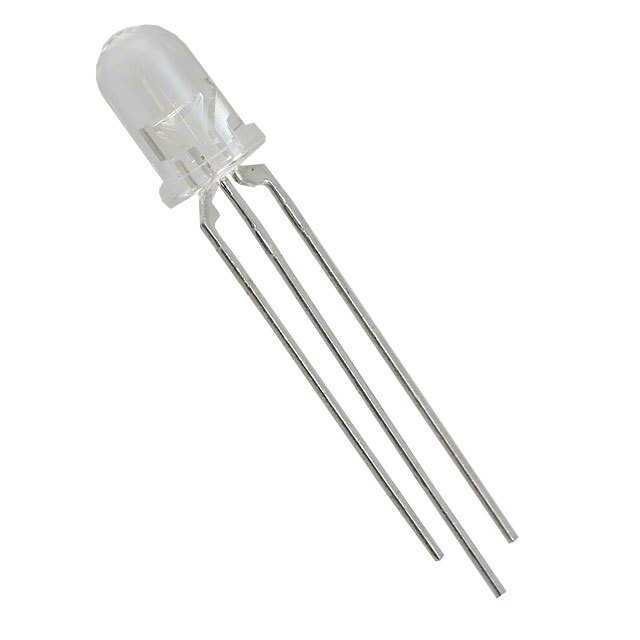

WP59GYC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm(绿色),588nm(黄色) 24° 2.2V(绿色),2.1V(黄色) 20mA(绿色),20mA(黄色) 圆形,带圆顶 透明 无色 通孔安装 5mm*5mm*11.35mm
供应商型号: 604-WP59GYC
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP59GYC

WP59GYC概述

    WP59GYC 双色指示灯产品概述及技术指南

    1. 产品简介


    WP59GYC 是一款由Kingbright公司生产的双色指示灯,结合了绿色(GaP)和黄色(GaAsP/GaP)两种颜色的发光二极管。这种灯不仅具有均匀的光输出,而且能够在多种不同的应用中提供可靠的指示和照明功能。其广泛应用于状态指示、装饰照明、标志应用、商业和住宅建筑照明等领域。

    2. 技术参数


    WP59GYC的技术参数如下:
    - 发射颜色:绿色(GaP)、黄色(GaAsP/GaP)
    - 观看角度(2θ1/2):20°
    - 最小发光强度(Iv):绿色50 mcd,黄色40 mcd
    - 最大发光强度:绿色120 mcd,黄色80 mcd
    - 波长峰值(λpeak):绿色565 nm,黄色590 nm
    - 主导波长(λdom):绿色568 nm,黄色588 nm
    - 光谱带宽(Δλ):绿色30 nm,黄色35 nm
    - 正向电压(VF):绿色2.2 V,黄色2.1 V
    - 反向电流(IR):最高10 μA
    - 最大正向电流(IFM):140 mA
    - 最大功率消耗(PD):绿色62.5 mW,黄色75 mW
    - 最高工作温度(Top):-40 °C 至 +85 °C
    - 热阻(Rth JA):450 °C/W
    - 静电放电阈值(HBM):8000 V

    3. 产品特点和优势


    WP59GYC具备多项独特的功能和优势:
    - 均匀的光输出:确保指示灯在不同视角下都保持一致的亮度。
    - 低功耗:延长使用寿命,降低运行成本。
    - 三引脚设计,其中一根为共用引脚:便于连接和布线。
    - 长寿命和固态可靠性:提供稳定可靠的表现。
    - 符合RoHS标准:环保且无害于人体健康。
    - 宽泛的工作温度范围:适应多种恶劣环境条件。

    4. 应用案例和使用建议


    - 应用案例:该指示灯可以用于交通信号灯、汽车仪表盘、家用电器状态指示、商业展示等。例如,在一台空调设备中,它可以用来显示制冷或制热模式的状态。
    - 使用建议:在安装时应确保每个焊点单独绝缘以避免短路。同时,LED的放置需要稳固,可以通过使用支架或隔板来实现。避免过度弯曲引脚超过两次,以免损坏内部结构。

    5. 兼容性和支持


    WP59GYC可以与大多数通用的电子元件和设备兼容。Kingbright提供了详尽的焊接工艺指导,包括推荐的波峰焊接曲线参数,以帮助客户顺利完成组装。此外,Kingbright还提供相关的应用笔记和技术支持,以确保最佳的使用效果。

    6. 常见问题与解决方案


    - 问题:LED发光强度不足。
    - 解决方案:检查是否过载驱动电流或超出建议的温度范围。
    - 问题:LED出现闪烁现象。
    - 解决方案:确保正向电压和电流在规定范围内,适当降低负载电阻。
    - 问题:安装后LED失效。
    - 解决方案:检查是否有静电放电情况发生,并按照文档指导进行防静电措施。

    7. 总结和推荐


    总体而言,WP59GYC是一款非常适合各类状态指示和照明应用的双色指示灯。其优秀的性能参数、广泛的应用范围及其易于操作的特点使其在市场上具有显著的竞争优势。推荐使用该产品时严格按照文档要求进行操作,以充分发挥其效能并延长使用寿命。

WP59GYC参数

参数
视角 24°
透镜类型 透明
Vf-正向电压 2.2V(绿色),2.1V(黄色)
透镜形状 圆形,带圆顶
波长 568nm(绿色),588nm(黄色)
测试电流 20mA(绿色),20mA(黄色)
显示颜色 无色
长*宽*高 5mm*5mm*11.35mm
安装方式 通孔安装
零件状态 在售

WP59GYC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP59GYC WP59GYC数据手册

WP59GYC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6095 ¥ 5.1503
10+ $ 0.3485 ¥ 2.9444
100+ $ 0.2588 ¥ 2.1864
500+ $ 0.1922 ¥ 1.6244
1000+ $ 0.1598 ¥ 1.3506
2500+ $ 0.148 ¥ 1.2503
10000+ $ 0.1376 ¥ 1.1623
25000+ $ 0.1365 ¥ 1.1534
库存: 1805
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.15
直接购买
加入购物车
