KPDA-1806VBC-D

产品分类: 光纤收发器
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 蓝光LED, SMD封装, 波长470 nm, 1.8 x 0.6 x 1.5mm
供应商型号: 1763345
供应商: 海外现货
标准整包数: 25
KINGBRIGHT ELECTRONIC/台湾今台电子 光纤收发器 KPDA-1806VBC-D

KPDA-1806VBC-D概述

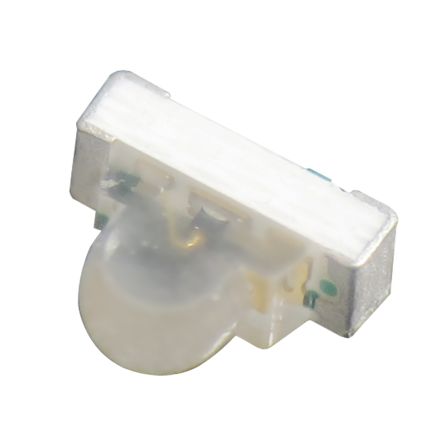

    KPDA-1806VBC-D 1.8 x 0.6 mm 右角贴片LED灯

    产品简介


    KPDA-1806VBC-D 是一种具有1.8 x 0.6 mm 封装尺寸的贴片型蓝色发光二极管(LED)。该产品采用InGaN材料制造,广泛应用于背光和状态指示等领域。它具备低功耗和小封装的优点,特别适合于家庭和智能家电、可穿戴设备及医疗健康应用等场合。

    技术参数


    - 基本规格:
    - 外形尺寸:1.8 x 1.5 x 0.6 mm(厚度0.6 mm)
    - 颜色:蓝色
    - 引脚数:无引脚,表面贴装
    - 包装:每盘4000个
    - 焊接模式:推荐回流焊接
    - 静电敏感度等级:3级
    - 电气特性:
    - 工作电压:最大5V
    - 正向电流(IF):最大30 mA
    - 转化率:正向电压3.3-4V,反向电流最大50uA
    - 热阻(Junction / Ambient):520°C/W
    - 热阻(Junction / Solder point):400°C/W
    - 光学特性:
    - 峰值发射波长:465 nm
    - 主导波长:470 nm
    - 半峰值宽度:25°
    - 光通量:20 mA时约20 mcd
    - 环境参数:
    - 操作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +85°C

    产品特点和优势


    - 超薄设计: KPDA-1806VBC-D 的厚度仅为0.6 mm,非常适合空间受限的设计。
    - 高可靠性: 符合RoHS标准,减少对环境的影响;焊接时具有高可焊性。
    - 低功耗: 低功耗特性使其在便携式设备中尤为适用。
    - 多用途: 适用于多种设备,如家庭智能设备、医疗设备、可穿戴设备等。

    应用案例和使用建议


    - 应用案例: KPDA-1806VBC-D 广泛应用于智能家居、医疗设备和可穿戴设备中。例如,在医疗设备上,它可以用作低功耗的指示灯,以确保设备运行正常。
    - 使用建议: 在操作过程中,用户必须采取静电防护措施,例如佩戴防静电手环。同时,焊接过程需严格遵循制造商的建议,避免过高温度导致LED损坏。

    兼容性和支持


    - 兼容性: 由于该LED符合行业标准,它能与大多数常见的电路板兼容。用户可以查阅厂商的文档来了解更多的兼容信息。
    - 支持: Kingbright提供了全面的技术支持,包括应用程序指南和售后技术支持。

    常见问题与解决方案


    - 问题: 在焊接过程中LED出现损坏。
    - 解决方案: 请遵循推荐的焊接工艺,使用回流焊接方法,并且不要超过规定的温度限制。

    - 问题: 设备无法正常工作。
    - 解决方案: 确认LED的工作电压和电流在规定的范围内,检查连接线路是否存在断路或短路现象。

    总结和推荐


    总体来说,KPDA-1806VBC-D 是一款优秀的贴片型蓝色LED,适用于需要高可靠性和低功耗的多种应用场景。其独特的设计和卓越的性能使其在市场上具有较高的竞争力。因此,强烈推荐使用这款产品。

KPDA-1806VBC-D参数

参数
数据传输速率 -
光纤类型 -
波长 470nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 1.8mm*600μm*1.5mm
通用封装 SMD
安装方式 贴片安装

KPDA-1806VBC-D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 光纤收发器 KINGBRIGHT ELECTRONIC/台湾今台电子 KPDA-1806VBC-D KPDA-1806VBC-D数据手册

KPDA-1806VBC-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
