KPJA-2107SURCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 2107封装, 波长630 nm, 2.1 x 0.7 x 1.3mm
供应商型号: 8624770
供应商: 海外现货
标准整包数: 50

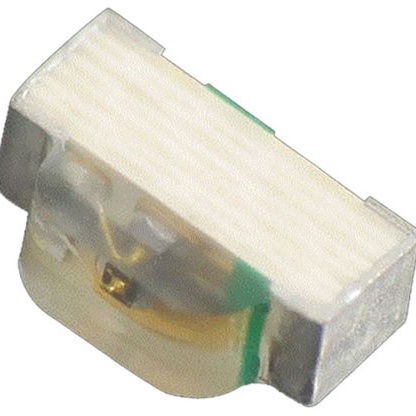

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPJA-2107SURCK

KPJA-2107SURCK概述

    Kingbright KPJA-2107SURCK Hyper Red LED 技术手册解析

    产品简介


    Kingbright KPJA-2107SURCK 是一款超红LED光源,具有多种颜色和透镜类型可供选择。它主要用于背光和指示灯领域。这款LED芯片尺寸为2.1x0.7mm,厚度仅为1.3mm,采用SMT(表面贴装技术)封装,非常适合于空间受限的应用场景。

    技术参数


    - 尺寸: 2.1x0.7mm,厚度1.3mm
    - 工作电流: DC正向电流最高30mA
    - 峰值电流: 最大185mA(脉冲)
    - 反向电压: 5V
    - 发光强度: 120mcd(典型值),最大220mcd(20mA时)
    - 发光波长: 峰值645nm,主导波长630nm
    - 视角: 半峰强度角80°(典型值),视角120°
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C
    - 其他参数: 反向电流10μA,峰值波长漂移±1nm,正向电压1.95V至2.5V之间

    产品特点和优势


    1. 低功耗: 低电流驱动能力显著降低能耗,适用于便携式设备。
    2. 宽视角: 具有宽广的视角,确保在各个角度都能达到良好的亮度表现。
    3. 可靠性和稳定性: 高温存储和操作条件下的良好表现。
    4. RoHS合规: 符合环保标准,适用于对环境要求严格的场合。

    应用案例和使用建议


    1. 应用案例:
    - 作为汽车仪表盘的背光照明。
    - 在消费电子产品中作为状态指示灯。
    - 用于家庭自动化系统的可见指示器。
    2. 使用建议:
    - 确保LED在推荐的工作温度范围内运行,以避免损坏。
    - 使用推荐的焊接轮廓进行回流焊接,以确保最佳安装效果。
    - 在设计电路板布局时,考虑LED的视角和工作电流,确保最佳视觉效果。

    兼容性和支持


    1. 兼容性:
    - KPJA-2107SURCK 能够与大多数现代电子设备兼容,特别适合用于需要低功耗、小体积的设备中。
    - 与多种电路和PCB设计兼容,方便集成到各种应用中。
    2. 支持和维护:
    - 客户可以访问 Kingbright 的官方网站获取详细的使用指南和应用说明。
    - Kingbright 提供专业技术支持和售后服务,确保客户使用无忧。

    常见问题与解决方案


    1. 问题: 如何正确焊接此LED?
    - 解答: 推荐使用回流焊工艺,详细焊接轮廓可以在技术手册中找到。不推荐使用手工焊接或其他方法,以免造成损害。
    2. 问题: 为何LED不能超过推荐的工作电流?
    - 解答: 超过推荐的工作电流会导致LED过热,从而影响使用寿命甚至导致损坏。务必遵循手册中的推荐值来保证设备稳定运行。

    总结和推荐


    Kingbright KPJA-2107SURCK 超红LED凭借其紧凑的设计、低功耗、宽视角和高可靠性等特点,在多种应用场景中表现出色。我们强烈推荐将其用于需要高质量、高效能指示和背光的应用中。无论是家用电器、汽车仪表盘还是其他电子设备,此款LED都是理想的选择。

KPJA-2107SURCK参数

参数
波长 645nm
测试电流 -
显示颜色 红色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
长*宽*高 1.4mm*1mm*1.3mm
通用封装 2107
安装方式 贴片安装
零件状态 在售

KPJA-2107SURCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPJA-2107SURCK KPJA-2107SURCK数据手册

KPJA-2107SURCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
