KPTD-3216ZGC-G

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子

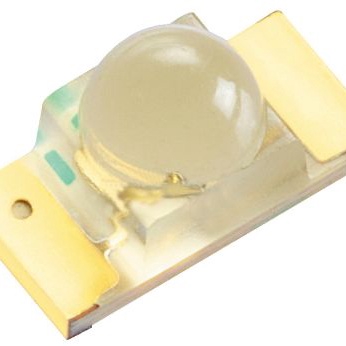

产品描述: Kingbright 绿光LED, 3216 (1206)封装, 波长525 nm, 3.2 x 1.6 x 1.8mm
供应商型号: 8721843
供应商: 海外现货
标准整包数: 10
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTD-3216ZGC-G

KPTD-3216ZGC-G概述

    绿色SMD LED:KPTD-3216ZGC-G技术手册解析

    产品简介


    KPTD-3216ZGC-G 是一款采用InGaN材料的绿色表面贴装二极管LED。这类器件主要用于背光和状态指示灯,特别适用于智能家居设备、医疗设备、可穿戴及便携式设备等领域。使用这些LED时需注意静电放电(ESD)和电源浪涌可能对其造成损害,因此建议在处理这些LED时佩戴防静电腕带或手套,并确保所有设备和机械都接地良好。

    技术参数


    KPTD-3216ZGC-G的主要技术参数如下:
    - 尺寸:3.2mm x 1.6mm,厚度为1.8mm。
    - 发光颜色:绿色(InGaN)。
    - 峰值波长:520nm。
    - 正向电压(@ 20mA):3.2V。
    - 反向电流(@ 5V):最大50μA。
    - 工作温度范围:-40°C 到 +85°C。
    - 存储温度范围:-40°C 到 +85°C。
    - 最大正向电流:30mA。
    - 峰值正向电流:100mA。
    - 绝对最大功率耗散:120mW。
    - 热阻:结点至环境:710°C/W;结点至焊点:600°C/W。
    - 湿敏等级:3级。
    - 卤素含量:无卤。
    - RoHS符合性:符合。

    产品特点和优势


    - 低功耗:有助于延长设备的电池寿命。
    - 理想用途:非常适合用于背光和状态指示,具有高发光强度和宽视角。
    - 环保特性:无卤且符合RoHS标准,有利于环境保护。
    - 大生产量:每卷2000个,适合大规模生产需求。
    - 可靠性高:严格的质量控制确保产品的稳定性和一致性。

    应用案例和使用建议


    KPTD-3216ZGC-G LED广泛应用于智能家居设备、便携式医疗设备、穿戴式电子产品等。在使用过程中,需确保正确的焊接工艺以避免因高温带来的应力,建议采用回流焊工艺,最多不超过两次焊接。如果设备长时间处于高温环境下,应避免对LED施加额外压力,以防损坏。

    兼容性和支持


    KPTD-3216ZGC-G 设计为可与各类现代电子产品兼容。Kingbright提供详细的焊接模式和返修指南,确保客户能够正确安装和使用这些LED。此外,官方技术支持服务可以解答用户的疑问并提供必要的帮助。

    常见问题与解决方案


    1. 问题:设备无法正常点亮。
    - 解决方案:检查连接线路是否正确,确认供电电压是否符合要求,检查是否有静电放电损坏。
    2. 问题:亮度下降或不均匀。
    - 解决方案:确认焊接质量,查看是否有不良焊点,同时检查工作环境温度是否超出正常范围。
    3. 问题:工作温度过高导致失效。
    - 解决方案:调整散热措施,确保设备在推荐的工作温度范围内运行。

    总结和推荐


    KPTD-3216ZGC-G是一款高效、可靠且环境友好的绿色SMD LED,适用于多种应用场景。其低功耗、高发光强度和宽工作温度范围使其成为众多电子设备的理想选择。在使用过程中,需要注意静电防护和正确焊接工艺,以确保最佳性能。总体而言,这款LED值得推荐使用,特别是对于注重产品寿命和可靠性的应用场景。

KPTD-3216ZGC-G参数

参数
显示颜色 绿色
视角 50°
透镜类型 无色不扩散
Vf-正向电压 4V
透镜形状 矩形
波长 525nm
测试电流 -
长*宽*高 2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售

KPTD-3216ZGC-G数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTD-3216ZGC-G KPTD-3216ZGC-G数据手册

KPTD-3216ZGC-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.6586
库存: 399
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 86.58
直接购买
加入购物车
