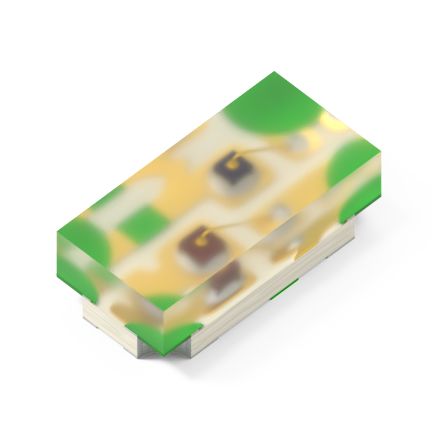

KPHB-1608CGKSYKC-GX

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿色,黄色LED, SMD封装
供应商型号: SXE-KPHB-1608CGKSYKC-GX
供应商: 海外现货
标准整包数: 5
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPHB-1608CGKSYKC-GX

KPHB-1608CGKSYKC-GX概述


    产品简介


    Kingbright公司的KPHB-1608CGKSYKC-GX是一款具有高亮度的LED灯,适用于多种电子设备。该产品采用AlGaInP材料制成,提供绿色和超级亮黄色两种发光颜色。它具有广泛的应用领域,包括背光显示、状态指示灯、家用电器、智能设备以及医疗健康设备等。这款LED灯采用表面贴装技术(SMT),并具备出色的焊接性能和环保特性。

    技术参数


    - 尺寸:1.6 x 0.8 x 0.5 mm
    - 封装形式:2000 pcs / reel
    - 电压范围:2.0 V ~ 2.5 V
    - 最大正向电流:IF = 30 mA
    - 峰值正向电流:IFM = 150 mA (绿色), 175 mA (超级亮黄色)
    - 功率耗散:PD = 75 mW
    - 反向电压:VR = 5 V
    - 工作温度范围:-40°C ~ +85°C
    - 储存温度范围:-40°C ~ +85°C
    - 热阻:Junction / Ambient = 480°C/W (绿色), 690°C/W (超级亮黄色)
    - 静电放电阈值:3000 V (人体模型)

    产品特点和优势


    1. 超薄设计:厚度仅0.5 mm,适合紧凑型设计。
    2. 优异的焊接性能:具有镀锡焊盘,便于回流焊接。
    3. 高亮度:绿色LED亮度可达50 mcd,超级亮黄色LED可达150 mcd。
    4. 兼容性强:适用于多种电子设备和系统。
    5. 环保合规:符合RoHS标准且无卤素。

    应用案例和使用建议


    应用案例
    - 背光显示:用于家电或设备的背光显示。
    - 状态指示灯:用于各种设备的状态指示。
    - 智能家居设备:如智能音箱、空调遥控器等。
    - 医疗健康设备:如健康监测设备等。
    使用建议
    - 在安装过程中,需佩戴防静电腕带或手套,以防止静电损坏。
    - 确保所有设备、仪器和机械接地。
    - 安装时避免对LED施加过大的应力。
    - 焊接时遵循推荐的回流焊工艺,避免使用其他焊接方法以防损坏。

    兼容性和支持


    - 该产品与其他标准SMD设备兼容。
    - 厂商提供详细的技术文档和支持服务,包括焊接指导和环境适应性测试。

    常见问题与解决方案


    - 问题1:静电放电导致LED损坏。
    - 解决办法:处理LED时佩戴防静电腕带或手套,并确保设备和工具接地。
    - 问题2:焊接时损坏LED。
    - 解决办法:严格遵守回流焊工艺,避免使用其他焊接方法。

    总结和推荐


    KPHB-1608CGKSYKC-GX是一款性能优越的LED产品,其高亮度、紧凑设计和优良的焊接性能使其非常适合多种应用场景。结合其环保特性和良好的技术参数,使得这款LED成为市场上极具竞争力的选择。因此,我强烈推荐在需要高亮度、紧凑型和环保特性的项目中使用此产品。

KPHB-1608CGKSYKC-GX参数

参数
显示颜色 绿色
视角 130°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 圆形
波长 570.59μm
测试电流 20mA
长*宽*高 1.6mm*800μm*500μm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

KPHB-1608CGKSYKC-GX数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPHB-1608CGKSYKC-GX KPHB-1608CGKSYKC-GX数据手册

KPHB-1608CGKSYKC-GX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.3619
10+ ¥ 1.3075
25+ ¥ 1.2857
50+ ¥ 1.2639
100+ ¥ 1.2203
150+ ¥ 1.1986
200+ ¥ 1.0896
库存: 124
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 6.8
直接购买
加入购物车
