KPT-3216SURCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 3216 (1206)封装, 波长630 nm, 3.2 x 1.6 x 0.75mm
供应商型号: 14M-KPT-3216SURCK 1206
供应商: 云汉优选
标准整包数: 2000

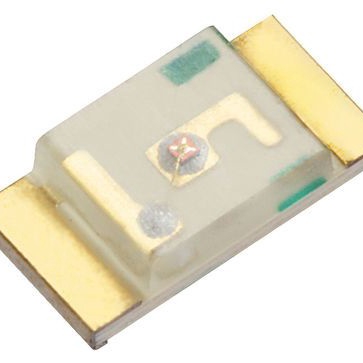

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPT-3216SURCK

KPT-3216SURCK概述


    产品简介


    KPT-3216SURCK Hyper Red SMD LED
    KPT-3216SURCK是一款超红光表面贴装LED,采用AlGaInP材料在GaAs衬底上制造而成。它主要用于背光和指示灯应用,具有低功耗、宽视场角等特点,适用于智能家居设备、医疗健康设备及可穿戴设备等领域。该LED还具备无卤素和符合RoHS标准的特点,以确保安全环保。

    技术参数


    - 封装尺寸: 3.2mm x 1.6mm, 0.75mm厚度
    - 发光峰值波长: 645nm
    - 主导波长: 630nm
    - 半值宽度: 28nm
    - 光强典型值: 230mcd (在20mA时)
    - 光强范围: 120mcd 至 230mcd (±15%)
    - 光强角度: ±40°
    - 前向电压: 1.95V至2.5V (在20mA时)
    - 前向电流: 最大30mA
    - 峰值前向电流: 185mA
    - 反向电压: 5V
    - 反向电流: ≤10µA
    - 功率消耗: 75mW
    - 工作温度范围: -40°C至+85°C
    - 存储温度范围: -40°C至+85°C
    - 静电放电阈值: 3000V (HBM)

    产品特点和优势


    - 低功耗: 适用于电池供电的便携式设备。
    - 宽视场角: 适合需要广视角的应用。
    - 高可靠性: 无卤素且符合RoHS标准,环保安全。
    - 多种应用: 适合背光、状态指示、家用智能设备等多种场合。

    应用案例和使用建议


    应用案例:
    - 智能家居设备: 如智能冰箱、洗衣机等的指示灯。
    - 医疗设备: 需要精确指示的医疗器械,如健康监测仪。
    - 可穿戴设备: 如智能手表的指示灯。
    使用建议:
    - 环境选择: 在-40°C至+85°C的工作环境中稳定工作。
    - 驱动方式: 为避免过载,推荐使用10%占空比和0.1毫秒脉冲宽度的方式驱动。
    - 防静电措施: 处理时应佩戴防静电手环或手套,所有设备和机器必须接地。

    兼容性和支持


    - 兼容性: 与大多数现有的电路板设计兼容。
    - 支持: Kingbright提供详细的安装指南和技术支持,确保产品在不同应用场景下的最佳性能。

    常见问题与解决方案


    - Q: 如何正确处理LED避免静电损害?
    - A: 应佩戴防静电手套或手腕带,并确保所有设备接地。
    - Q: 驱动电流过高会导致什么问题?
    - A: 过高的驱动电流可能导致严重的光降解或早期失效。建议不要超过30mA的最大连续电流。
    - Q: 静电放电阈值是多少?
    - A: 静电放电阈值为3000V (HBM),建议在操作时采取相应的防静电措施。

    总结和推荐


    KPT-3216SURCK超红光SMD LED以其低功耗、宽视场角、高可靠性和广泛的应用场景而备受推崇。其在智能家居设备、医疗设备和可穿戴设备中的表现尤为突出。鉴于其高性价比和广泛应用前景,强烈推荐使用该产品。同时,用户在使用过程中应注意防静电措施和正确的驱动方式,以确保长期稳定的工作性能。

KPT-3216SURCK参数

参数
波长 630nm
测试电流 20mA
显示颜色 红色
视角 140°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
长*宽*高 3.2mm*1.6mm*750μm
通用封装 1206
安装方式 支架安装,贴片安装
零件状态 在售

KPT-3216SURCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPT-3216SURCK KPT-3216SURCK数据手册

KPT-3216SURCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5202
6000+ ¥ 0.5055
12000+ ¥ 0.4908
库存: 1999
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 0
直接购买
加入购物车
